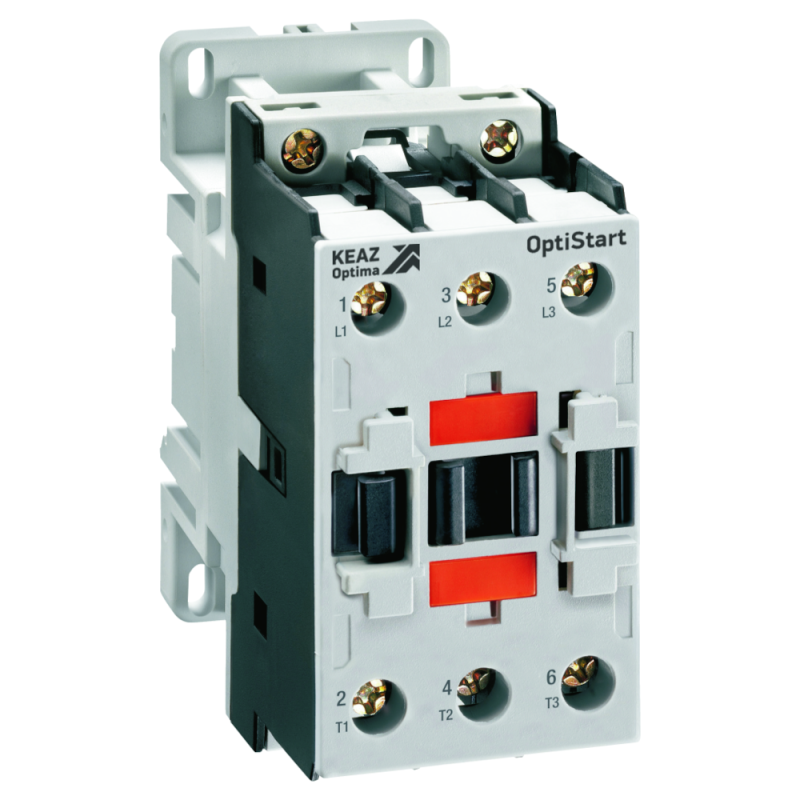

Контактор с катушкой управления DC OptiStart K-F-32-30-00-D024 | 334786 КЭАЗ

Контактор K-F-32-30-00-D024 от КЭАЗ - это надежный электромагнитный аппарат для коммутации силовых цепей постоянного тока, предназначенный для управления электродвигателями мощностью до 16 кВт. Монтируется на DIN-рейку, управление осуществляется через катушку 24 В постоянного тока. Артикул 334786 соответствует сериям OptiStart K-F, широко применяемым в промышленной автоматике.

Назначение и область применения

Контактор K-F-32-30-00-D024 используется для включения и выключения нагрузки в цепях переменного тока, управляясь сигналом постоянного тока 24 В. Подходит для частых операций включения-выключения - например, запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров и других механизмов.

Основное применение - системы автоматизации на заводах, в логистических комплексах, на пищевых и химических производствах. Применяется там, где требуется управление силовым оборудованием из слаботочного контроллера (PLC, реле времени, терморегулятора).

Технические характеристики

• Номинальный ток: 32 А (по классу AC-3 - для управления двигателями)
• Номинальная мощность двигателя: 16 кВт (при напряжении 380 В, 3 фазы)
• Напряжение управления: 24 В постоянного тока (DC)
• Количество нормально открытых силовых контактов: 3
• Способ подключения силовых проводов: винтовые зажимы
• Монтаж: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без дополнительной герметизации

Совместимость и монтаж

K-F-32-30-00-D024 совместим с любой DIN-рейкой стандарта EN 60715. Устанавливается легко - просто защелкивается на рейку. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками (например, типа ПМЛ или ПГШВ) для надежного контакта.

Управление происходит через две клеммы катушки - помечены A1 и A2. Положительный потенциал подается на A2, отрицательный - на A1. Обязательно соблюдайте полярность: неверное подключение может повредить катушку.

Безопасность и стандарты

Контактор K-F-32-30-00-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведен на Курском электроаппаратном заводе (КЭАЗ), который имеет сертификаты качества ISO 9001.

Степень защиты IP20 позволяет использовать устройство только внутри закрытых щитов или шкафов - не допускается установка на открытом воздухе или во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения-выключения
• Надежная работа при колебаниях напряжения управления +-10%
• Четкий и быстрый контактный переход без “залипания” даже при высоких токах
• Поддерживается широкий спектр аксессуаров от КЭАЗ: дополнительные контакты, блокировки, гашение дуги, временные реле

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - IP20 не обеспечивает защиту от внешних воздействий
• Запрещено использование вне температурного диапазона от -40C до +60C
• Не подходит для управления нагрузками выше 32 А или мощностью свыше 16 кВт - риск оплавления контактов
• Не работает при питании переменным током - катушка рассчитана исключительно на 24 В постоянного тока

Примеры использования

• Автоматический запуск насоса воды в системе водоснабжения по сигналу от датчика уровня
• Управление конвейерной лентой на складе через PLC с выходом 24 В DC
• Переключение режимов работы вентилятора в HVAC-системе
• Работа с пускателями и тепловыми реле в составе пусковых устройств

Практические советы

• При замене старого контактора проверьте соответствие тока и напряжения управления - особенно важно, чтобы новое устройство имело ту же катушку (24 В DC)
• Обязательно используйте предохранители в цепи питания двигателя - контактор не является защитным устройством
• При монтаже в щите оставляйте свободное пространство вокруг контактора - он нагревается при работе, особенно при длительных нагрузках близких к 32 А
• Для увеличения надежности подключения силовых проводов - затягивайте винты моментом 0.5–0.7 Нм, не переусердствуйте
• Если нужна сигнализация состояния - можно дополнительно установить блок дополнительных контактов (например, K-F-AE11)
