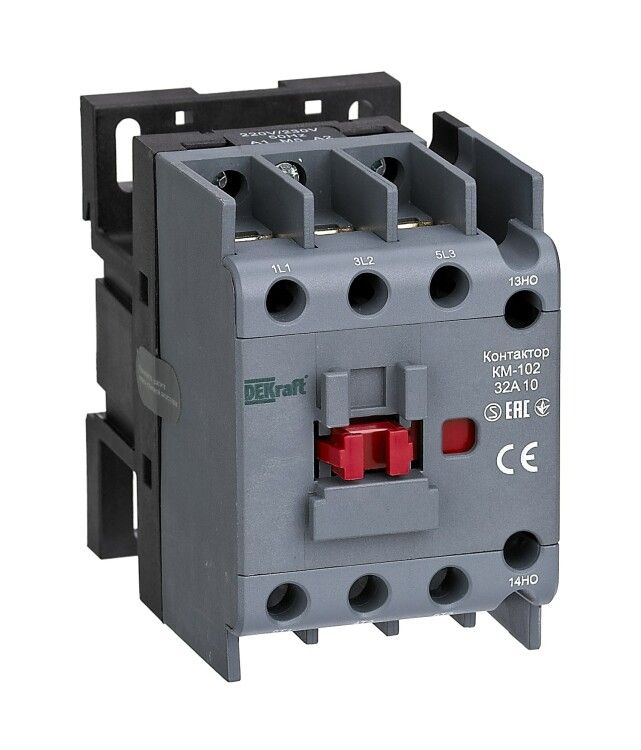

Контактор КМ-102 32А кат. 24В AC 1НЗ AC-3 AC-4 DEKraft 22098DEK APC

Контактор КМ-102 от DEKRAFT - устройство для удалённого включения и выключения нагрузки в цепях переменного тока до 690 В. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 24 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрооборудования: асинхронных двигателей, осветительных систем, компенсирующих конденсаторных батарей. Применяется в автоматических системах управления промышленным оборудованием, где требуется надёжная коммутация силовых цепей без механического воздействия.

Технические характеристики

• Номинальный ток: 32 А (при классах AC-3 и AC-4)
• Коммутируемая мощность: 15 кВт (AC-3), 5,4 кВт (AC-4)
• Напряжение управления: 24 В переменного или постоянного тока
• Количество контактов: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - совместим с обоими типами
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка работает от 24 В AC/DC - можно применять как переменное, так и постоянное напряжение. Дополнительные контакты (1НЗ + 3НО) доступны для сигнализации или блокировки других устройств. Не требует внешнего теплоотвода при работе в пределах номинала.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим элементам внутри корпуса. Однако не предназначен для установки во влажной среде или местах с высоким уровнем запыления - для таких условий необходима дополнительная защитная оболочка.

Преимущества

• Универсальное питание катушки - 24 В AC/DC снижает потребность в запасе разных моделей
• Чёткая комбинация контактов: 3НО+1НЗ - удобна для схем аварийной остановки и сигналов состояния
• Высокая износостойкость - рассчитан на частые операции включения/выключения
• Фиксированная конструкция без движущихся частей вне контактов - повышает долговечность

Ограничения применения

• Не применяется в цепях постоянного тока выше 24 В - катушка не адаптирована под другие значения
• Защита IP20 не позволяет использовать в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты
• Не подходит для реверсивных схем - отсутствуют парные контакты для переключения фаз
• Максимальная мощность 15 кВт по AC-3 - не следует нагружать сверх этого значения даже при меньшем токе

Примеры использования

• Управление насосами и вентиляторами на производстве через PLC
• Автоматическое включение группы светильников в цеху
• Коммутация конденсаторных батарей для коррекции коэффициента мощности
• Работа в качестве исполнительного устройства в системах безопасности - например, отключение оборудования при срабатывании датчиков

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• При использовании в цепях с высокими импульсными нагрузками (например, конденсаторы) убедитесь, что ток включения не превышает допустимую кратность
• Для длительной работы в закрытых щитах предусмотрите достаточную вентиляцию - хотя контактор не требует радиатора, перегрев снижает срок службы
• Контактор КМ-102 от DEKRAFT совместим с большинством стандартных DIN-коробок - проверьте габариты перед сборкой шкафа
• Не используйте этот контактор вместо теплового реле - он не обеспечивает защиту от перегрузки, только коммутацию
