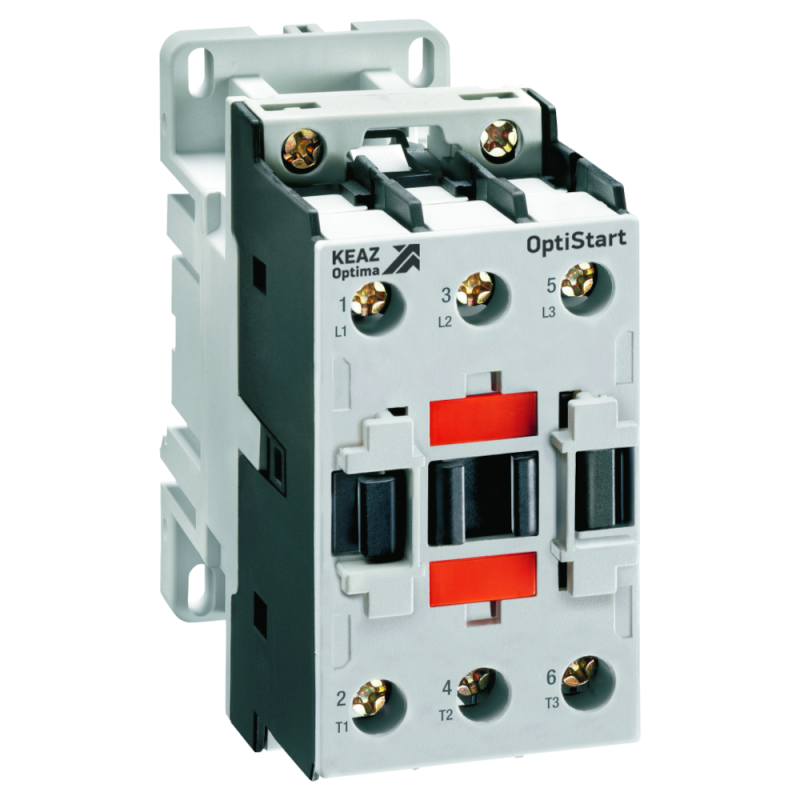

Контактор с катушкой управления DC пониженным потреблением (-Z) OptiStart K-F-38-30-00-Z024 | 334806 КЭАЗ

Контактор K-F-38-30-00-Z024 с пониженным потреблением - это надежный электромагнитный аппарат от КЭАЗ для коммутации силовых цепей постоянного тока, предназначенный для управления электродвигателями мощностью до 18,5 кВт. Благодаря сниженной нагрузке на источник управления, он идеально подходит для систем с ограниченной мощностью источника питания, таких как автономные или энергоэффективные установки.

Назначение и область применения

Контактор K-F-38-30-00-Z024 с пониженным потреблением используется для включения и отключения электродвигателей, нагревательных элементов и других активных нагрузок в цепях постоянного тока. Применяется в автоматизированных системах: конвейерах, насосных станциях, приводах станков, системах вентиляции и других устройствах, где требуется частое управление нагрузкой. Подходит для работы в распределительных щитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 - для двигателей); максимальный ток до 56 А при AC-1 (для резистивных нагрузок)
• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Количество силовых контактов: 3 нормально разомкнутых (NO)
• Мощность двигателя: до 18,5 кВт
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

Контактор K-F-38-30-00-Z024 с пониженным потреблением устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать провода с жилами сечением от 1,5 до 10 мм2. Управляющая катушка рассчитана исключительно на 24 В постоянного тока; применение переменного тока или другого напряжения повредит устройство. Монтаж допускается в вертикальном положении +-15°. Нельзя устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Контактор K-F-38-30-00-Z024 с пониженным потреблением соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасную коммутацию в соответствии с классом изоляции и механической долговечностью, заявленной производителем. Сертифицирован для использования в промышленных условиях.

Преимущества

• Пониженное потребление энергии катушкой управления - снижает нагрузку на блоки питания и позволяет использовать более компактные источники 24 В DC
• Высокая надежность коммутации благодаря проверенной конструкции КЭАЗ
• Универсальное крепление на DIN-рейку - удобен для сборки шкафов управления
• Поддержка длительной работы при высоких температурах окружающей среды (до +60 C)
• Совместим с другими контактами серии K-F - можно легко собирать комплексные системы с дополнительными аксессуарами (блокировки, вспомогательные контакты)

Ограничения применения

• Не предназначен для работы с переменным током - использование 24 В AC вызовет выход из строя катушки
• Степень защиты IP20 не обеспечивает защиту от влаги, пыли и брызг - запрещено применение во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не имеет функций защиты от перегрузки или короткого замыкания - необходимо использовать внешние предохранители или автоматы
• Запрещена работа при напряжении ниже 18 В и выше 30 В на катушке - возможны отказы включения или перегрев

Примеры использования

• Автоматизация конвейерной линии с питанием от 24 В DC-источника
• Управление насосом в системе водоснабжения с автономным источником питания
• Переключение нагревательных элементов в термокамере с контроллером на базе PLC
• Системы управления лифтами и эскалаторами с использованием 24 В DC-логики

Практические советы

• При подборе контактора K-F-38-30-00-Z024 с пониженным потреблением убедитесь, что ваш источник 24 В DC способен выдать достаточный ток для втягивания катушки - обычно около 1–1,5 А при старте, затем снижается до 0,2–0,3 А
• Для увеличения срока службы используйте фильтрующие конденсаторы на входе катушки, чтобы гасить скачки напряжения
• Проверьте плотность затяжки винтов - недостаточно затянутый контакт может перегреваться, слишком сильная затяжка - повредит медную жилу
• Если нужна сигнализация состояния - добавьте вспомогательный контакт (например, K-F-AXX) - они совместимы с этой моделью
• Не забудьте про обязательную установку внешнего автомата или предохранителя перед контактором - он не защищен внутренне
