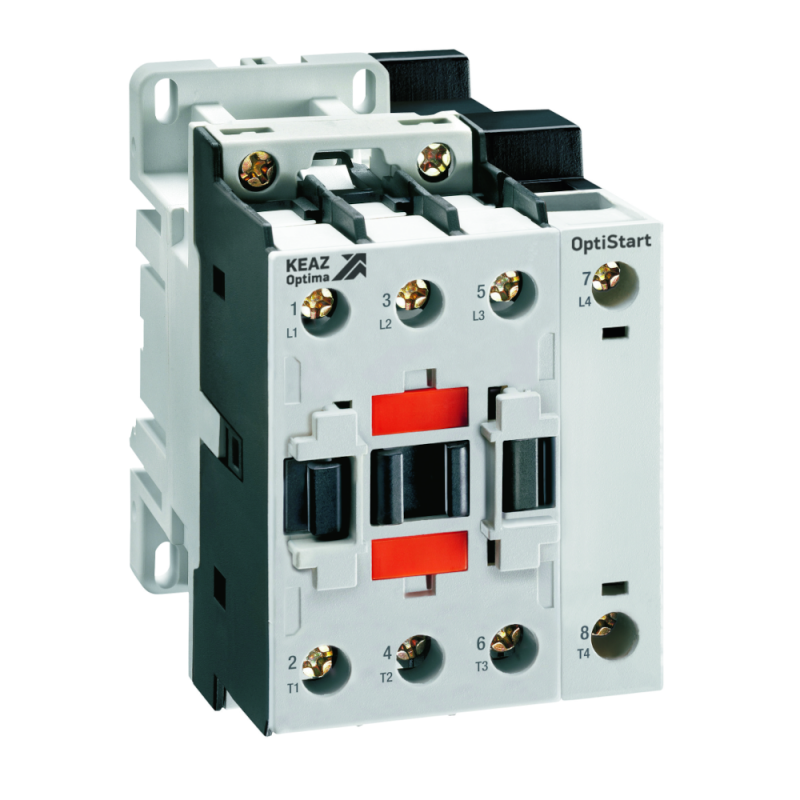

Контактор с катушкой управления DC пониженным потреблением (-Z) OptiStart K-F-38-22-00-Z024 | 334820 КЭАЗ

Контактор K-F-38-22-00-Z024 с пониженным потреблением от КЭАЗ - это надежное устройство для коммутации силовых цепей постоянного тока с управлением через 24 В постоянного тока. Благодаря сниженной мощности катушки он экономичен при длительной работе и подходит для автоматизированных систем, где важна энергоэффективность.

Назначение и область применения

Контактор K-F-38-22-00-Z024 с пониженным потреблением используется для включения и отключения электродвигателей, нагревательных элементов и других нагрузок переменного тока до 38 А (класс AC-3). Он предназначен для работы в составе автоматических систем управления - например, на станках, конвейерах, насосных установках и распределительных щитах. Подходит для применений, где требуется частое включение/выключение и длительная работа катушки управления без перегрева.

Технические характеристики

• Номинальный рабочий ток: 38 А (AC-3), до 56 А (AC-1)
• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Тип управления: постоянный ток (DC) - обеспечивает стабильную работу без скачков напряжения
• Количество контактов: 2 нормально замкнутых (НО) + 2 нормально разомкнутых (НА)
• Метод подключения силовых контактов: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим со стандартными шкафами управления
• Исполнение: открытое - корпус без крышки, требует установки в закрытый шкаф или защитную среду

Совместимость и монтаж

K-F-38-22-00-Z024 с пониженным потреблением устанавливается на стандартную DIN-рейку без дополнительных адаптеров. Для подключения силовых цепей используйте провода сечением до 10 мм2 - рекомендовано затягивать винты моментом 0,5–0,7 Нм. Управляющая катушка работает исключительно от 24 В постоянного тока - нельзя использовать переменное напряжение. Монтаж допускается только в сухих помещениях с температурой от –25 C до +60 C.

Безопасность и стандарты

Контактор K-F-38-22-00-Z024 с пониженным потреблением соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Производится на заводе КЭАЗ, который имеет сертификаты качества ISO 9001. Применение устройства в соответствии с инструкцией гарантирует безопасную эксплуатацию в промышленных условиях.

Преимущества

• Сниженное энергопотребление катушки - позволяет работать длительное время без перегрева и снижает нагрузку на источник питания
• Устойчивость к колебаниям сети - благодаря постоянному току управления контакт не “дребезжит” при просадках напряжения
• Гибкая конфигурация - совместим с аксессуарами OptiStart K (например, дополнительными контактами, блокировками, демпферами)
• Высокая механическая износостойкость - рассчитан на 1 млн операций включения/отключения

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 недостаточна
• Запрещено использование с переменным током управления - катушка выйдет из строя при подаче 24 В AC
• Не допускается установка вне герметичных шкафов - открытая конструкция не защищена от пыли и влаги
• Не подходит для высокочастотных переключений свыше 60 раз в минуту - риск перегрева контактов

Примеры использования

• Управление двигателем насоса в системе водоснабжения с частотным преобразователем
• Переключение нагревательных элементов в термокамере с контроллером PLC
• Работа в качестве исполнительного органа в системе аварийного отключения на конвейере
• Коммутирование световых сигналов и сигнализации в пультах управления

Практические советы

• При использовании в системах с батарейным питанием - K-F-38-22-00-Z024 с пониженным потреблением идеален благодаря малому току возбуждения (~1,5 Вт)
• Для увеличения срока службы контактов - избегайте частых включений под нагрузкой выше 80 % от номинала
• Проверьте соответствие посадочного места на DIN-рейке перед установкой - габариты стандартизированы, но проверка предотвращает перекос
• Подключите параллельно катушке диод (Flyback diode) - особенно важно при использовании с реле или микроконтроллерами, чтобы защитить выходы от импульсов самоиндукции
• Обязательно используйте защиту от перегрузки (тепловое реле или автомат) - сам контактор не обеспечивает защиту двигателя
