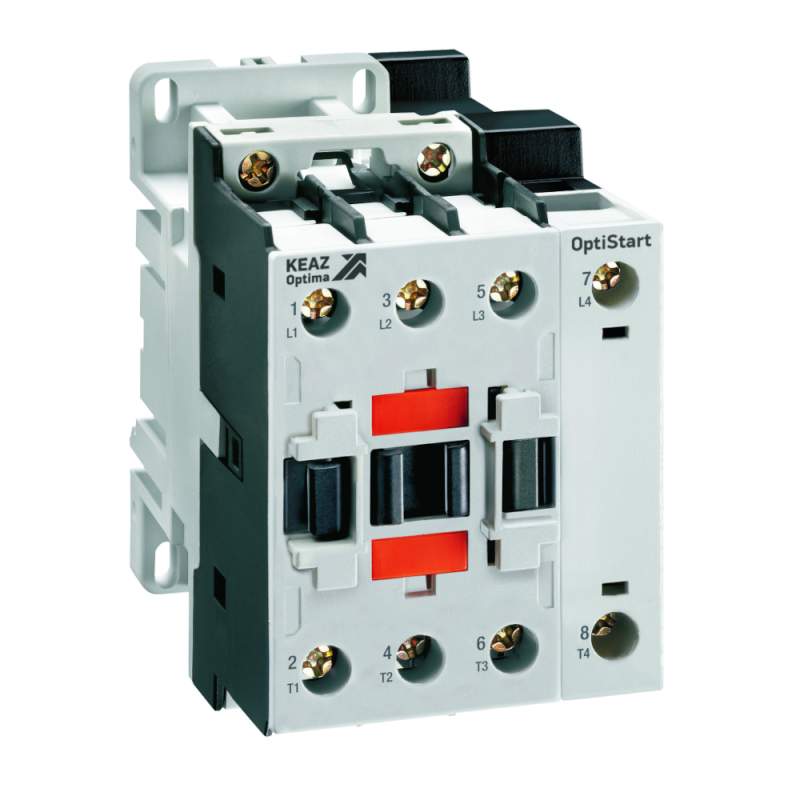

Контактор с катушкой управления DC OptiStart K-F-38-22-00-D024 | 334814 КЭАЗ

Контактор K-F-38-22-00-D024 от КЭАЗ - это надежный электромагнитный контактный аппарат с управлением постоянным током 24 В, предназначенный для частого включения и отключения нагрузки до 38 А в цепях переменного тока. Подходит для автоматизации промышленного оборудования, установленного на DIN-рейку.

Назначение и область применения

Контактор K-F-38-22-00-D024 используется для коммутации силовых цепей переменного тока в системах автоматического управления. Он обеспечивает безопасное включение и отключение электродвигателей, нагревательных элементов, насосов и других устройств с током до 38 А по классу AC-3. Применяется в пультах управления, щитах автоматики, конвейерах, станках и системах вентиляции.

Технические характеристики

• Номинальный рабочий ток: 38 А (AC-3), до 56 А (AC-1)
• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Количество контактов: 2 нормально замкнутых (НО) + 2 нормально разомкнутых (НА)
• Тип подключения силовых клемм: винтовые зажимы
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-38-22-00-D024 совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно защелкнуть корпус на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы: силовые - для нагрузки и сети, управляющие - для катушки 24 В DC. Убедитесь, что сечение провода соответствует рекомендациям производителя (обычно 0,5–4 мм2 для управляющей цепи, до 16 мм2 для силовой).

Безопасность и стандарты

Контактор K-F-38-22-00-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведен на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Наличие сертификатов подтверждает соответствие требованиям безопасности для промышленного оборудования в РФ и странах ЕАЭС.

Преимущества

• Управление постоянным током 24 В - снижает помехи в сложных системах автоматики по сравнению с переменным током
• Четыре контакта (2 НО + 2 НА) позволяют реализовать базовые схемы управления без внешних реле
• Моноблочная конструкция - компактность и отказ от лишних соединений повышают надежность
• Поддерживается широкий спектр аксессуаров от КЭАЗ (блокировки, дополнительные контакты, гашение дуги)

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых шкафов
• Не рассчитан на длительную работу при температуре выше +40 C без принудительного охлаждения
• Запрещено применять в условиях повышенной запыленности, влаги или химической активности воздуха
• Не подходит для частого включения более 1200 раз в час - риск перегрева катушки

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Переключение режимов работы конвейера в пищевой промышленности
• Автоматическое включение теплового оборудования в сушильных камерах
• Работа в составе пускателя с термореле и кнопочной станцией

Практические советы

• При использовании в системах с высокими импульсными нагрузками проверьте наличие дугогасительных камер - они уже встроены, но при частых срабатываниях стоит контролировать состояние контактов
• Для долгой службы катушки 24 В DC используйте стабилизированный источник питания - скачки напряжения вызывают перегрев и преждевременный выход из строя
• При сборке щита учтите посадочные размеры: K-F-38-22-00-D024 занимает 22,5 мм по ширине - планируйте место для соседних устройств
• Если требуется больше контактов - дополняйте K-F-38-22-00-D024 вспомогательными модулями от КЭАЗ, совместимыми по серии
