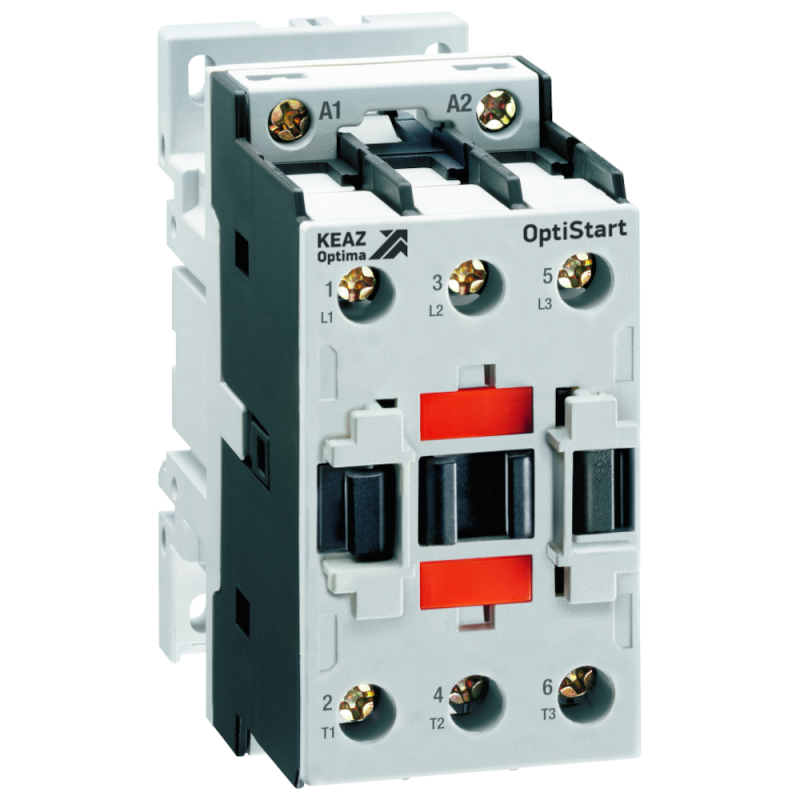

Контактор с катушкой управления AC OptiStart K-F-38-30-00-A400 | 334798 КЭАЗ

Контактор K-F-38-30-00-A400 от КЭАЗ - трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей мощностью до 18,5 кВт. Управление осуществляется через катушку 400 В AC, монтаж - на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжное коммутирование нагрузок.

Назначение и область применения

K-F-38-30-00-A400 используется для пуска, остановки и реверса электродвигателей в промышленных системах. Применяется в оборудовании с высокой цикличностью включения: насосах, вентиляторах, конвейерах, лифтах, кранах, тепловых завесах, печах и системах АВР. Также подходит для управления светильниками и другими активными нагрузками до 38 А.

Технические характеристики

• Номинальный ток: 38 А - максимальный постоянный ток, который контактная система выдерживает при длительной работе
• Напряжение катушки управления: 400 В AC - работает только при таком напряжении на управляющей обмотке; не совместим с 220 В или постоянным током
• Мощность двигателя: 18,5 кВт - рекомендованная максимальная мощность защищаемого электродвигателя
• Род тока: переменный (AC) - не предназначен для работы с постоянным током
• Количество нормально открытых (НО) контактов: 3 - три главных силовых контакта для коммутации трёх фаз
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Способ монтажа: DIN-рейка - крепится на стандартную рейку 35 мм
• Тип подключения: винтовые зажимы - провода затягиваются отверткой, требует регулярной проверки момента затяжки
• Исполнение: открытое - корпус не герметичен, требует установки в закрытом щите

Совместимость и монтаж

K-F-38-30-00-A400 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых цепей используйте медные провода сечением 1–10 мм2. Управляющая катушка подключается отдельно - кабель должен быть рассчитан на 400 В AC. Монтаж выполняется без инструментов: устройство просто защёлкивается на рейку. После установки проверьте плотность посадки и отсутствие перекоса.

Безопасность и стандарты

Контактор K-F-38-30-00-A400 соответствует требованиям IEC/EN 60947-4-1. Сертифицирован для использования в промышленных условиях. Открытый тип исполнения (IP20) обязывает устанавливать его исключительно внутри распределительных шкафов с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Удобный винтовой контакт - обеспечивает надёжное соединение даже при колебаниях температур
• Поддержка быстрой замены - благодаря унифицированному креплению на DIN-рейку
• Совместимость с аксессуарами серии OptiStart K - можно добавить блокировки, дополнительные контакты, термореле

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Не подходит для постоянного тока - катушка 400 В AC не будет работать при DC
• Запрещено использовать вне электрощита - риск поражения током и повреждения контактов
• Не предназначена для частотного регулирования - только пуск/остановка, не для ШИМ-управления

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором в системе вентиляции с АВР
• Коммутация двигателя конвейера на пищевом производстве
• Включение тепловой завесы в торговом зале
• Работа в составе системы АВР для резервного питания

Практические советы

• Проверяйте момент затяжки винтов каждые 6 месяцев - особенно при больших токах
• Выбирайте провода с достаточным сечением: для 38 А минимум 6 мм2 меди
• Не забудьте установить предохранители или автомат перед контактором - он не защищает от КЗ
• Если нужна функция реверса - используйте два контактора K-F-38-30-00-A400 с блокировкой взаимной блокировки
• Для увеличения срока службы избегайте частых включений более 60 раз в час - это снижает срок службы контактов
