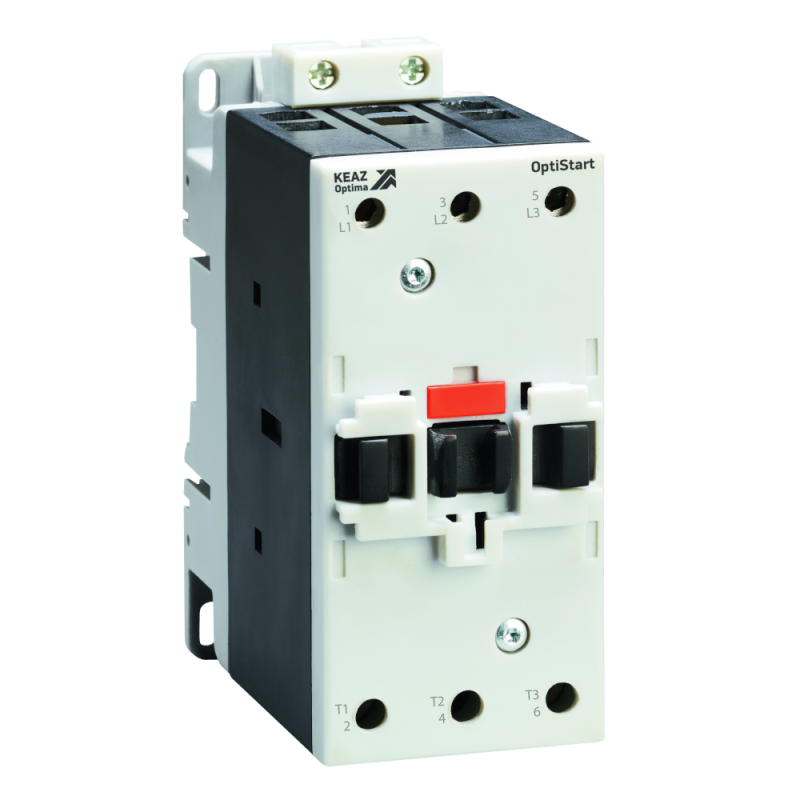

Контактор с катушкой управления AC OptiStart K-F-50-30-00-A048 | 334847 КЭАЗ

Контактор K-F-50-30-00-A048 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации трёхфазных электродвигателей мощностью до 22 кВт. Управление осуществляется через катушку 48 В переменного тока, монтаж - на DIN-рейку. Этот контактный аппарат из серии OptiStart K-F предназначен для частых включений и отключений в промышленных системах.

Назначение и область применения

Контактор K-F-50-30-00-A048 используется для удалённого включения и отключения трёхфазных электродвигателей. Подходит для автоматизации оборудования: насосов, вентиляторов, компрессоров, конвейеров, станков. Применяется в системах управления, где требуется частая коммутация нагрузки, например, в циклических технологических процессах.

Технические характеристики

• Номинальный ток: 50 А (по классу AC-3 - для двигателей)
• Номинальная мощность двигателя: 22 кВт
• Напряжение катушки управления: 48 В переменного тока (AC)
• Количество нормально открытых силовых контактов: 3
• Род тока: переменный (AC)
• Способ подключения силовой цепи: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Исполнение: открытое - без корпуса, требует установки в щите или защищённую среду

Совместимость и монтаж

Контактор K-F-50-30-00-A048 устанавливается на стандартную DIN-рейку. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Катушка управления подключается к цепи 48 В AC; важно соблюдать полярность при подаче напряжения. Модель совместима с аксессуарами серии OptiStart K-F: дополнительными контактами, термореле, фильтрами помех, механическими блокировками. Не поддерживает прямую замену на модели с постоянным током катушки.

Безопасность и стандарты

Контактор K-F-50-30-00-A048 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в условиях промышленного освещения и контроля. Открытая конструкция требует обязательной установки внутри закрытого шкафа или щита с уровнем защиты не ниже IP54. Не предназначен для эксплуатации во взрывоопасных зонах.

Преимущества

• Высокая долговечность: рассчитан на более чем 1 млн операций включения-отключения
• Устойчивость к перегрузкам: способен выдерживать кратковременные пики тока при запуске двигателя
• Лёгкая интеграция: совместим с широким спектром аксессуаров серии OptiStart K-F
• Простота обслуживания: доступ к контактам и зажимам без демонтажа с рейки
• Низкий уровень шума при работе благодаря оптимизированному магнитопроводу

Ограничения применения

• Не работает при напряжении выше 48 В AC - риск повреждения катушки
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять вне закрытых щитов
• Подходит только для трёхфазных сетей - не используется в однофазных цепях
• Не имеет встроенной тепловой защиты - необходимо внешнее реле перегрузки при длительной эксплуатации
• Запрещено использование в местах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 22 кВт
• Конвейерная линия на заводе - включение/выключение транспортера по сигналу PLC
• Вентиляционная система - циклическое управление вентилятором
• Промышленный компрессор - пуск и остановка по таймеру или датчику давления

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Для продления срока службы используйте дополнительный блок RC-фильтра на катушку - снижает импульсные помехи
• Убедитесь, что сечение кабелей соответствует заявленным 50 А - недостаточное сечение приводит к перегреву
• При использовании в системах с частыми пусками (более 10 раз/час) контролируйте температуру контактора - допустимо до +40 C окружающей среды
• K-F-50-30-00-A048 от КЭAZ можно заменить аналогом с такой же катушкой 48 В AC, но обязательно сверьте габариты и расположение клемм
