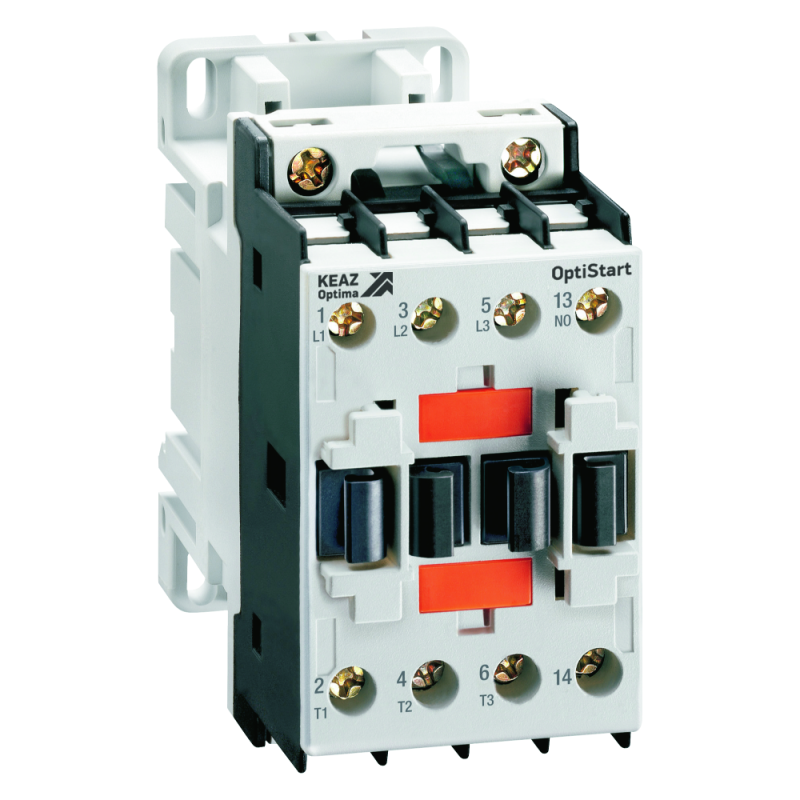

Контактор с катушкой управления DC OptiStart K-F-25-30-01-D024 | 334704 КЭАЗ

Контактор K-F-25-30-01-D024 от КЭАЗ - это электромагнитное устройство для коммутации силовых цепей постоянного тока, предназначенное для управления электродвигателями мощностью до 12,5 кВт. Модель K-F-25-30-01-D024 имеет три нормально открытых силовых контакта и один вспомогательный нормально замкнутый, питается от сети 24 В постоянного тока и монтируется на DIN-рейку.

Назначение и область применения

Контактор K-F-25-30-01-D024 используется для включения и отключения нагрузок в цепях постоянного тока, особенно там, где требуется надёжная и частая коммутация. Подходит для управления двигателями постоянного тока, системами автоматизации, конвейерами, насосами и другим оборудованием, работающим от источника 24 В DC. Применяется в промышленных пультах управления, станках, логистических системах и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 25 А (AC-3), что соответствует управлению двигателем мощностью до 12,5 кВт
• Напряжение питания катушки управления: 24 В постоянного тока (DC)
• Количество силовых контактов: 3 нормально открытых (НО), 0 нормально замкнутых (НЗ)
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ)
• Способ подключения силовой цепи: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Исполнение: открытое - корпус без дополнительной оболочки, требует установки в закрытом щите
• Монтаж: на DIN-рейку типа TS35

Совместимость и монтаж

K-F-25-30-01-D024 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 10 мм2. Управление осуществляется через катушку 24 В DC; важно соблюдать полярность при подключении. Вспомогательный контакт НЗ можно использовать для сигнализации состояния (например, “контактор включен”).

Безопасность и стандарты

Контактор K-F-25-30-01-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с требованиями КЭАЗ к качеству и долговечности. Открытая конструкция (IP20) требует обязательной установки внутри распределительного шкафа для обеспечения безопасности персонала и защиты от внешних воздействий.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Устойчивость к скачкам напряжения в цепи управления благодаря оптимизированной катушке DC
• Простота замены и обслуживания - совместим с другими контактами серии K-F
• Широкий спектр аксессуаров (блоки дополнительных контактов, дугогасительные камеры, фиксаторы) позволяют адаптировать модель под задачи

Ограничения применения

• Не предназначена для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от пыли и влаги
• Не подходит для переменного тока - катушка работает только от 24 В постоянного тока
• Отсутствие встроенной защиты от перегрузки - необходимо применять тепловые реле или автоматические выключатели дополнительно
• Не рекомендуется для частых пусков свыше 120 раз в час - риск перегрева катушки

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии на заводе
• Переключение режимов работы в системе автономного освещения с батарейным питанием 24 В
• Коммутирующее устройство в пульте управления грузоподъёмником
• Автоматическое отключение оборудования при срабатывании аварийной кнопки (через вспомогательный контакт НЗ)

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает зажим
• При использовании в системах с высокой частотой включения - контролируйте температуру катушки и убедитесь, что она не превышает +40 C
• Для увеличения срока службы используйте дополнительные дугогасительные устройства, если коммутируются индуктивные нагрузки
• K-F-25-30-01-D024 совместим с аксессуарами серии OptiStart K-F - например, можно добавить блок из двух НО контактов, если потребуется больше сигналов
• Артикул 334704 - это точный идентификатор модели. При заказе запасных частей всегда указывайте полное название K-F-25-30-01-D024 и артикул 334704.
