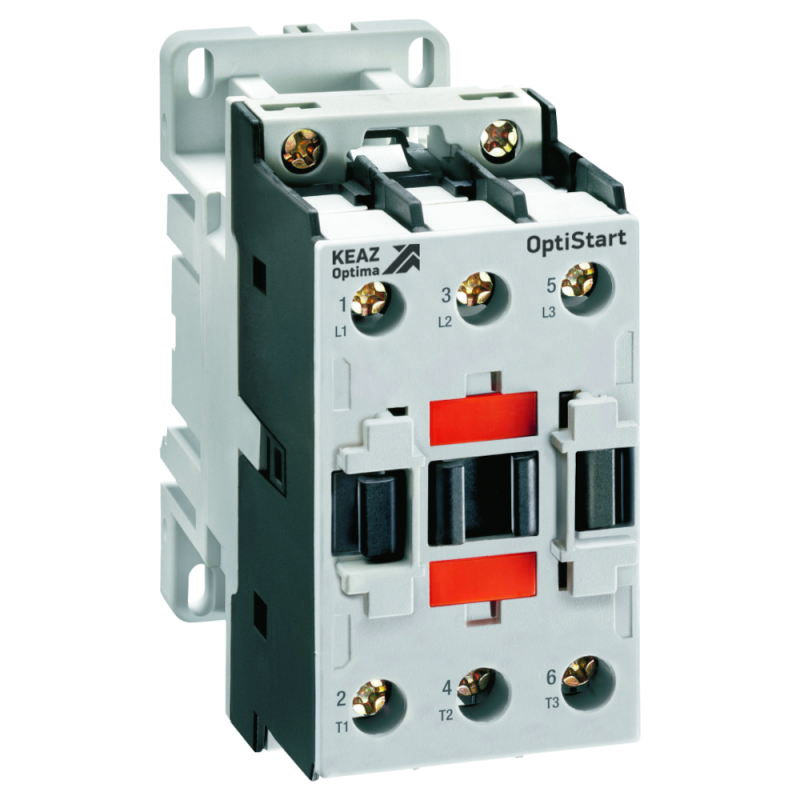

Контактор с катушкой управления DC OptiStart K-F-26-30-00-D220 | 334737 КЭАЗ

Контактор K-F-26-30-00-D220 от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 10 кВт в сетях переменного тока. Модель с катушкой постоянного тока 220 В и трёхполюсными силовыми контактами легко устанавливается на DIN-рейку и подходит для автоматизации промышленного оборудования.

Назначение и область применения

Контактор K-F-26-30-00-D220 используется для удалённого управления электродвигателями в системах автоматизации. Он обеспечивает надёжное коммутирование нагрузки до 26 А при работе по режиму AC-3. Подходит для применения в станках, насосах, компрессорах, конвейерах и других устройствах, где требуется частое включение/выключение двигателя.

Технические характеристики

• Номинальный ток: 26 А (AC-3), что соответствует управлению двигателем мощностью до 10 кВт
• Напряжение питания катушки управления: 220 В постоянного тока (DC)
• Количество нормально открытых силовых контактов: 3
• Способ монтажа: установка на DIN-рейку типа TS35
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-26-30-00-D220 совместим с любой стандартной DIN-рейкой 35 мм. Для подключения силовых цепей используйте провода сечением до 4–6 мм2 (зависит от материала жилы). Убедитесь, что затяжка винтов выполнена с усилием, указанным в руководстве - недостаточное или избыточное давление снижают надёжность контакта. Катушка управления работает исключительно от постоянного тока 220 В - нельзя подключать её к сети переменного тока.

Безопасность и стандарты

Контактор K-F-26-30-00-D220 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет технологии КЭАЗ, обеспечивающие долговечность и безопасную работу в условиях промышленной среды. Открытый тип исполнения требует установки внутри распределительных щитов или закрытых корпусов для защиты от внешних воздействий.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения
• Устойчивость к скачкам напряжения благодаря качественной катушке постоянного тока
• Легкий доступ к контактам для обслуживания и замены
• Широкая совместимость с аксессуарами серии OptiStart K (блокировки, дополнительные контакты, фильтры)

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 не допускает использование вне закрытых шкафов
• Запрещено применение при температуре ниже –25 C или выше +60 C
• Не поддерживает регулируемое управление - только дискретное включение/отключение
• Работает только с постоянным током 220 В на катушке; несовместим с переменным напряжением

Примеры использования

• Автоматическое управление насосной станцией в системе водоснабжения
• Включение/выключение воздушного компрессора на производстве
• Управление конвейерной лентой на пищевом участке
• Переключение нагревательных элементов в термических камерах

Практические советы

• Выбирая K-F-26-30-00-D220, проверьте соответствие напряжения вашей системы управления - катушка должна получать именно 220 В постоянного тока
• Для увеличения срока службы рекомендуется использовать дополнительные контакты (например, блокировочные) и фильтры помех
• Монтируйте контактор в щите с достаточным охлаждением - перегрев снижает срок службы катушки
• При использовании нескольких контакторов одной серии удобно применять одинаковый тип аксессуаров - они взаимозаменяемы в рамках серии OptiStart K
• Артикул 334737 - это точный идентификатор модели. При заказе всегда сверяйтесь с этим номером, чтобы избежать путаницы с другими версиями K-F
