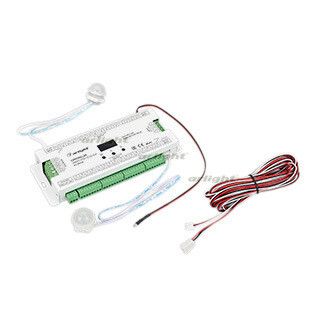

Контроллер лестничный SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI) (Arlight, IP20 Пластик, 5 лет) | 033122 Arlight

Контроллер лестничный SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI) IP20 пластик от Arlight предназначен для автоматического управления подсветкой ступеней лестницы с помощью светодиодных лент. Он сочетает возможность управления монохромными лентами через 32 отдельных канала и поддержку SPI-лент с адресными LED-элементами, обеспечивая точную и энергоэффективную подсветку.

Назначение и область применения

Контроллер лестничный SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI) IP20 пластик используется для создания безопасной и комфортной подсветки лестниц в жилых и общественных зданиях. Он управляет двумя типами освещения: обычными одноцветными светодиодными лентами и адресными RGB-лентами с протоколом SPI. Каждый из 32 выходов рассчитан на ток до 1 А, что позволяет управлять отдельными участками ступеней. Два SPI-канала поддерживают до 960 пикселей каждый - идеально для эффектной подсветки перил или бортика лестницы. Устройство работает совместно с инфракрасными датчиками движения, реагирующими на приближение человека на расстоянии до 3 метров.

Технические характеристики

• Входное напряжение: 5–24 В постоянного тока
• Выходное напряжение: 5–24 В постоянного тока (копирует вход)
• Общая выходная мощность: 768 Вт (32 канала × 1 А × 24 В)
• Выходной ток: 32 × 1 А (по одному каналу на каждую ступень)
• Количество каналов: 32 шим-выхода + 2 SPI-выхода (TTL)
• Поддержка SPI-лент: до 960 пикселей на каждый канал (всего до 1920 пикселей)
• Защита корпуса: IP20 - против попадания крупных частиц, не защищен от воды
• Корпус: пластиковый, компактный - 186×86×25,5 мм
• Управление: встроенный OLED-дисплей и физические кнопки
• Работа с датчиками: инфракрасные, с углом обнаружения 120°, диаметр отверстия под датчик 20 мм
• Исполнение: динамическое - поддерживает режимы плавного включения/выключения, хождения по лестнице

Совместимость и монтаж

Контроллер лестничный SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI) IP20 пластик совместим со всеми одноцветными светодиодными лентами на 5–24 В и адресными RGB-лентами с интерфейсом SPI (например, WS2812B, SK6812). Для подключения используйте клеммы на плате - они рассчитаны на провода сечением до 2,5 мм2. Монтаж осуществляется в закрытом помещении: корпус не герметичен, поэтому устройство нельзя устанавливать во влажных зонах (ванная, крыльцо под открытым небом). Датчики движения монтируются в стену или поручень с соблюдением диаметра отверстия 20 мм и угла обзора 120°. Обязательно проверьте соответствие напряжения питания лент и контроллера - он не имеет внутреннего преобразователя.

Безопасность и стандарты

Контроллер соответствует требованиям безопасности для низковольтного оборудования (до 24 В). Защита IP20 исключает использование в условиях повышенной влажности или контакта с водой. Напряжение ниже 24 В снижает риск поражения током, однако все соединения должны выполняться в соответствии с правилами Электроустановочных работ (ПУЭ). Отсутствие сертификата CE или RoHS в предоставленных данных - рекомендуется запросить документацию у поставщика перед использованием в коммерческих объектах.

Преимущества

• 32 независимых канала позволяют точно настраивать яркость каждой ступени
• Dual SPI-выходы обеспечивают сложные световые эффекты на перилах без внешних контроллеров
• OLED-экран и кнопки дают доступ к настройкам без подключения к компьютеру
• Динамический режим плавного включения повышает комфорт и снижает энергопотребление
• Компактный размер удобен для установки в нишах или за поручнем

Ограничения применения

• Не предназначена для работы на улице или в помещениях с высокой влажностью - IP20 недостаточно
• Не поддерживает PWM-регулировку цвета для RGBW-лент - только SPI-адресные
• Максимальный ток на канал - 1 А; при подключении лент выше 12 В/1 А требуется внешний усилитель сигнала
• Не имеет сетевой связи (Wi-Fi, Bluetooth); управление только локальное или через датчики
• Не поддерживает прошивку пользовательских алгоритмов - функции фиксированы

Примеры использования

• Жилые дома: подсветка маршевых ступеней в темном коридоре с плавным включением при подходе
• Офисы и школы: безопасная ночные подсветки лестниц с эффектом “бегущих огоньков” на перилах
• Гостиные и элитные квартиры: синхронизация подсветки ступеней и декоративной ленты на потолке
• Лестницы с деревянными перилами: SPI-лента с белым светом по контуру перил, управляемая одним каналом

Практические советы

• Выбирайте ленты с запасом по мощности - не нагружайте каналы на пределе (лучше 0,8 А на канал)
• Для длинных лент (>5 м) используйте усиление сигнала SPI на каждом конце, чтобы избежать мерцания
• Проверяйте полярность при подключении - неверное подключение выведет из строя SPI-компоненты
• При установке датчика ориентируйте его так, чтобы зона обнаружения покрывала весь подступаемый участок
• Перед первым включением настройте время задержки выключения через меню OLED - оптимально 15–30 сек
• Контроллер лестничный SMART-STEP-32-2S-SUF (5-24V, 32x1A, SPI) IP20 пластик требует стабильного источника питания - не подключайте через дешевые импульсные адаптеры без фильтрации
