Контроллер SMART-DMX-CONSOLE-DIN (5-12V, 6CH, XLR3) (Arlight, IP20 Металл, 5 лет) | 033759 Arlight

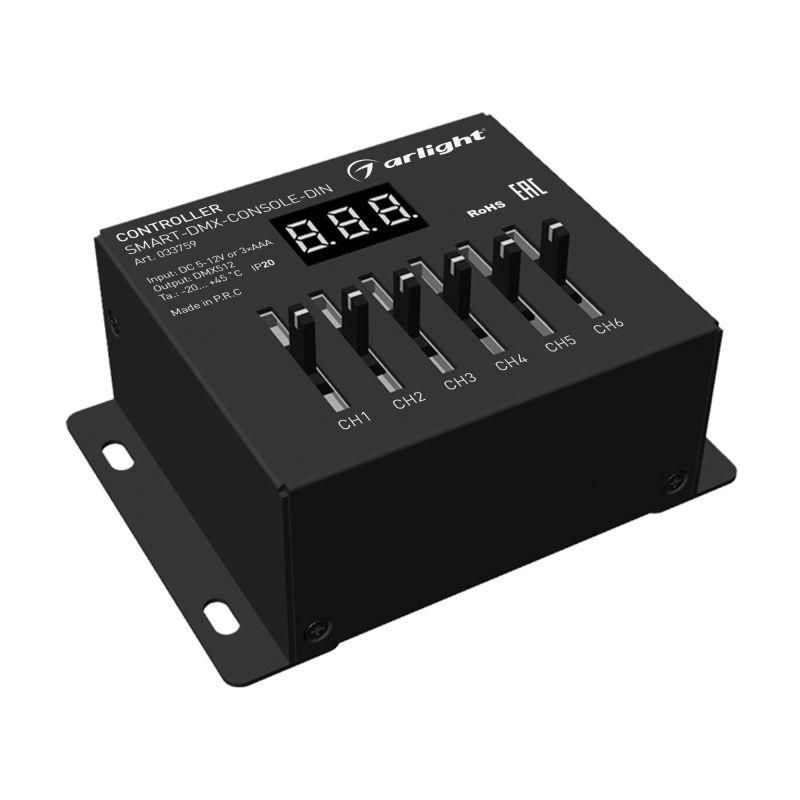

Контроллер SMART-DMX-CONSOLE-DIN (5-12V, 6CH, XLR3) IP20 Металл - компактное устройство для управления шестью каналами освещения по протоколу DMX512. Подходит для установки на DIN-рейку, питается от сети 5–12 В постоянного тока или трёх батареек AAA. Бренд Arlight, артикул 033759.

Назначение и область применения

Контроллер SMART-DMX-CONSOLE-DIN (5-12V, 6CH, XLR3) IP20 Металл предназначен для ручного управления световым оборудованием в системах DMX512. Каждый из шести слайдеров управляет отдельным каналом - например, яркостью светодиодных лент, движением прожекторов или цветовой сменой. Применяется в театрах, студиях, клубах, выставочных залах и других местах, где требуется точная настройка освещения в реальном времени.

Технические характеристики

• Тип: Консольный DMX512 контроллер
• Количество каналов: 6
• Выходной интерфейс: XLR3 (стандартный DMX-разъём)
• Питание: 5–12 В постоянного тока (можно использовать адаптер или 3 батарейки AAA)
• Управление: Шесть аналоговых слайдеров для плавного изменения уровня сигнала
• Индикация: Цифровой дисплей для отображения текущих значений каналов
• Корпус: Металлический, прочный и устойчивый к механическим воздействиям
• Габариты: 92 × 65 × 38 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Монтаж: На DIN-рейку 35 мм

Совместимость и монтаж

Контроллер SMART-DMX-CONSOLE-DIN (5-12V, 6CH, XLR3) IP20 Металл совместим со всеми устройствами, поддерживающими стандарт DMX512-A: диммерами, RGB-контроллерами, движущимися головками, пар-светильниками. Для подключения используйте стандартный XLR3-кабель. Монтаж осуществляется на стандартную DIN-рейку - фиксируется защёлкой. Разъёмы и клеммы расположены снизу, что позволяет легко подключить провода до установки на рейку. Напряжение питания можно подавать через клеммы или через внешний блок питания - батарейки подходят для временного или портативного использования.

Безопасность и стандарты

Устройство соответствует требованиям стандарта DMX512-A. Защита IP20 исключает контакт с внутренними элементами при случайном прикосновении, но не обеспечивает защиту от пыли и влаги. Не применяйте контроллер в условиях повышенной влажности, на улице или в помещениях с высоким уровнем запылённости. Работает в температурном диапазоне, типичном для indoor-объектов - рекомендовано хранить и эксплуатировать при +5…+40 C.

Преимущества

• Металлический корпус повышает надёжность и снижает риск перегрева
• Цифровой дисплей показывает точные значения каждого канала - удобно при настройке
• Поддержка питания от батареек даёт возможность использовать устройство вне сетевой доступности
• Слайдеры обеспечивают плавное и интуитивное управление - проще, чем кнопочная панель
• Фиксация на DIN-рейку экономит место и упрощает сборку распределительных щитов

Ограничения применения

• Не предназначена для наружного использования - IP20 не защищает от влаги и пыли
• Работает только с DMX512; несовместим с SPI, Art-Net, sACN и другими протоколами
• Максимальный ток нагрузки не указан - не подключайте устройства с высокой потребляемой мощностью напрямую к контроллеру
• Нет возможности сохранять сценарии - все настройки сбрасываются после отключения питания
• Шесть каналов - недостаточно для сложных световых шоу с десятками эффектов

Примеры использования

• Управление шестью группами LED-лент в декоративной подсветке сцены
• Ручная регулировка яркости четырёх потолочных светильников и двух боковых прожекторов в малом зале
• Локальная панель управления в студии видеосъёмки для быстрого переключения между режимами освещения
• Экспериментальный контроль в учебных целях - обучение работе с DMX-системами

Практические советы

• Перед монтажом проверьте полярность питания - неверное подключение может вывести контроллер из строя
• Если используется питание от батареек, следите за уровнем заряда - слабые батарейки вызывают нестабильную работу дисплея
• При использовании нескольких контроллеров в одной системе присваивайте им уникальные номера каналов, чтобы избежать конфликтов
• Закрывайте клеммы пластиковыми колпачками, если есть риск попадания сторонних предметов
• Для длительной эксплуатации предпочтительно использовать стационарный источник питания 12 В - он более стабилен, чем батарейки
• Обратите внимание на посадочные габариты: контроллер занимает около 92 мм по длине - учитывайте это при планировании места на DIN-рейке
