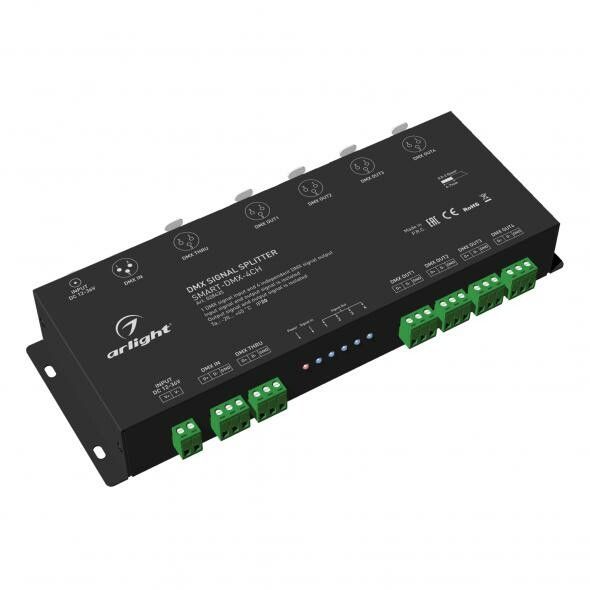

DMX-сплиттер SMART-DMX-4CH (12-36V, XLR3) IP20 металл - устройство для усиления и распределения DMX-сигнала между несколькими светильниками или контроллерами. Подходит для систем с высокой нагрузкой на сигнал, где требуется надёжная передача команд от одного источника к четырём приёмникам. Бренд Arlight, артикул 028435.

Назначение и область применения

DMX-сплиттер SMART-DMX-4CH используется для увеличения количества доступных выходов DMX512 без потери качества сигнала. Он принимает один входной канал и создаёт четыре идентичных выходных канала. Это необходимо, когда один контроллер управляет более чем тремя устройствами - например, светодиодными лентами, прожекторами или движущимися головками. Применяется в театрах, клубах, фестивалях, студиях и на объектах с жёсткими требованиями к точности управления освещением.

Технические характеристики

• Тип устройства: усилитель-разветвитель DMX512
• Вход: 1 порт XLR3 (DMX512)
• Выходы: 4 порта XLR3 (DMX512)
• Напряжение питания: постоянный ток 12–36 В
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Корпус: металлический, чёрного цвета
• Габариты: 256 × 92 × 38 мм
• Способ монтажа: накладной

Совместимость и монтаж

DMX-сплиттер SMART-DMX-4CH совместим со всеми устройствами, использующими стандарт DMX512-A. Разъёмы XLR3 соответствуют промышленному стандарту, что обеспечивает надёжное соединение с кабелями любого бренда. Для установки достаточно закрепить устройство на стене или поверхности с помощью встроенных крепёжных отверстий. Монтаж выполняется после прокладки всех DMX-кабелей - питание подключается от внешнего блока питания 12–36 В постоянного тока. Устройство не требует настройки - работает сразу после включения.

Безопасность и стандарты

Соответствует стандарту DMX512-A. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Не предназначен для наружной установки. Корпус из металла снижает риск перегрева и повышает механическую прочность, но не заменяет заземление - рекомендуется подключение к контуру заземления при использовании в промышленных системах.

Преимущества

• Поддерживает до четырёх параллельных цепей - позволяет избежать перегрузки одного выхода контроллера
• Широкий диапазон питания (12–36 В) - совместим с большинством промышленных и бытовых блоков питания
• Металлический корпус - рассеивает тепло, устойчив к механическим воздействиям
• Накладной монтаж - легко интегрируется в существующие системы без демонтажа оборудования

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с высокой запылённостью - IP20 не обеспечивает защиту от жидкости и мелкой пыли
• Не подключать к сети переменного тока - только постоянный ток 12–36 В
• Не превышать максимальную длину кабеля на каждом выходе - суммарная длина всех линий должна соответствовать нормам DMX512 (до 300 метров на одну линию при качественном кабеле)
• Не использовать как источник питания для светильников - только как ретранслятор сигнала

Примеры использования

• Управление 4 группами LED-панелей в театральной сцене от одного DMX-контроллера
• Распределение сигнала от проектора к четырём RGB-фонарям на фасаде здания (при условии внутренней установки)
• Использование в мобильных шоу-системах, где нужно быстро переключать группы света без изменения кабельной разводки
• Замена нескольких одноканальных сплиттеров одним компактным модулем - экономия места и проводов

Практические советы

• Перед подключением проверьте полярность питания - неверное подключение может вывести устройство из строя
• Используйте экранированные DMX-кабели с медными жилами - это сохранит качество сигнала на длинных участках
• На последнем устройстве в каждой цепи обязательно установите терминатор 120 Ом - предотвращает отражения сигнала
• При использовании в многоканальных системах следите, чтобы суммарная нагрузка на каждый выход не превышала допустимые значения (обычно до 32 устройств на канал)
• Артикул 028435 - единственный номер для заказа оригинального устройства Arlight; аналоги могут иметь другие параметры питания или разъёмы
