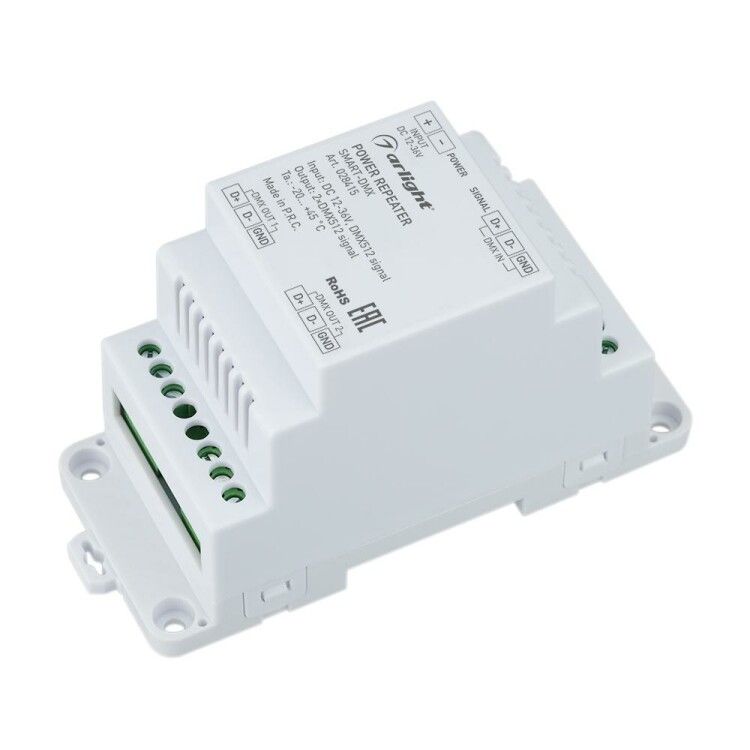

Усилитель SMART-DMX (12-36V, 2CH, DIN) (ARL, IP20 Пластик, 5 лет) - 028415 Arlight

Усилитель SMART-DMX (12-36V, 2CH, DIN) IP20 пластик от Arlight предназначен для усиления и передачи DMX-сигнала между контроллером и световым оборудованием. Устройство работает от напряжения 12–36 В, монтируется на DIN-рейку и подходит для систем управления освещением в помещениях с умеренной влажностью.

Назначение и область применения

Усилитель SMART-DMX (12-36V, 2CH, DIN) IP20 пластик используется для увеличения дальности и надёжности передачи DMX512/RDM-сигнала. Он решает проблему слабого сигнала при подключении большого количества приборов - например, светодиодных лент, прожекторов или движущихся головок. Подходит для установки в распределительных щитах, на сценах, в студиях, театрах и других закрытых объектах, где требуется точное управление освещением.

Технические характеристики

• Тип: усилитель сигнала DMX512/RDM
• Вход: один канал DMX512
• Выход: два канала DMX512 (2CH)
• Рабочее напряжение: 12–36 В постоянного тока
• Максимальный потребляемый ток: 0,5 А
• Габариты: 110 × 67 × 48 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Цвет корпуса: белый

Совместимость и монтаж

Усилитель SMART-DMX (12-36V, 2CH, DIN) IP20 пластик совместим со всеми устройствами, использующими протокол DMX512 или RDM. Кабели входа и выхода подключаются через стандартные XLR-разъёмы (3-pin). Для монтажа достаточно защёлкнуть устройство на DIN-рейке - никаких инструментов не требуется. Обязательно проверьте полярность подключения питания: перепутанные провода могут вывести устройство из строя.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для внутреннего использования. IP20 означает, что устройство не предназначено для работы во влажной среде, на улице или в местах с высокой запылённостью. Не допускается использование в условиях, где возможны брызги воды, конденсация или контакт с пылью.

Преимущества

• Поддерживает два независимых выхода - позволяет разделять нагрузку и избежать перегрузки одного канала
• Широкий диапазон входного напряжения (12–36 В) - совместим с различными источниками питания, включая 24 В промышленных систем
• Компактный размер и DIN-монтаж - экономят место в шкафах и ускоряют сборку
• Не требует настроек - работает сразу после подключения

Ограничения применения

• Не использовать вне помещений - IP20 не обеспечивает защиту от влаги и пыли
• Не применять в зонах с частыми механическими воздействиями - корпус пластиковый, хрупкий
• Максимальная длина кабеля до усилителя - не более 300 метров; после него - до 1000 метров на каждый выход
• Не подключать больше 32 устройств на один выход без дополнительных усилителей

Примеры использования

• Управление LED-подсветкой фасада здания - сигнал от контроллера проходит через усилитель, чтобы достичь удалённых модулей
• Сценическая система с десятком светильников - усилитель разделяет нагрузку на две группы, снижая риск потери сигнала
• Театральный комплекс - монтаж на DIN-рейке внутри шкафа управления позволяет легко обслуживать устройство

Практические советы

• Используйте экранированные DMX-кабели - это повысит помехоустойчивость, особенно при длинных трассах
• Завершите последний прибор в цепи терминатором 120 Ом - предотвращает отражения сигнала
• Проверяйте напряжение питания: ниже 12 В усилитель может не работать, выше 36 В - есть риск повреждения
• При использовании нескольких усилителей - располагайте их ближе к источникам питания, а не к приёмникам
• Обратите внимание на посадочные размеры: габариты 110×67×48 мм должны подходить под ваш шкаф или нишу
