Контрольное реле для 3-фазных сетей; обрыв/чередование фаз, фиксированные регулировки; выход 1CO 6А | 706184000000 Finder 70.61.8.400.0000

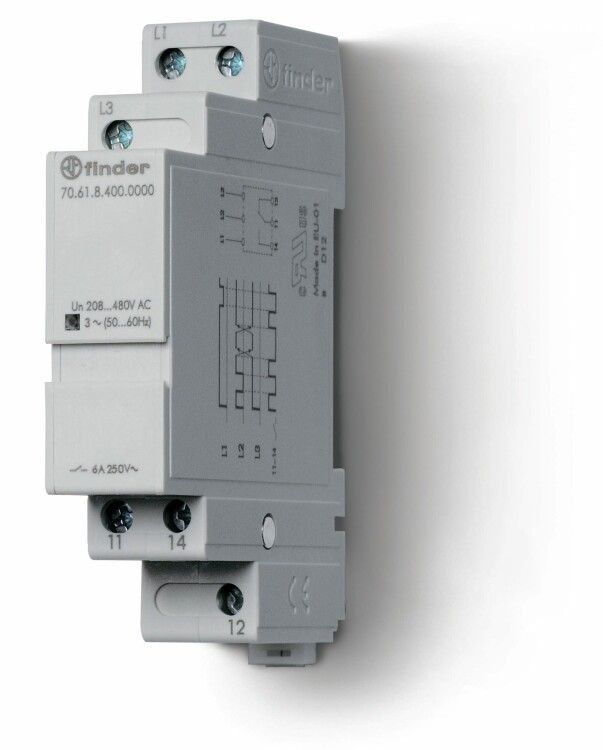

Реле контрольное для 3-фазных сетей Finder 70.61.8.400.0000 обеспечивает защиту оборудования от последствий нарушений в трёхфазной сети - обрыва и неверного чередования фаз. Устройство монтируется на DIN-рейку, имеет компактную ширину 17,5 мм и подходит для автоматических систем, где важна надёжная и быстрая реакция на аварийные ситуации.

Назначение и область применения

Реле контрольное для 3-фазных сетей Finder 70.61.8.400.0000 контролирует два критичных параметра: наличие всех трёх фаз и правильный порядок их чередования. При обрыве хотя бы одной фазы или изменении последовательности фаз - реле сразу отключает нагрузку через один переключающий контакт. Это предотвращает повреждение двигателей, насосов, компрессоров и другого оборудования, чувствительного к несимметричному питанию.

Подходит для установки в распределительных щитах промышленных объектов, на станках, конвейерах, системах вентиляции и HVAC, где важно избежать запуска оборудования при некорректном питании.

Технические характеристики

• Номинальное напряжение питания: 400 В AC - работает в стандартных трёхфазных сетях 380–415 В
• Номинальный ток контакта: 6 А - способно коммутировать нагрузки до 1,5 кВт при 400 В
• Количество переключающих контактов: 1 CO (перекидной, нормально замкнутый/разомкнутый)
• Время срабатывания: 0,5 секунды - при возникновении нарушения реле отключает цепь за половину секунды
• Время отключения: 0,5 секунды - задержка перед восстановлением после устранения неисправности
• Тип управления: переменный ток (AC)
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку, ширина модуля 17,5 мм
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и влажностью
• Материал корпуса: самозатухающий пластик
• Соответствие стандарту: EN 61810-3 - требования к реле и аппаратам управления

Совместимость и монтаж

Реле контрольное для 3-фазных сетей Finder 70.61.8.400.0000 совместимо с любыми DIN-рейками стандарта TS 35. Напряжение подаётся на входные клеммы L1, L2, L3 - три фазы. Выходной контакт (1CO) подключается последовательно в цепь управления катушки контактора или пускателя. Подключение осуществляется винтовыми зажимами - рекомендуется использовать провода сечением 0,2–2,5 мм2. Кабельный ввод не предусмотрен - все соединения выполняются внутри щита.

Не требует внешнего питания - работает от контролируемой сети. Монтаж возможен в закрытых щитах с доступом для обслуживания. Для проверки работоспособности можно временно имитировать обрыв фазы - устройство должно отключить контакт.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который гарантирует безопасность и надёжность коммутационных элементов. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу и расположению клемм. Применение в соответствии с инструкцией снижает риск возгорания и поражения током. Степень защиты IP20 позволяет использовать устройство только во внутренних электроустановках, не подвергающихся воздействию влаги и пыли.

Преимущества

• Фиксированные настройки - не требуется калибровка, что снижает вероятность ошибки при монтаже
• Компактный формат (17,5 мм) - экономит место в щите, легко сочетается с другими модульными устройствами
• Высокая скорость реакции (0,5 с) - минимизирует время работы оборудования в аварийном режиме
• Надёжный винтовой контакт - устойчив к вибрациям и изменениям температуры
• Изготовлено компанией Finder - известный производитель с долгой историей в промышленной автоматизации

Ограничения применения

• Не предназначено для открытых площадок или помещений с высокой влажностью - IP20 не защищает от брызг и пыли
• Не подходит для постоянного подключения мощных нагрузок (>6 А) - только для управления цепями (например, пускателей)
• Не имеет функции регулировки времени задержки - нельзя адаптировать под специфические условия
• Не реагирует на перегрузку или перенапряжение - только на обрыв и чередование фаз
• Требует наличия трёхфазного напряжения 400 В - несовместимо с однофазными или 220 В системами

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль питания конвейерной линии на пищевом производстве - исключает запуск при неправильном порядке фаз
• Автоматизация системы вентиляции в административном здании - реле отключает вентиляторы при сбое в сети
• Щит управления станком ЧПУ - реле Finder 70.61.8.400.0000 встроено в цепь старта, чтобы двигатель не запустился при сбитой фазе

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 400 В - подключение к 220 В вызовет отказ устройства
• При использовании в вибрирующей среде затяните винты зажимов усилием 0,5–0,7 Нм - недостаточное усилие приведёт к нагреву
• Не используйте реле в качестве основного выключающего аппарата - оно управляет, но не коммутирует силовые токи
• При замене аналога убедитесь, что новый прибор также имеет фиксированную задержку 0,5 с - иначе возможно ложное срабатывание
• Для диагностики отключите одну фазу - реле должно открыть контакт через 0,5 с; затем восстановите питание - контакт закроется спустя 0,5 с
