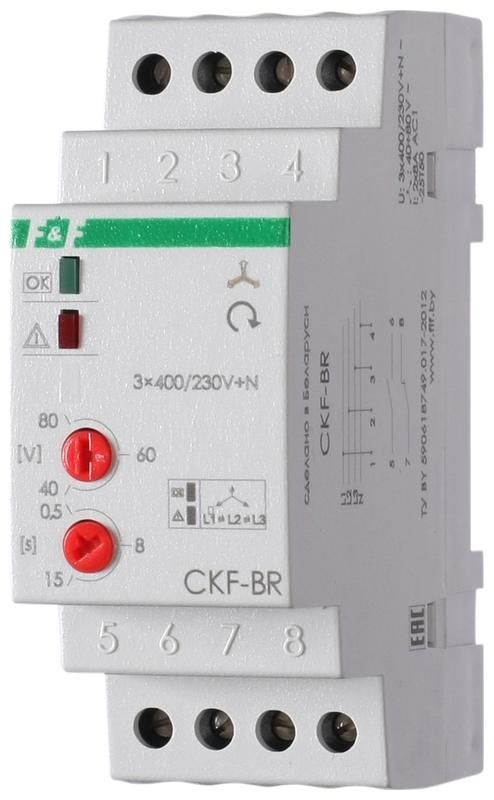

Реле контроля наличия и чередования фаз CKF-BR (монтаж на DIN-рейке 35мм; регулировка порога отключения; времени 3х400/230+N 2х8А 1Z 1R IP20) F&F EA04.002.003 Евроавтоматика

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.003 предназначено для защиты трёхфазных нагрузок от аварийных режимов сети — обрыва фаз, перекоса напряжений и неверного чередования. Устройство монтируется на DIN-рейку и подходит для систем с нейтралью, где важна надёжная работа двигателей и другого оборудования.

Назначение и область применения

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.003 защищает оборудование от повреждений, вызванных нештатными состояниями трёхфазной сети. Оно контролирует наличие всех трёх фаз, правильность их чередования, уровень асимметрии напряжений и обрыв нулевого провода. Подходит для установки в щитах управления двигателями, насосами, компрессорами, конвейерами и другими устройствами, чувствительными к качеству питания.

Технические характеристики

• Тип: реле контроля фаз
• Напряжение питания: 3×400 В / 230 В (L-N), переменный ток (AC)
• Коммутируемый ток: 16 А (максимальный), контактная группа 1NO+1NC — 2×8 А
• Задержка отключения: 0,5–15 секунд (регулируемая)
• Чувствительность к асимметрии: регулируемая, позволяет настроить порог отклонения напряжения между фазами
• Количество контактов: два — один нормально открытый (1NO), один нормально закрытый (1NC)
• Способ монтажа: на DIN-рейку 35 мм, занимает 2 модуля
• Индикация: светодиоды показывают состояние сети и работу реле
• Степень защиты: IP20 — защита от доступа пальцев и крупных частиц, не герметичное исполнение
• Рабочая температура: от –25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — для помещений с умеренным и холодным климатом, без воздействия осадков и прямой влаги
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.003 совместимо с любыми устройствами, управляемыми через контакторы или пускатели. Контакты 1NO и 1NC подключаются последовательно в цепь управления контактора. Для монтажа требуется DIN-рейка шириной 35 мм. Напряжение подводится к клеммам L1/L2/L3/N — важно соблюдать полярность нулевого провода. После подключения проверьте индикацию: зелёный свет означает штатное состояние, красный — аварию.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги и пыли — не применяйте в сырых, пыльных или наружных условиях. Устройство не имеет функции самодиагностики отказов — периодическая проверка работоспособности обязательна.

Преимущества

• Регулируемые параметры: можно настроить время отключения (0,5–15 с) и порог асимметрии под конкретную нагрузку
• Автоматическое возобновление работы: после восстановления нормального напряжения реле само возвращает контакты в рабочее положение
• Защита от обрыва N-провода: отличает эту модель от более простых аналогов
• Ясная индикация: цветовые сигналы позволяют быстро определить причину отключения
• Компактный формат: всего 2 модуля на DIN-рейке, экономит место в распределительном щите

Ограничения применения

• Не предназначен для постоянного подключения к сети выше 400 В — превышение напряжения приведёт к выходу из строя
• IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Не работает при отсутствии нулевого провода — требует подключения N-проводника
• Не поддерживает управление напрямую мощными нагрузками — только через внешний контактор
• Не рассчитано на длительную работу при температуре ниже –25 °C или выше +50 °C

Примеры использования

• Щит управления промышленным станком с трёхфазным двигателем — предотвращает поломку при перекосе фаз
• Система водоснабжения с насосами — защищает от срабатывания при обрыве нуля
• Конвейерная линия в пищевой промышленности — обеспечивает безопасное отключение при нарушении чередования
• Электрощиты в цехах с нестабильной сетью — снижает количество простоев из-за скачков напряжения

Практические советы

• При настройке порога асимметрии начинайте с минимального значения (например, 10%) и увеличивайте, если ложные срабатывания происходят при нормальных колебаниях сети
• Обязательно проверяйте подключение нулевого провода — даже временный обрыв N вызывает отключение
• Не используйте реле в цепях с постоянным током — оно работает только с переменным током
• При монтаже в щитах с большим числом устройств следите за тепловыделением — не располагайте рядом с нагревательными элементами
• Для удобства обслуживания рекомендуется использовать тестовый кнопочный модуль перед реле — позволит имитировать аварийные ситуации без отключения питания
