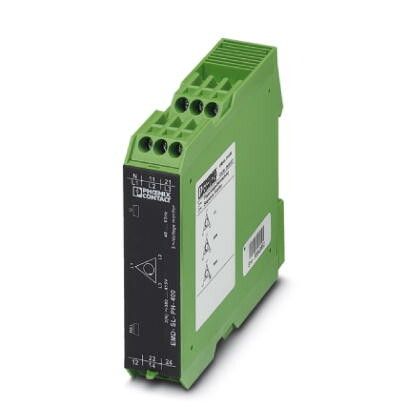

Контрольное реле EMD-SL-PH-400 | 2866077 Phoenix Contact

Контрольное реле EMD-SL-PH-400 от Phoenix Contact предназначено для контроля фаз в трёхфазных сетях переменного тока. Устройство защищает оборудование от повреждений из-за перекоса фаз, пропадания одной из фаз или неверной последовательности. Артикул 2866077 подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Контрольное реле EMD-SL-PH-400 отслеживает состояние трёх фаз сети: наличие напряжения, баланс нагрузки между фазами и правильную последовательность чередования. Если возникает нарушение - реле размыкает выходной контакт, отключая подключенную нагрузку. Применяется там, где важно предотвратить аварию из-за нестабильного питания: насосы, компрессоры, станки, конвейеры, системы вентиляции и другие устройства с трёхфазными двигателями.

Технические характеристики

• Работает от напряжения 400 В переменного тока (AC) - подходит для стандартных промышленных сетей 380–415 В
• Выходной контакт: одноконтактный, нормально замкнутый (NC), коммутирующая способность до 5 А при 250 В AC
• Защита от пропадания фазы, перекоса фаз и неверной последовательности
• Время срабатывания: менее 1 секунды после обнаружения нарушения
• Индикация состояния: светодиоды показывают наличие напряжения и работу реле
• Монтаж на DIN-рейку 35 мм

Совместимость и монтаж

EMD-SL-PH-400 устанавливается на стандартную DIN-рейку в распределительном щите. Подключение фаз L1, L2, L3 осуществляется через винтовые зажимы. Напряжение питания берётся непосредственно с контролируемых фаз - внешний источник питания не требуется. Выходной контакт подключается последовательно в цепь управления контактора или другого исполнительного устройства. Для надёжной работы необходимо соблюдать посадочные размеры и плотно затягивать клеммы - слабый контакт может вызвать ложное срабатывание.

Безопасность и стандарты

Контрольное реле EMD-SL-PH-400 соответствует требованиям EN 60947-5-1 и EN 61010-1. Обеспечивает базовую защиту от поражения электрическим током благодаря изолированному корпусу и классу защиты IP20. Не предназначен для установки во взрывоопасных средах или на открытом воздухе.

Преимущества

• Не требует внешнего источника питания - питание берётся с контролируемых фаз
• Быстрое реагирование на нарушения - меньше риска повреждения оборудования
• Чёткая индикация состояния позволяет оперативно выявить проблему
• Устойчив к колебаниям напряжения в рамках допустимых значений
• Фирменная надёжность Phoenix Contact - долгий срок службы даже в условиях повышенной вибрации

Ограничения применения

• Не работает при постоянном токе - только для переменного тока 400 В
• Не обеспечивает защиту от перегрузки или короткого замыкания - используется в паре с автоматическими выключателями
• Не подходит для систем с частотным регулированием (частотники) - искажённая форма сигнала может вызывать ложные срабатывания
• Не имеет функции самотестирования - при длительном бездействии рекомендуется периодическая проверка работоспособности

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - предотвращает перегрев двигателя при пропадании фазы
• Контроль питания конвейера на пищевом производстве - исключает сбои из-за перекоса фаз
• Подключение к пускателю станка с ЧПУ - снижает риск поломки дорогостоящего оборудования
• Обеспечение безопасного запуска вентиляционной установки в промышленном цехе

Практические советы

• Перед монтажом убедитесь, что напряжение на фазах находится в пределах 380–415 В - выход за эти границы может привести к отказу
• Проверьте последовательность фаз перед первым включением - особенно если провода были переобжаты
• Не используйте EMD-SL-PH-400 в качестве основного аппарата отключения - он лишь контролирует условие, а отключение выполняет контактор или автомат
• При шумных электросетях (например, рядом с частотниками) рассмотрите возможность установки входного фильтра
• Артикул 2866077 совместим со всеми типовыми щитами, поддерживающими DIN-рейку 35 мм - легко заменяется на аналогичные модели других производителей
