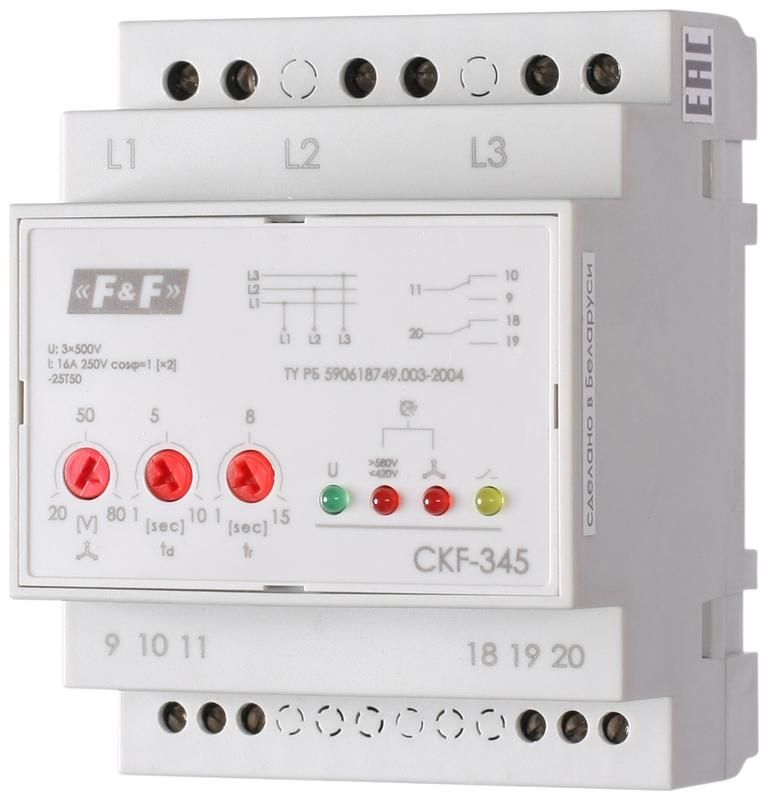

Реле контроля фаз для сетей с изолированной нейтралью CKF-345 (монтаж на DIN-рейке 35мм; регулировка порога отключения; контроль чередования фаз; 3х500В 2х8А 1х2P IP20) F&F EA04.004.001 Евроавтоматика

Реле контроля фаз CKF-345 от Евроавтоматика предназначено для защиты трёхфазных электродвигателей и оборудования в сетях с изолированной нейтралью. Устройство контролирует наличие фаз, баланс напряжения, чередование и предельные значения напряжения, обеспечивая безопасную автоматическую работу систем с монтажом на DIN-рейку 35 мм.

Назначение и область применения

Реле контроля фаз CKF-345 защищает оборудование от аварийных режимов трёхфазной сети: обрыва фазы, асимметрии напряжения, перегрузки или просадки напряжения, а также неверного чередования фаз. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, работающим от сети 3×500 В.

Технические характеристики

• Напряжение питания: 3 × 500 В переменного тока (AC)
• Коммутируемый ток: 8 А (два переключающих контакта)
• Тип контактов: НО/НЗ (нормально открытые / нормально закрытые)
• Время задержки срабатывания: 0,5–15 секунд (регулируемое)
• Пороги отключения:
  • Понижение напряжения: ниже 420 В
  • Повышение напряжения: выше 580 В
• Защита от обрыва фазы: да
• Контроль асимметрии фаз: да
• Контроль чередования фаз: да
• Индикация состояния: светодиодная
• Количество модулей DIN: 4
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не герметичное)
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, допускается запыление и повышенная влажность)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле CKF-345 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели - провода сечением до 2,5 мм2. Контакты реле (2NO/NC) подключаются последовательно в цепь управления контактором двигателя. После срабатывания устройство автоматически возвращается в рабочее состояние при восстановлении нормальных параметров сети. Учитывайте, что корпус не предназначен для установки вне щита - IP20 не защищает от влаги и пыли в условиях открытой среды.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Конструкция исключает возможность случайного доступа к токоведущим частям благодаря корпусу с защитой IP20. Автоматическое восстановление работы после устранения аварии снижает риск длительных простоев, однако требует проверки причин срабатывания перед включением нагрузки.

Преимущества

• Комплексный контроль: одновременно отслеживает 5 параметров - обрыв, асимметрию, перенапряжение, пониженное напряжение и чередование фаз
• Настройка времени задержки позволяет избежать ложных срабатываний при кратковременных колебаниях сети
• Автоматическое возобновление работы после нормализации параметров - минимизирует необходимость ручного вмешательства
• Чёткая световая индикация показывает текущее состояние устройства (норма / авария)
• Компактный формат (4 модуля DIN) экономит место в распределительном шкафе

Ограничения применения

• Не применяется в сетях с заземлённой нейтралью - предназначено только для изолированных нейтралей
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать во влажных, пыльных или наружных помещениях
• Не рассчитано на управление силовой цепью напрямую - работает только через контактор или пускатель
• Рабочая температура ограничена - не рекомендовано применение при температурах ниже –25 C или выше +50 C
• Не имеет функции защиты от короткого замыкания - требуется дополнительная аппаратура (автоматический выключатель)

Примеры использования

• Электронасосы в системах водоснабжения - предотвращает выход из строя двигателя при обрыве фазы
• Компрессоры в промышленных установках - защищает от перекоса напряжения, вызывающего перегрев
• Циркулярные станки и конвейеры - гарантирует правильное направление вращения при старте
• Щиты управления тепловыми установками - исключает запуск при недостаточном напряжении

Практические советы

• Проверьте соответствие напряжения сети 3×500 В - использование в сетях 380 В или 400 В может привести к некорректной работе
• При первом запуске отрегулируйте время задержки под конкретную нагрузку - длинные кабели или большие двигатели часто требуют увеличенной задержки (например, 10–15 с)
• Обязательно используйте отдельный автоматический выключатель перед CKF-345 - он не является защитой от КЗ
• При монтаже соблюдайте посадочные размеры DIN-рейки - устройство совместимо только со стандартными рейками 35 мм
• При срабатывании реле - всегда проверяйте причины аварии (обрыв, перекос, перенапряжение), прежде чем сбрасывать защиту
