Концевая втулка для металлорукава DN 50 мм | S66V50 DKC ДКС

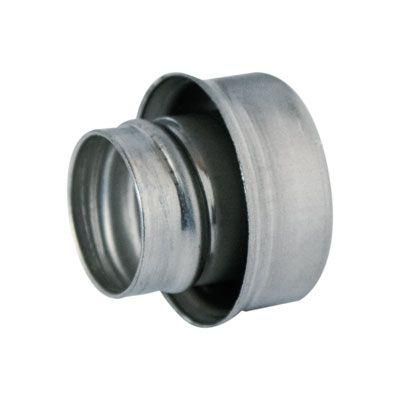

Втулка концевая для металлорукава DN 50 мм DKC - элемент защиты для окончаний металлорукава, предотвращающий порезы кабеля и травмы рук при монтаже. Произведена из оцинкованной стали, совместима с металлорукавами диаметром 50 мм и соответствует серии Cosmec бренда DKC.

Назначение и область применения

Втулка концевая для металлорукава DN 50 мм DKC устанавливается на открытые концы металлорукава после его нарезки. Её основная задача - перекрывать острые кромки металлической оплетки, которые могут повредить изоляцию проводов или причинить травму рабочему. Применяется там, где требуется безопасная прокладка кабелей через стенки, щиты, корпуса оборудования - например, в распределительных шкафах, на станках, конвейерах, в промышленных системах автоматизации.

Технические характеристики

• Номинальный диаметр: 50 мм - подходит для металлорукавов внутренним диаметром до 50 мм;
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Цвет: светло-серый - типичный цвет оцинкованного покрытия, не требует дополнительной окраски;
• Тип изделия: втулка концевая - предназначена для накручивания на внешнюю резьбу металлорукава;
• Артикул: s66v50 - уникальный идентификатор для заказа и учета в системах управления запасами.

Совместимость и монтаж

Втулка концевая для металлорукава DN 50 мм DKC совместима с любыми металлорукавами того же диаметра, имеющими наружную резьбу. Установка выполняется вручную: втулка просто накручивается на конец металлорукава до упора. Для надежного соединения рекомендуется проверить плотность посадки - втулка должна фиксироваться без люфта. Не используйте инструменты для затяжки - риск перекоса или повреждения резьбы.

Преимущества

• Защита кабелей - снижает риск пробоя изоляции из-за контакта с острыми кромками;
• Безопасность персонала - исключает порезы рук при работе с концами металлорукава;
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы даже во влажных помещениях;
• Простота установки - не требует сварки, клепки или специальных инструментов;
• Совместимость с серией Cosmec - гарантирует точное соответствие геометрии и резьбе других компонентов DKC.

Ограничения применения

• Не предназначен для использования в качестве герметизатора - не обеспечивает водонепроницаемость;
• Не применяется с металлорукавами другого диаметра - несовместим с DN 20, DN 25, DN 80 и т.д.;
• Не рассчитана на высокие механические нагрузки - не заменяет крепления или переходники;
• Не используется в агрессивных химических средах - цинк может разрушаться при длительном воздействии кислот или щелочей.

Примеры использования

• Подключение кабелей к электродвигателям внутри станков с ЧПУ;
• Проход кабелей через металлические панели распределительных щитов;
• Прокладка сигнальных линий в конвейерных системах на пищевых производствах;
• Фиксация проводов в зонах обслуживания промышленных роботов.

Практические советы

• Перед установкой удалите заусенцы с конца металлорукава - это улучшит качество резьбового соединения;
• Проверьте, чтобы резьба на металлорукаве была целой - поврежденная резьба не позволит плотно закрутить втулку;
• Используйте втулку концевую для металлорукава DN 50 мм DKC только с продуктами серии Cosmec - другие производители могут иметь отличную геометрию резьбы;
• При необходимости многократной сборки/разборки - периодически осматривайте резьбу на предмет износа;
• Для работы в сырых помещениях допустимо дополнительно нанести антикоррозийную смазку на резьбу - это увеличит долговечность.
