Концевой изолирующий зажим КИЗ-3 (100 шт) | SQ0519-0017 TDM

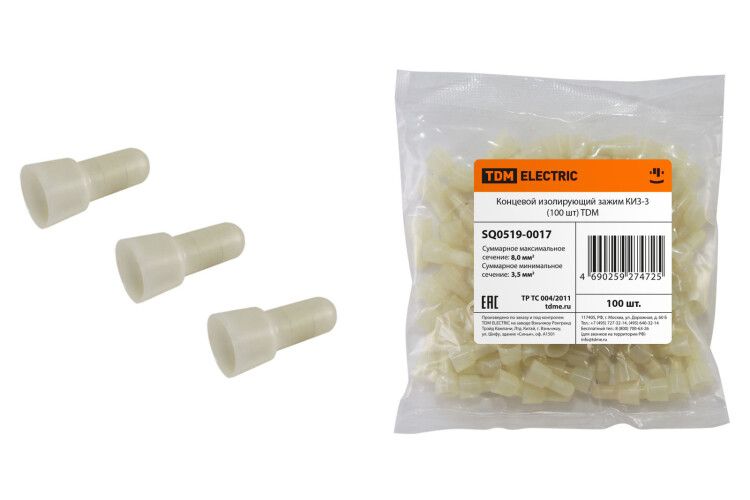

Концевой изолирующий зажим КИЗ-3 (100 штук) от TDM ELECTRIC - это компактное устройство для надёжного и изолированного оконечивания однопроволочных и многожильных медных проводов. Применяется в распределительных коробках, на щитах и в местах подключения оборудования, где важна долговечность и безопасность соединения.

Назначение и область применения

Концевой изолирующий зажим КИЗ-3 предназначен для создания постоянного, несъёмного соединения между проводом и контактной точкой. Он заменяет традиционные скрутки и изоленту, обеспечивая герметичную и механически прочную изоляцию. Подходит для использования в бытовых, промышленных и коммерческих электромонтажных работах - например, при подключении светильников, розеток, терморегуляторов и автоматических выключателей.

Технические характеристики

• Материал корпуса: нейлон - устойчив к УФ-излучению, химическим воздействиям и перепадам температур
• Контактная часть: лужёная медная трубка - обеспечивает хорошую проводимость и защищает от окисления
• Метод соединения: опрессовка с использованием пресс-клещей
• Рассчитан на провода сечением до 4 мм2 (медные, одножильные или многожильные)
• Количество в упаковке: 100 штук

Совместимость и монтаж

Концевой изолирующий зажим КИЗ-3 совместим с любыми пресс-клещами, имеющими матрицу для опрессовки цилиндрических наконечников. Перед монтажом необходимо зачистить конец провода на длину, соответствующую глубине трубки внутри зажима - обычно около 8–10 мм. После вставки провода зажим плотно сдавливается клещами до характерного щелчка. Соединение не требует последующей изоляции - сам зажим полностью изолирует токоведущую часть.

Безопасность и стандарты

Концевой изолирующий зажим КИЗ-3 изготовлен в соответствии с требованиями к электроустановкам, применяемым в России и странах ЕАЭС. Хотя явного указания стандарта в данных нет, материал и конструкция соответствуют принципам безопасности ГОСТ Р 50030.5.2 и IEC 60947-5-1 для изолированных соединений. Лужённая медная трубка снижает риск нагрева при длительной нагрузке.

Преимущества

• Не требует изоленты или термоусадки - всё в одном элементе
• Устойчив к случайному отсоединению - невозможно просто выдернуть провод
• Защита от коррозии благодаря лужёной меди
• Высокая скорость установки - меньше времени на монтаж по сравнению со скрутками
• Подходит для труднодоступных мест - компактный размер позволяет использовать даже в плотных распределительных коробках

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен разрыв контакта из-за различий в коэффициентах теплового расширения
• Не рекомендуется для проводов сечением более 4 мм2 - может возникнуть перегрев или недостаточная фиксация
• Требуется специальный инструмент - пресс-клещи; нельзя смонтировать вручную
• Соединение необратимо - после опрессовки зажим нельзя разобрать без повреждения

Примеры использования

• Оконечивание проводов перед подключением к автоматическому выключателю в щите
• Соединение фазного провода с клеммой светильника в потолочном коробе
• Фиксация проводов в системах управления конвейерами или насосами
• Монтаж в условиях повышенной влажности - например, в подвале или на улице (при условии защиты от прямого попадания воды)

Практические советы

• Выбирайте пресс-клещи с подходящей матрицей - проверьте соответствие диаметру зажима КИЗ-3
• Перед опрессовкой убедитесь, что провод полностью вошёл в трубку - не допускайте выступающих жил
• Храните упаковку с КИЗ-3 в сухом месте - хотя нейлон устойчив к влаге, влага на поверхности провода может снизить качество соединения
• Для массового монтажа используйте сразу всю упаковку - 100 штук позволяют закупить один раз и не беспокоиться о запасе на несколько проектов
• Не применяйте КИЗ-3 там, где требуется частая диагностика или замена проводов - он создан для постоянных соединений
