Соединительный изолирующий зажим СИЗ-3, 3,3 мм (1,5-6,0 ) оранжевый | 07-5218 REXANT MEET

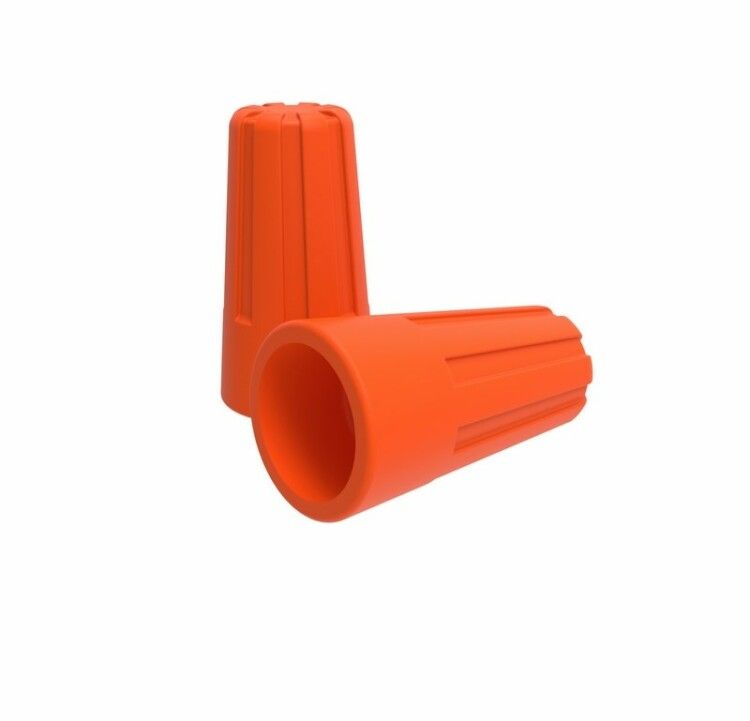

Соединительный изолирующий зажим СИЗ-3, ø 3,3 мм (1,5–6,0 мм2) оранжевый от Rexant предназначен для безопасного соединения и изоляции медных проводов сечением 1,5–5,75 мм2. Артикулы etm07-5218 и 07-5218 соответствуют стандартным требованиям к изолированным зажимам и подходят для монтажа в распределительных коробках, щитах и других закрытых участках.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-3, ø 3,3 мм (1,5–6,0 мм2) оранжевый используется для создания надёжного электрического соединения между двумя или более медными проводами. Применяется там, где требуется быстрая, безопасная и долговечная изоляция скрутки - например, при монтаже освещения, розеток, выключателей, внутренней проводки в домах, офисах и производственных помещениях. Подходит для работы в распределительных коробках, шкафах управления и других местах, недоступных для постоянного доступа.

Технические характеристики

• Диаметр проводника: 3,3 мм - оптимальный размер для плотной фиксации скрутки
• Суммарное сечение жил: 1,5–5,75 мм2 - совместим с одножильными и многожильными медными проводами
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 400 В переменного тока
• Рабочий температурный диапазон: –10…+75 C - подходит для помещений с нормальным микроклиматом, включая неотапливаемые зоны
• Цвет корпуса: оранжевый - стандартизированная цветовая маркировка для удобства идентификации
• Количество контактов: один - предназначены исключительно для парного соединения двух проводов
• Контактная часть: стальная оцинкованная пружина - устойчива к коррозии и сохраняет упругость
• Корпус: нейлон 6.6, безгалогенный - не поддерживает горение, экологичен, устойчив к механическим нагрузкам

Совместимость и монтаж

Зажим СИЗ-3 монтируется на предварительно зачищенные и скрученные концы проводов. Для правильного соединения:

• Защитную изоляцию снимают на длину 10–15 мм
• Жилы скручивают друг с другом руками или плоскогубцами - не перетягивать!
• На скрутку накручивают зажим по часовой стрелке до упора - слышен характерный щелчок
• Не допускается использование с алюминиевыми, медно-алюминиевыми или многожильными проводами сечением свыше 5,75 мм2
• Зажим не требует инструментов, не имеет болтов или винтов - монтаж занимает 5–10 секунд

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ-3, ø 3,3 мм (1,5–6,0 мм2) оранжевый изготовлен в соответствии с требованиями ГОСТ Р 50597-93. Корпус выполнен из самозагасающего материала - не поддерживает горение, что снижает риск возгорания при КЗ. Наличие изоляции исключает контакт с токоведущими частями даже при случайном прикосновении. Материал корпуса не содержит галогенов - при нагреве не выделяет токсичных газов.

Преимущества

• Надёжное удержание скрутки благодаря конической пружине - не ослабевает со временем
• Полная изоляция - исключает пробой, замыкание и поражение током
• Удобство монтажа - не нужны паяльник, клеммы или термоусадка
• Долгий срок службы - материал корпуса устойчив к УФ, влаге и химическим воздействиям
• Экономия времени - установка без инструментов позволяет ускорить сборку
• Визуальный контроль - оранжевый цвет легко отличается от других зажимов

Ограничения применения

• Не применяется для алюминиевых проводов - возможна оксидация и потеря контакта
• Не рекомендован для проводов с суммарным сечением выше 5,75 мм2 - риск неплотного захвата
• Не предназначен для открытой прокладки - не защищён от внешних механических повреждений
• Не использовать в условиях постоянной вибрации или ударных нагрузок - возможно ослабление фиксации
• Не подлежит демонтажу без повреждения - после снятия пружина теряет упругость

Примеры использования

• Подключение светильников в распределительной коробке
• Объединение проводов при замене старой проводки на новую
• Соединение фазных проводов в автоматических выключателях
• Монтаж розеточных групп в квартире или офисе
• Сборка временных электросхем на объектах

Практические советы

• Перед установкой проверьте сечение каждого провода - сумма должна попадать в диапазон 1,5–5,75 мм2
• Скрутка должна быть плотной, но без перегибов - слишком тугая скрутка деформирует пружину
• Не используйте зажим в качестве основной точки подключения к оборудованию - он служит лишь для ответвлений
• При работе в сыром помещении убедитесь, что внутри коробки нет конденсата - хотя корпус герметичен, влага внутри скрутки снижает надёжность
• Выбирайте цвет по типу цепи: оранжевый часто используют для фазных проводов - это помогает при диагностике
• Артикулы etm07-5218 и 07-5218 взаимозаменяемы - различаются только форматом номера продавца
