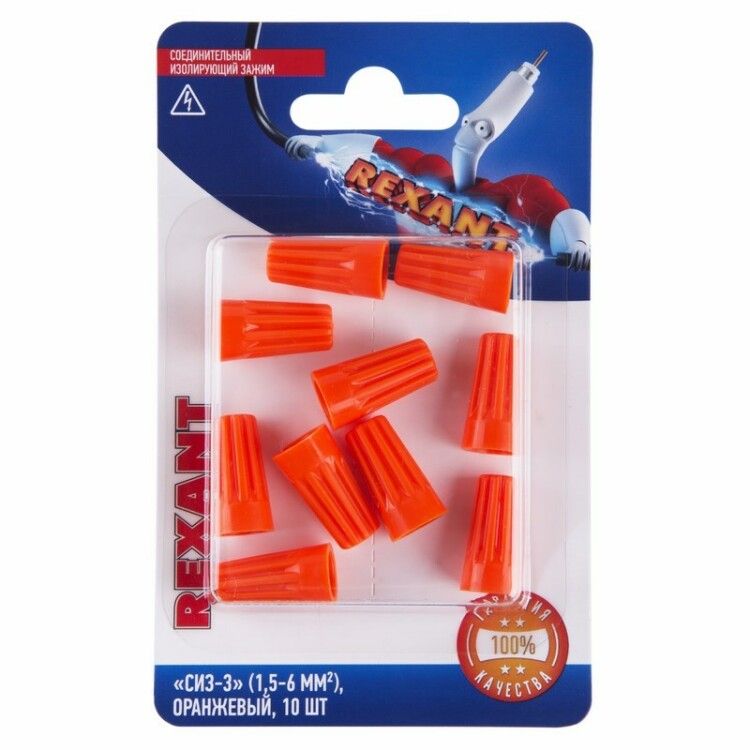

Соединительный изолирующий зажим "СИЗ-3" (1,5-6 мм²), оранжевый, (10шт.) | 06-0232-B10 REXANT MEET

Соединительный изолирующий зажим СИЗ-3 (1,5–6 мм2) от Rexant - компактное решение для безопасного соединения и изоляции одножильных медных проводов сечением 1,5–6 мм2. Артикулы etm06-0232-b10 и 06-0232-b10 подходят для быстрого монтажа в распределительных коробках, щитах и других точках ответвления.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-3 предназначен исключительно для соединения двух или более медных проводов путём скручивания внутри него. Он выполняет две функции: механическая фиксация скрутки и электроизоляция. Применяется в домашней и промышленной электропроводке - например, при подключении светильников, розеток, автоматических выключателей, терморегуляторов. Не используется для алюминиевых, многожильных или тонкопроволочных проводов.

Технические характеристики

• Сечение провода: 1,5 – 6 мм2 (соответствует диаметру 1,4 – 2,8 мм)
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: от −10 C до +75 C
• Материал корпуса: нейлон 6.6, безгалогенный, самозагасаемый
• Контактная деталь: стальная оцинкованная пружина конической формы
• Цвет: оранжевый (стандартная цветовая маркировка для данного класса сечений)
• Количество контактов: один (соединяет несколько проводов в одной точке)
• Количество в упаковке: 10 штук

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-3 совместим только с одножильными медными проводами. Перед установкой необходимо:

• Зачистить изоляцию с концов проводов на 10–12 мм;
• Скрутить провода рукой или плоскогубцами - плотно, без перекосов;
• Надеть зажим сверху и закрутить по часовой стрелке до упора - слышен характерный щелчок.

Не допускается использование с проводами меньшего сечения (менее 1,5 мм2) - они будут плохо удерживаться. Также запрещено применять для силовых цепей выше 600 В или в условиях постоянной вибрации без дополнительной фиксации.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, который соответствует требованиям к материалам, не поддерживающим горение. Отсутствие галогенов снижает риск образования токсичных паров при перегреве. Соответствует ГОСТ Р 50597-93 (технический регламент на изолирующие зажимы). Напряжение 600 В позволяет использовать в сетях 220/380 В без риска пробоя.

Преимущества

• Надёжная фиксация благодаря конической пружине - не ослабевает со временем
• Автоматическая изоляция - не требует дополнительной изоленты
• Устойчив к перепадам температур и влаге в пределах рабочих условий
• Легко монтировать даже в ограниченном пространстве
• Экономит время при массовом монтаже

Ограничения применения

• Не алюминиевые, медно-алюминиевые или многожильные провода
• Не рекомендован для открытых участков вне помещений - не имеет защиты IP
• Не следует использовать в местах с частыми ударными нагрузками или сильной вибрацией
• Запрещён монтаж вблизи нагревательных элементов выше +75 C
• Не заменяет коммутационную аппаратуру - нельзя использовать вместо клеммника или автомата

Примеры использования

• Подключение люстры в распределительной коробке
• Объединение трёх проводов от розеток перед входом в групповой автомат
• Соединение проводов теплого пола с термостатом
• Переброска фазы между соседними выключателями
• Монтаж освещения в офисах, квартирах, торговых помещениях

Практические советы

• Выбирайте СИЗ-3 именно для сечения 1,5–6 мм2; для менее толстых проводов используйте СИЗ-1 или СИЗ-2, для больших - СИЗ-4
• Проверьте, что все провода входят свободно - если трудно завести, значит, слишком много жил или сечение больше 6 мм2
• После монтажа потяните каждый провод - он не должен выскальзывать
• Артикулы etm06-0232-b10 и 06-0232-b10 - это одна и та же продукция Rexant, просто разные номера поставщиков
• Храните в сухом месте - хотя корпус герметичен, длительная влага может повредить контактную пружину
