Соединительный изолирующий зажим СИЗ-1 - 79495 КВТ

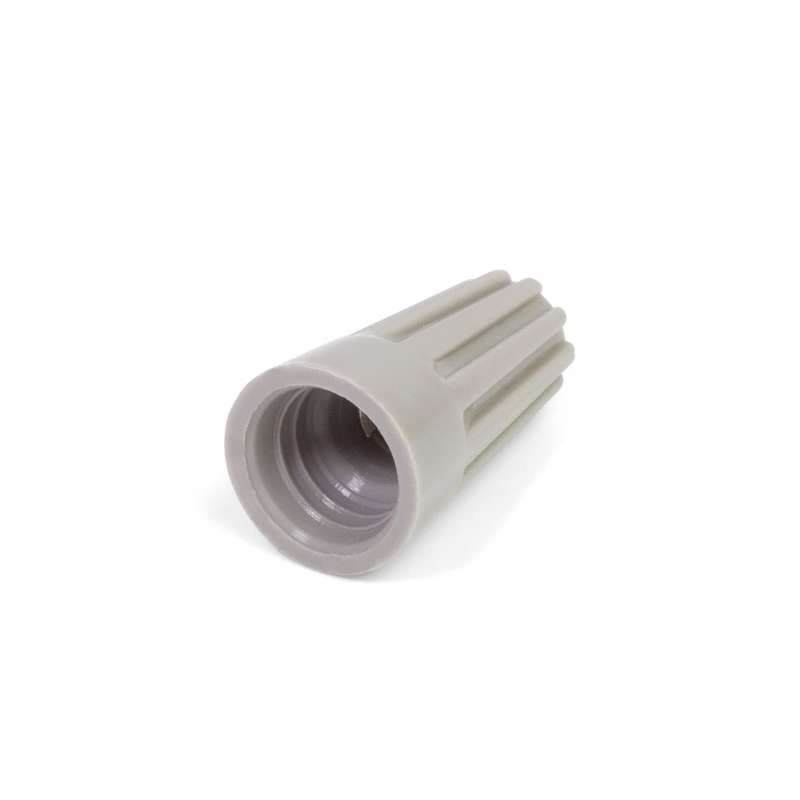

Зажим соединительный изолирующий СИЗ-1 1.0-3.0 мм2 серый (упаковка 100 штук) от бренда КВТ предназначен для безопасного соединения и изоляции медных проводов с суммарным сечением от 1,0 до 3,0 мм2. Простой монтаж, надежная фиксация и высокая степень защиты делают этот зажим популярным решением в бытовых и промышленных электромонтажных работах.

Назначение и область применения

Зажим СИЗ-1 используется для создания электрического соединения между двумя или более медными проводами путём их скручивания и последующего навинчивания корпуса. Подходит для работы в распределительных коробках, щитах, светильниках, бытовой технике и других устройствах, где требуется надёжное и изолированное соединение. Не применяется для алюминиевых или комбинированных проводов.

Технические характеристики

• Суммарное сечение проводов: 1,0–3,0 мм2
• Номинальный ток: 5 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал контактной части: сталь, оцинкованная
• Материал изоляционного корпуса: полипропилен (PP), безгалогенный
• Диаметр внешний: 8,5 мм
• Диаметр внутренний: 2,7 мм
• Рабочая температура: от –40 C до +70 C
• Температурная стойкость изоляции: до 105 C
• Количество контактов: 5
• Цвет корпуса: серый
• Нормативный документ: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Зажим СИЗ-1 совместим только с медными однопроволочными или многопроволочными проводами. Перед установкой необходимо:

• Защитить концы проводов от повреждений и удалить изоляцию на длину 10–12 мм;
• Скрутить провода друг с другом по часовой стрелке до плотного состояния;
• Надеть зажим на скрутку и закрутить его по часовой стрелке до упора - не используйте инструмент, достаточно пальцев.

Пружина внутри зажима автоматически фиксирует скрутку, обеспечивая равномерное давление. Монтаж занимает несколько секунд, не требует пайки, сварки или опрессовки.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полипропилена, который не выделяет токсичных веществ при перегреве. Полная изоляция скрутки исключает риск замыкания, поражения током и возгорания. Соответствует требованиям ТУ 3424-036-97284872-2006, что гарантирует соответствие российским нормам безопасности для слаботочных и силовых цепей до 400 В.

Преимущества

• Надёжная фиксация благодаря конической пружине - не ослабевает со временем даже при вибрациях.
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям.
• Электроизоляция на уровне IP20 - защищает от случайного прикосновения к токоведущим частям.

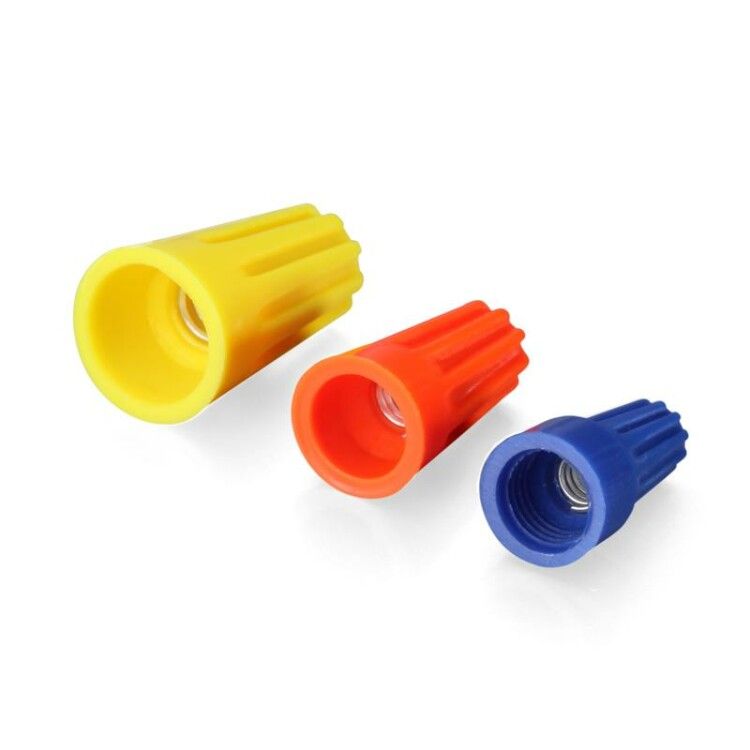

• Легко различаются по цвету - серый цвет соответствует сечению 1–3 мм2, упрощает идентификацию при обслуживании.
• Не требует специальных инструментов - можно использовать в труднодоступных местах.
• Подходит для многократного демонтажа и переустановки без потери качества соединения.

Ограничения применения

• Не предназначены для алюминиевых, медно-алюминиевых или многожильных проводов с сечением выше 3,0 мм2.
• Не рекомендованы для открытой прокладки вне помещений - не имеют защиты от воды и пыли (не IP65/IP67).
• Не подходят для постоянной эксплуатации при температурах выше 105 C - возможна деформация изоляции.
• Не используются в цепях переменного тока выше 400 В или постоянного тока выше 400 В.
• Не следует применять в условиях повышенной химической агрессии (например, вблизи кислотных паров).

Примеры использования

• Соединение проводов в распределительной коробке квартиры.
• Фиксация проводки в осветительных приборах (люстра, бра).
• Объединение проводов в бытовых приборах - холодильник, стиральная машина.
• Монтаж временных электросетей на объектах с ограниченным доступом к инструментам.
• Ремонт старой проводки без вскрытия стен - когда невозможно выполнить пайку.

Практические советы

• Перед установкой проверьте, чтобы все провода были одинакового материала (только медь) и точно попали в диапазон 1,0–3,0 мм2 - иначе соединение будет ненадёжным.
• Не перетягивайте зажим - он затягивается до упора, дальнейшее усилие не увеличит надёжность, а может повредить пружину.
• Если провода слишком мягкие или тонкие, перед скручиванием слегка скрутите их плоскогубцами - так они лучше удерживаются в пружине.
• При использовании в сырых помещениях (ванная, подвал) дополнительно обмотайте место соединения термоусадкой - СИЗ-1 не герметичен.
• Упаковка из 100 штук экономична для крупных проектов - храните в сухом месте, избегайте прямого солнечного света.
