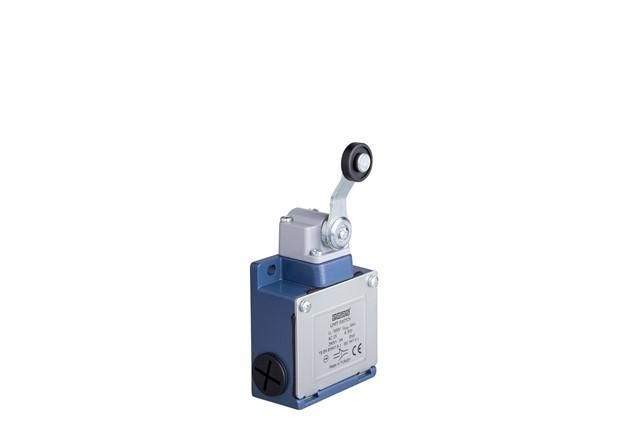

Концевой выключатель EMAS L53K13MEP125

Концевой выключатель EMAS артикула l53k13mep125 - механический устройство для фиксации положения движущихся частей оборудования. Применяется в автоматизированных системах, где требуется надёжная сигнализация предельного положения.

Назначение и область применения

Концевой выключатель EMAS l53k13mep125 используется для регистрации достижения механизмом крайнего положения - например, когда стол станка доходит до упора, либо дверца машины полностью закрывается. Он передаёт сигнал на контроллер, чтобы остановить двигатель или изменить направление движения. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель
• Контакты: нормально замкнутые (NC) и нормально разомкнутые (NO) - комбинированная схема
• Максимальный ток: 10 А при напряжении до 250 В переменного тока
• Рабочий ход рычага: около 4–8 мм (зависит от усилия и типа контакта)
• Степень защиты: IP67 - герметичный корпус защищает от пыли и временного погружения в воду
• Материал корпуса: термостойкая пластмасса
• Рабочая температура: от –25 C до +70 C
• Механическая износостойкость: более 1 млн циклов срабатывания

Совместимость и монтаж

Устройство имеет стандартную резьбовую основу M16x1,5 для крепления в отверстие. Для подключения используются два клеммника с зажимами под провода сечением до 2,5 мм2. Устанавливается в корпус или на раму так, чтобы активирующий элемент (рычаг или ролик) точно сталкивался с движущейся частью механизма. Не требует внешнего питания - работает как пассивный переключатель.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 для аппаратов управления. Конструкция обеспечивает безопасную работу в условиях повышенной запылённости и влажности благодаря классу защиты IP67. Нет открытых токоведущих частей вне корпуса.

Преимущества

• Высокая долговечность - рассчитан на сотни тысяч циклов без потери точности
• Герметичный корпус позволяет использовать в агрессивных средах - на производствах с брызгами масла, воды или пыли
• Простая замена - совместим со многими аналогами по габаритам и креплению
• Не требует обслуживания - никаких регулировок после установки

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP67 допускает лишь временное воздействие
• Не рекомендован для высокочастотных срабатываний свыше 60 раз в минуту - возможен преждевременный износ контактов
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX
• Чувствителен к ударным нагрузкам выше 50 G - требуется защита от резких механических воздействий

Примеры использования

• На металлообрабатывающем станке - определяет крайнее положение суппорта
• На конвейере - сигнализирует о попадании изделия в зону сортировки
• В дверном механизме - отключает питание при полном открывании/закрывании
• В системе подъёмника - прекращает движение при достижении верхней или нижней точки

Практические советы

• Перед установкой проверьте, что рычаг выключателя свободно перемещается без трения о соседние детали
• Используйте кабели с экранированием при прокладке рядом с силовыми линиями - снижает помехи
• При монтаже в местах с вибрацией закрепите провода хомутиками, чтобы исключить нагрузку на клеммы
• Заменяйте выключатель при появлении задержек в срабатывании или характерного щелчка - это признак износа внутренних контактов
• Обратите внимание на посадочный диаметр - он соответствует стандартному M16, но не все крепёжные отверстия имеют одинаковую глубину
