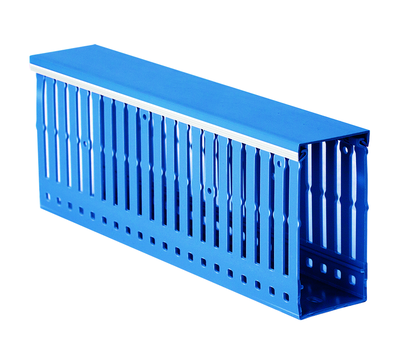

Короб перфорированный RL6 120х80 син. (дл.2м) ДКС 01259RL

Короб перфорированный синий RL6 120x80 от DKC (ДКС), артикул 01259rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов автоматизации и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный синий RL6 120x80 используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих кабелей в условиях промышленной автоматизации, на конвейерах, станках и в системах АСУ ТП. Перфорация позволяет легко крепить кабели хомутиками, а открытый доступ упрощает обслуживание и модификацию проводки.

Технические характеристики

• Размеры: 120 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Полезное сечение: 8673 мм2 - достаточное для размещения множества кабелей без перегрузки
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: синий
• Тип крепления: перфорация с шагом 10 мм
• Ширина выреза (отверстия): 4 мм
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да - обеспечивает защиту от внешних воздействий и случайного контакта

Совместимость и монтаж

Короб перфорированный синий RL6 120x80 совместим со всеми типами кабельных хомутиков, зажимов и креплений, которые подходят под шаг перфорации 10 мм. Крышка крепится на защелках - её можно открывать и закрывать без инструментов. Для монтажа используйте саморезы или болты через перфорационные отверстия. Учитывайте, что толщина стенки короба не позволяет использовать слишком длинные крепежи - оптимальная глубина вворачивания - до 6 мм. Короб можно резать ножовкой по металлу или пластиковому резаку без деформации кромок.

Безопасность и стандарты

Материал ПВХ соответствует классу горючести ПВ-0 - не поддерживает горение и само затухает после удаления источника пламени. Это делает короб перфорированный синий RL6 120x80 безопасным для установки в помещениях с повышенными требованиями к пожарной безопасности. Продукт соответствует общепринятым нормам для комплектующих электрооборудования, применяемых в промышленной автоматизации.

Преимущества

• Высокая прочность при низких температурах - не становится хрупким при –40 C
• Удобство сборки благодаря равномерной перфорации с шагом 10 мм
• Защита от перегрева - воздушный поток проходит между кабелями через отверстия
• Легкий вес и простота обработки - можно резать, сверлить, изгибать без специального инструмента
• Крышка предотвращает попадание пыли, влаги и сторонних предметов внутрь короба

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты от воды и пыли
• Не рекомендован для прямой прокладки в агрессивных средах (например, с постоянным воздействием масел, растворителей или кислот)
• При использовании в местах с сильными вибрациями требуется дополнительная фиксация - короб не рассчитан на ударные нагрузки
• Максимальная рабочая температура +60 C - не следует применять рядом с нагревательными элементами без теплоизоляции

Примеры использования

• Фиксация кабелей питания и сигналов в шкафах ЧПУ станков
• Организация проводки в распределительных щитах заводских линий
• Прокладка кабелей в системах автоматического контроля технологических процессов
• Использование в холодильных камерах и цехах с низкими температурами

Практические советы

• При прокладке большого количества кабелей - не заполняйте сечение более чем на 60%, чтобы обеспечить охлаждение
• Для удобства маршрутизации кабелей используйте переходники и углы серии Quadro - они совместимы по форме и креплению
• При необходимости удлинения короба - стыкуйте два элемента внахлёст и фиксируйте через перфорацию
• Синий цвет помогает визуально отличать этот короб от других в шкафу - например, от белых или серых аналогов
• Проверьте посадочные размеры перед заказом - ширина 120 мм требует минимум 130–140 мм свободного места в шкафу
