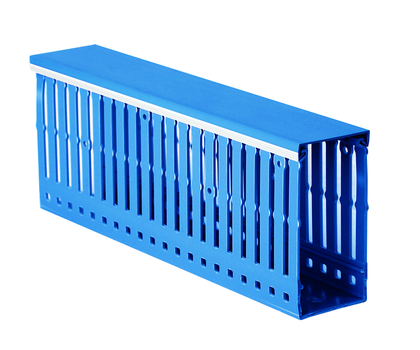

Короб перфорированный RL6 40х80 син. (дл.2м) ДКС 01260RL

Короб перфорированный синий RL6 40x80 от DKC (ДКС), артикул 01260rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов автоматизации и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный синий RL6 40x80 используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих кабелей в условиях промышленной автоматизации, на конвейерах, станках и в системах АСУ ТП. Применяется там, где важны теплоотвод, доступ к проводам и компактная организация кабельного поля.

Технические характеристики

• Габариты: 40 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Тип крепления: перфорация по всей поверхности
• Шаг перфорации: 10 мм
• Ширина выреза (зазора): 4 мм
• Ширина зуба (оставшегося участка): 6 мм
• Полезное сечение: 2745 мм2
• Цвет: синий
• Наличие крышки: да, съемная
• Рабочий температурный диапазон: от –40 C до +60 C

Совместимость и монтаж

Короб перфорированный синий RL6 40x80 совместим со всеми элементами серии Quadro от DKC. Крепится к стенкам шкафа через перфорацию с помощью болтов, заклепок или хомутов. Установка возможна как вертикально, так и горизонтально. Съемная крышка позволяет легко вводить и обслуживать кабели без демонтажа всего короба. Для точного расположения кабелей используйте шаг перфорации 10 мм - он соответствует стандартным интервалам крепежа.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что исключает распространение пламени при возгорании (класс горючести ПВ-0). Соответствует требованиям безопасности для внутренней установки в электрооборудование. Материал не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Высокая теплопередача благодаря перфорации - снижает риск перегрева кабелей
• Удобство монтажа: можно фиксировать в любом месте по перфорации, без сверления
• Защита от внешних воздействий: крышка предотвращает попадание пыли и случайные контакты
• Стойкость к низким температурам - не теряет жесткости при –40 C
• Эргономичная форма: оптимальное сечение 2745 мм2 позволяет размещать до 15–20 кабелей среднего сечения

Ограничения применения

• Не предназначен для наружной установки - не имеет герметичной защиты IP
• Не рекомендуется для прокладки кабелей под напряжением выше 1000 В без дополнительной изоляционной оболочки
• Не следует использовать в местах с постоянным механическим ударным воздействием - материал ПВХ хрупок при динамических нагрузках
• Запрещено применять в средах с агрессивными химическими веществами (например, растворители, масла)

Примеры использования

• Организация кабельных трасс в шкафах ЧПУ станков
• Фиксация сигналов датчиков и исполнительных механизмов в системах автоматизации
• Разделение силовых и слаботочных цепей внутри щита управления
• Прокладка кабелей в холодильных камерах и на открытых площадках с контролируемым микроклиматом

Практические советы

• При проектировании учтите, что полезное сечение 2745 мм2 - это максимальная площадь для свободного прохода кабелей; не заполняйте короб более чем на 60–70%, чтобы обеспечить охлаждение
• Для удобства прокладки используйте кабельные зажимы, фиксируемые в перфорации - они удерживают провода и предотвращают перегибы
• При необходимости удлинения короба перфорированный синий RL6 40x80 можно резать ножницами по металлу - перфорация сохраняется равномерно
• Выбирайте цвет синий для визуального отличия от других типов коробов - особенно полезно при обслуживании сложных шкафов
• Артикул 01260rl - часть серии Quadro от DKC; все элементы этой серии взаимозаменяемы и совместимы между собой
