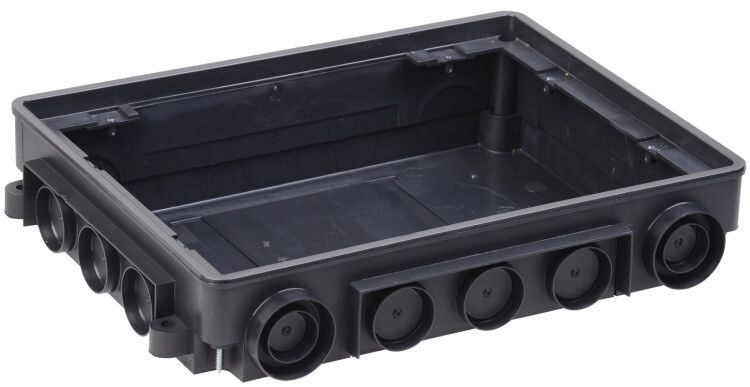

Коробка напольная ONFLOOR PRIMER 12 модулей 332x250 мм IEK KNU-12-PA-9011

Коробка напольная ONFLOOR 12 модулей от IEK - это специализированная конструкция для скрытой установки в бетонные полы, предназначенная для последующего монтажа лючка KNL-57-12-7012. Артикул knu-12-pa-9011 обеспечивает надежное решение для коммуникаций в полах зданий с требованием к защите от механических воздействий и пыли.

Назначение и область применения

Коробка напольная ONFLOOR 12 модулей используется для создания технологических ниш в бетонных перекрытиях, где после заливки устанавливаются лючки доступа для кабельных систем, силовых или слаботочных проводов. Подходит для объектов с высокими требованиями к эстетике и безопасности: офисы, торговые центры, медицинские учреждения, производственные помещения. Применяется там, где требуется спрятать точки подключения под уровнем пола, сохраняя возможность доступа для обслуживания.

Технические характеристики

• Форма: прямоугольная, с плоским основанием для равномерного распределения нагрузки
• Габариты: 332 × 250 мм - внешние размеры, соответствуют габаритам установленного лючка
• Минимальная глубина встраивания: 57 мм - минимальная толщина бетона, необходимая для фиксации
• Регулируемая высота: от 57 до 75 мм - позволяет адаптироваться под толщину плиты
• Материал: полиамид - прочный термостойкий пластик, устойчивый к химическим воздействиям
• Цвет: черный - маскирует следы эксплуатации и совпадает с цветом лючка
• Степень защиты IP30 - защита от твердых предметов более 2,5 мм, не предназначена для контакта с водой
• Рабочая температура: от –5 C до +50 C - допустимо использование в отапливаемых и неотапливаемых помещениях с контролируемым микроклиматом
• Срок службы: 10 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Коробка напольная ONFLOOR 12 модулей совместима только с лючком KNL-57-12-7012. Установка выполняется до заливки бетона:

• Перед монтажом просверлите отверстия в основании коробки для фиксации анкерами или арматурой
• Высоту корпуса регулируйте винтами на каждом углу - они поднимают или опускают внутренний вкладыш
• Для бетонных плит толще 75 мм используйте нивелирующий комплект KNK-SN-9011 (продается отдельно)
• Подключите электромонтажные трубы диаметром 25, 32 или 40 мм, либо металлический лоток 35×100 мм через подготовленные вводы
• Обязательно закройте коробку защитной крышкой перед заливкой - она предотвращает попадание раствора внутрь
• После затвердевания бетона крышку демонтируйте - она одноразовая

Безопасность и стандарты

Коробка напольная ONFLOOR 12 модулей соответствует требованиям к механической прочности и устойчивости к нагреву при нормальных условиях эксплуатации. Степень защиты IP30 гарантирует безопасность от случайного контакта с инструментами или крупными частицами, но не защищает от воды. Не применяется в местах с повышенной влажностью, на улице или в подвалах без системы водоотведения.

Преимущества

• Регулировка высоты без замены всей коробки - экономит время и материалы при изменении толщины пола
• Предустановленные вводы для труб и лотков - снижают риск повреждений при монтаже
• Защитная крышка в комплекте - минимизирует риск забивания канала раствором
• Полиамидный корпус - легче металла, не ржавеет, не требует антикоррозийной обработки
• Совместимость с сериями IEK PRIMER - единая система компонентов для удобства проектирования

Ограничения применения

• Не предназначена для установки в полы с теплым полом - возможен перегрев материала при температурах свыше 50 C
• IP30 не обеспечивает защиту от влаги - запрещено применение в сырых помещениях, на улице, в подземных парковках
• Только для бетонных полов - несовместима с деревянными, настильными или подвесными полами
• Не содержит розеток или устройств - является только базовой конструкцией для дальнейшей сборки
• Требуется точная координация с проектом - нельзя менять расположение после заливки

Примеры использования

• Офисные здания: скрытые точки питания для мобильных зарядных станций под столами
• Аудитории и конференц-залы: подключение проекторов, микрофонов и видеосистем
• Производственные участки: доступ к кабелям управления автоматизированными линиями
• Медицинские центры: скрытые вводы для оборудования в операционных и диагностических кабинетах
• Жилые дома с “умным” домом: интеграция систем контроля и связи в полы без порчи интерьера

Практические советы

• Проверьте толщину бетонной плиты до заказа - если она больше 75 мм, сразу закажите комплект KNK-SN-9011
• Закрепляйте коробку до заливки - не ждите, пока бетон начнет схватываться
• Используйте уровень при регулировке высоты - даже 1–2 мм перепада могут помешать плотному прилеганию лючка
• Не используйте коробку как несущую платформу - она не рассчитана на вес людей или тяжелого оборудования
• Храните в сухом месте - хотя материал устойчив, длительное воздействие влаги может повлиять на герметичность вводов
• Сохраняйте инструкцию - при необходимости замены лючка или ремонта важно знать, что именно встроено в пол
