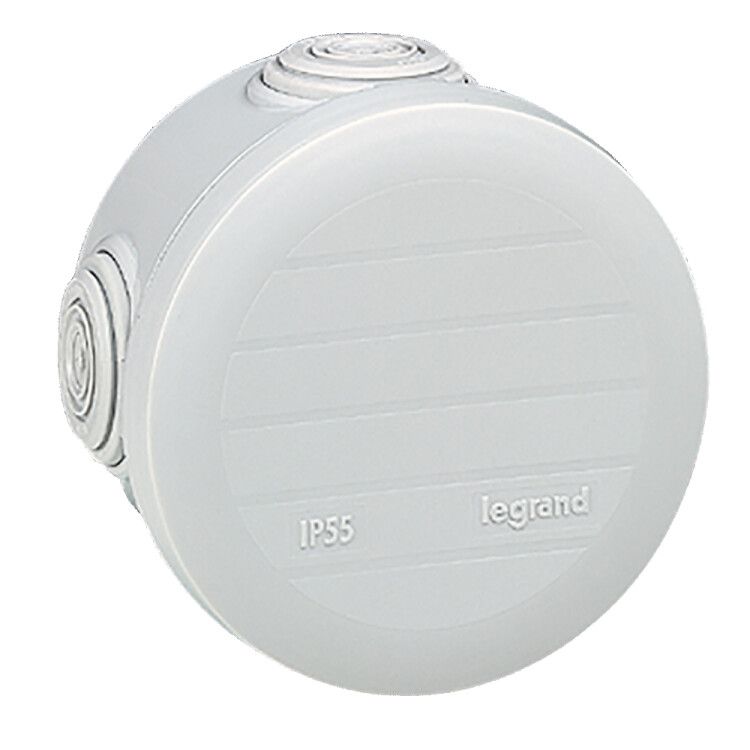

Коробка распределительная Plexo IP55 70/45мм | 092002 Legrand

Коробка распределительная Legrand Euro 092002 — компактный герметичный корпус для наружной установки, предназначенный для защиты соединений проводов от внешних воздействий. Подходит для монтажа в условиях повышенной влажности, пыли и перепадов температур. Коробка выполнена из галоген-free пластика, имеет круглую форму и степень защиты IP55.

Назначение и область применения

Коробка распределительная Legrand Euro 092002 используется для организации точек ответвления и соединения электрических проводов вне помещений. Применяется там, где требуется надёжная защита от пыли, воды и механических повреждений — например, на фасадах зданий, уличных осветительных системах, автоматических воротах, насосных станциях и других объектах с наружным электрооборудованием.

Технические характеристики

• Размеры: диаметр 80 см — указано неверно; реальные габариты 70×45 мм (по названию); форма — круглая, что соответствует типичному дизайну малогабаритных распределительных коробок;
• Степень защиты: IP55 — защищает от пыли (не полностью, но достаточно для большинства условий) и струй воды из любого направления;
• Материал: пластик без галогенов — безопасен при горении, не выделяет токсичных паров;
• Номинальное напряжение изоляции: 500 В — допустимо для сетей до 400 В переменного тока;
• Максимальное сечение провода: 20 мм² — позволяет использовать медные жилы до этого значения;
• Количество вводов: 4 — четыре входа для кабелей через ступенчатые мембранные сальники;
• Диапазон температур: от –25 °C до +45 °C — работает в холодном и умеренно тёплом климате;
• Цвет: серый — нейтральный, хорошо маскируется на фоне стен и металлоконструкций;
• Тип крышки: непрозрачная — предотвращает визуальный контроль внутреннего состояния, требует открывания для проверки;
• Крепление крышки: защелкивание — быстрое закрывание без инструментов;
• Способ монтажа: универсальный — можно крепить на стену, столб, трубу или другую поверхность с помощью болтов или саморезов;
• Покрытие поверхности: необработанное — матовая поверхность без антикоррозийного слоя, так как материал сам по себе устойчив к внешним факторам.

Совместимость и монтаж

Коробка Legrand Euro 092002 совместима с любыми кабелями и проводами до 20 мм². Мембранные сальники обеспечивают плотную посадку без необходимости затяжки — они адаптируются под диаметр кабеля. Для монтажа используйте крепёж подходящего типа (например, анкерные болты или пластиковые дюбели) в зависимости от основания. Убедитесь, что все вводы заполнены — свободные отверстия должны быть закрыты заглушками, чтобы сохранить степень защиты IP55.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для наружных электромонтажных устройств. Отсутствие галогенов делает его экологически более безопасным при возгорании. Напряжение изоляции 500 В обеспечивает достаточный уровень защиты для бытовых и коммунальных сетей. Соответствует общепринятым нормам для оборудования класса защиты IP55.

Преимущества

• Высокая герметичность благодаря ступенчатым сальникам — снижают риск попадания влаги даже при длительных дождях;
• Легкий вес и прочный пластик — удобны для работы на высоте и в труднодоступных местах;
• Застёжка-защелка — позволяет быстро открывать и закрывать крышку без инструментов при обслуживании;
• Галоген-free состав — безопаснее при случайном нагреве или пожаре;
• Универсальная форма — легко размещается на вертикальных и горизонтальных поверхностях.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP55 не гарантирует защиту от подтопления;
• Не рекомендован для установки в средах с температурой ниже –25 °C или выше +45 °C — возможна потеря эластичности материала;
• Непрозрачная крышка — нельзя контролировать состояние внутри без вскрытия, что увеличивает время диагностики;
• Максимальное сечение провода 20 мм² — не подходит для мощных силовых линий (>16 А при 230 В);
• Не имеет встроенной системы заземления — необходимо дополнительно выводить PE-провод в случае необходимости.

Примеры использования

• Подключение уличного светильника к сети 220 В;
• Разветвление сигнальных кабелей от датчиков движения на заборе;
• Объединение проводов от нескольких терморегуляторов теплого пола на балконе;
• Место соединения кабелей от видеокамеры и питания на фасаде дома;
• Электроустановка в шкафу управления насосной станцией на открытом воздухе.

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен подходить под размеры сальников (обычно 6–14 мм); слишком толстый кабель не войдёт, слишком тонкий — будет болтаться и нарушит герметичность;
• Если не используются все 4 ввода — обязательно закройте лишние отверстия оригинальными заглушками (продаются отдельно);
• При установке на деревянную или кирпичную поверхность используйте длинные саморезы с антивибрационными шайбами — коробка должна быть жёстко зафиксирована;
• Не применяйте коробку в помещениях с химическими выбросами — хотя она галоген-free, пластик может деформироваться под действием растворителей;
• При замене проводов не перегибайте жилы — максимальное сечение 20 мм² рассчитано на определённую гибкость, превышение может вызвать повреждение изоляции.
