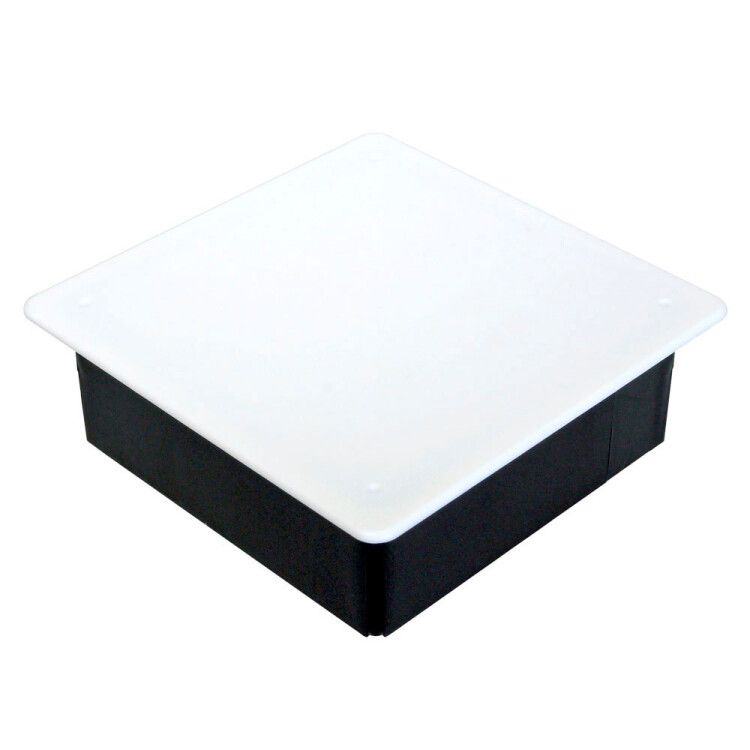

Коробка распределительная для с/п 103х103х47 (72шт/кор) IP20 безгалогенная (HF) | 80-0860 Промрукав Строитель

Коробка распределительная для скрытой проводки безгалогенная (HF) 103х103х47 IP20 от ПРОМРУКАВ (арт. 80-0860) предназначена для безопасного соединения и защиты проводов в бетонных и кирпичных стенах. Изготовлена из полипропилена, соответствует требованиям безопасности и не выделяет токсичных газов при перегреве.

Назначение и область применения

Коробка распределительная для скрытой проводки безгалогенная (HF) 103х103х47 IP20 используется для организации точек ответвления и соединения электрических проводов внутри стен, потолков и других бетонных конструкций. Обеспечивает механическую защиту соединений, предотвращает доступ посторонних предметов и снижает риск возгорания за счёт безгалогенного материала. Подходит для жилых, офисных и промышленных объектов с постоянным внутренним монтажом.

Технические характеристики

• Габариты: 103×103×47 мм (внешние), внутренняя глубина - 45 мм
• Материал корпуса: полипропилен, крышки - полистирол
• Цвет: корпус - черный (RAL 9005), крышка - белая (RAL 9003)
• Степень защиты: IP20 - защита от предметов более 12,5 мм, не защищена от воды
• Максимальное сечение провода: 10 мм2
• Количество входов: 20
• Тип ввода: через выбиваемые отверстия и с тыльной стороны
• Диаметр вводов: 20 мм
• Диапазон температур: от -25C до +40C
• Крепление крышки: защелкивающееся, без инструментов
• Заземление: не требуется
• Сертификат: изготовлено по ТУ 27.33.13-001-52715257-2017

Совместимость и монтаж

Коробка распределительная для скрытой проводки безгалогенная (HF) 103х103х47 IP20 устанавливается в штробах бетонных или кирпичных стен. Для монтажа необходимо:

• Вырезать нишу по размерам коробки с запасом на раствор
• Закрепить коробку цементным раствором или специальной шпатлевкой
• Выбить необходимые отверстия (диаметром 20 мм) в стенках для ввода кабелей
• Подключить провода, закрыть крышку защелкой

Вводы с тыльной стороны позволяют прокладывать кабели в канале за стеной, что удобно при сложных трассировках. Крышка легко открывается для обслуживания - достаточно надавить на замки.

Безопасность и стандарты

Коробка изготовлена из безгалогенного (HF) полипропилена - при воздействии высокой температуры не выделяет хлора, брома и других токсичных газов. Соответствует нормам пожарной безопасности: материал устойчив к нагреву до 650 C. Применение в помещениях с повышенными требованиями к экологической безопасности: детские учреждения, больницы, школы. Стандарт IP20 исключает использование во влажных средах - не подходит для ванных комнат, подвалов или на улице.

Преимущества

• Отсутствие галогенов повышает безопасность при возможном перегреве
• Квадратная форма обеспечивает равномерную нагрузку при заделке в стену
• 20 входов дают гибкость для множественных соединений
• Защелкивающаяся крышка ускоряет установку и сервисное обслуживание
• Чёрный цвет корпуса маскирует следы раствора после отделочных работ

Ограничения применения

• Не предназначен для открытой проводки - только скрытая установка в бетон/кирпич
• IP20 не защищает от влаги - нельзя использовать в сырых помещениях
• Максимальное сечение провода - 10 мм2; не подходит для силовых линий выше 50 А
• Не рассчитана на внешнее давление - не следует применять в несущих конструкциях с высокими механическими нагрузками
• Температурный диапазон ограничен - не рекомендовано для холодных неотапливаемых зданий зимой

Примеры использования

• Соединение групп освещения в квартире с бетонными стенами
• Распределение проводов от щита к розеткам в офисном помещении
• Объединение нескольких кабелей в одном месте при ремонте старой проводки
• Установка в новостройках с монолитными перекрытиями

Практические советы

• Перед монтажом проверьте, чтобы выбранные отверстия совпадали с направлением кабельных трасс - это снизит усилия при протяжке
• При использовании многожильных проводов используйте наконечники НШВИ - они лучше фиксируются в клеммах и не деформируются при затяжке
• Не забудьте оставить свободный конец провода (не менее 15 см) внутри коробки - это упрощает последующее ремонтное подключение
• При заделке в стену не допускайте попадания раствора внутрь коробки - закройте её временной плёнкой
• Артикул 80-0860 от ПРОМРУКАВ совместим с другими элементами серии - можно комбинировать с аналогичными коробками при необходимости расширения сети
