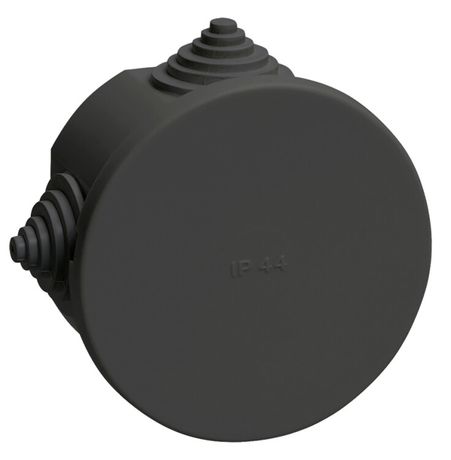

Коробка распаячная КМ41237 для открытой проводки с защелкивающейся крышкой D=75х40мм IP44 4 гермовводов черная (RAL 9005) IEK - UKO21-075-040-000-K02-44

Коробка распаячная КМ41237 от IEK - компактная круглая распределительная коробка с четырьмя вводами и защитой IP44, предназначенная для безопасного соединения и укрытия проводов в условиях повышенной влажности, пыли или открытых площадок. Артикул uko21-075-040-000-k02-44 соответствует модели КМ41237, которая широко применяется в системах электрической канализации.

Назначение и область применения

Коробка распаячная КМ41237 используется для разветвления и соединения электрических проводов и кабелей. Её основная задача - обеспечить доступ к точкам коммутации, одновременно защищая их от внешних воздействий. Применяется в системах электрической канализации совместно с жёсткими и гофрированными трубами. Подходит для установки внутри помещений и на открытом воздухе благодаря высокой степени защиты IP44.

Технические характеристики

• Диаметр: 75 мм, глубина: 40 мм - компактный формат для ограниченного пространства;
• Степень защиты: IP44 - защита от твердых частиц крупнее 1 мм и брызг воды со всех направлений;
• Количество вводов: 4 шт. диаметром 20 мм - позволяют подключать кабели через стандартные фитинги;
• Материал корпуса: полистирол (безгалогенный, HF) - не выделяет токсичных веществ при нагреве;
• Цвет: чёрный (RAL 9005) - маскирует загрязнения, хорошо сочетается с металлическими элементами;
• Температурный режим: от –25 C до +40 C - работает в холодных и теплых климатических зонах;
• Номинальное напряжение изоляции: 450 В - рассчитана на бытовые и промышленные сети до 400 В переменного тока;
• Срок службы: 15 лет - долговечность материала и конструкции при соблюдении условий эксплуатации;
• Тип крышки: заглушка с защелкиванием - легко открывается и плотно закрывается без инструментов;
• Пломбируемость: да - возможность опломбирования для контроля доступа и предотвращения несанкционированного вскрытия;
• Способ монтажа: настенно-потолочное крепление - фиксируется саморезами или дюбелями на вертикальную или горизонтальную поверхность.

Совместимость и монтаж

Коробка распаячная КМ41237 совместима с кабельными вводами диаметром до 20 мм - подходят стандартные пластиковые или металлические вводы типа PG13,5 или M20x1,5. Для монтажа используются два отверстия под крепёж на корпусе. Установка выполняется после прокладки труб - коробка крепится к стене или потолку перед подсоединением кабелей. После сборки все вводы должны быть герметично заполнены, чтобы сохранить класс защиты IP44. Не рекомендуется использовать с кабелями большего диаметра - это нарушает герметичность и снижает надёжность.

Безопасность и стандарты

Коробка распаячная КМ41237 соответствует требованиям ГОСТ Р 50044.1–98 и международным нормам IEC 60670 для распределительных коробок. Безгалогенный материал исключает образование едких газов при перегреве, что повышает безопасность в замкнутых пространствах. Напряжение изоляции 450 В гарантирует работу в сетях до 400 В переменного тока. Пломбируемость позволяет выполнять требования энергонадзора при контроле электроустановок.

Преимущества

• Устойчивость к влаге и пыли - идеально для кухонь, подвалов, улиц, производственных цехов;
• Лёгкий вес и простота установки - экономит время при монтаже;
• Запирающаяся крышка с защелкой - не требует болтов, удобна для частого обслуживания;
• Чёрный цвет - не выгорает на солнце, менее заметна на фоне труб и оборудования;
• Долгий срок службы - не требует замены в течение всего срока эксплуатации объекта.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или затопления;
• Работает только в температурном диапазоне –25…+40 C - не подходит для экстремальных климатов (например, Сибирские зимы ниже –30 C);
• Не допускается использование с кабелями диаметром более 20 мм - риск повреждения уплотнений и потери защиты;
• Не следует применять в средах с агрессивными химическими испарениями - материал не устойчив к растворителям и кислотам.

Примеры использования

• Разветвление силового кабеля на участках освещения в подъезде;
• Подключение датчиков движения на фасаде здания;
• Объединение проводов от нескольких светильников в торговой зоне;
• Контрольная точка для проверки цепей на конвейере или в автоматическом оборудовании;
• Место перехода от гофры к внутренней проводке в ванной комнате.

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны свободно проходить через вводы, но не быть слишком маленькими, иначе уплотнители не будут работать эффективно;
• При установке на улице используйте дополнительно термостойкие вводы с резиновым уплотнителем - это продлит срок службы коробки;
• После прокладки кабелей обязательно закройте крышку и проверьте её фиксацию - щель даже 1 мм снижает уровень защиты;
• Для пломбировки используйте специальные пластиковые или свинцовые пломбы - они не поддаются легкому вскрытию;
• При необходимости замены коробки - отключите питание, снимите кабели и демонтируйте старую коробку осторожно, чтобы не повредить соседние провода.
