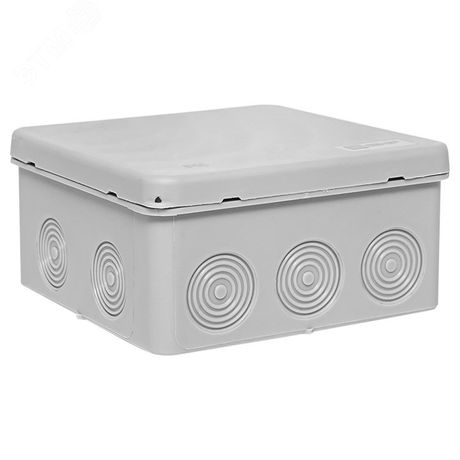

Коробка распределительная KMP-030-035 с крышкой (100х100х50) для прямого монтажа без мембр. вводов серая IP54 EKF - plc-kmr-030-034

Коробка распределительная КМР-030-034/035 от EKF - компактная, пылевлагозащищённая установочная коробка серий PROxima, предназначенная для скрытого или открытого монтажа соединений проводов, клеммников и слаботочных устройств. Подходит для использования внутри помещений и на улице благодаря защите IP54.

Назначение и область применения

Коробка распределительная КМР-030-034/035 используется для организации точек ответвления и соединения электрических цепей. Удобна для монтажа розеток, выключателей, светорегуляторов, терморегуляторов, а также для сборки слаботочных систем - телефонии, сигнализации, домашней автоматизации. Применяется как в помещениях, так и на улице - в том числе на фасадах зданий, в подъездах, на производстве. Благодаря герметичному исполнению снижает риск повреждения контактов от влаги, пыли и механических воздействий.

Технические характеристики

• Габариты: 100×100×50 мм (основание) / 100×100×55 мм (с крышкой)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Материал корпуса: полистирол - прочный, устойчивый к химическим веществам, не поддерживающий горение
• Номинальное напряжение изоляции: 400 В - допустимо для бытовых и промышленных сетей до 230 В переменного тока
• Количество предварительно намеченных отверстий: 8 - для ввода кабелей через гофру, трубу или шланг
• Температурный диапазон: от –20 C до +40 C - работает в холодных и теплых условиях, но не в экстремальных
• Цвет: серый - соответствует стандартным решениям для промышленного и жилищного монтажа
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Тип крышки: монтажная, с защелкивающимся замком - не требует болтов или винтов
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями
• Всепогодное исполнение: да - можно использовать вне помещений

Совместимость и монтаж

Коробка распределительная КМР-030-034/035 совместима с любыми типами труб: гофрированными, гладкими и армированными, диаметром до 20 мм. Предварительно намеченные отверстия позволяют легко просверлить или пробить каналы под кабельный ввод. Для герметизации рекомендуется использовать сальники или термоусадочные муфты - они не входят в комплект, но необходимы для сохранения степени защиты IP54. Крышка фиксируется защелками - достаточно надавить по периметру, чтобы она плотно села. Монтаж возможен на вертикальную стену, потолок или металлический лоток. Диаметр посадочного места под крепёж - стандартный, под обычные дюбели 6–8 мм.

Безопасность и стандарты

Коробка распределительная КМР-030-034/035 соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для установочных коробок. Материал полистирола не содержит галогенов, что снижает опасность при пожаре. Номинальное напряжение 400 В обеспечивает запас по изоляции для сетей 230 В. Серия PROxima прошла проверку на долговечность и устойчивость к внешним факторам.

Преимущества

• Универсальный форм-фактор - подходит для слаботочных и силовых решений
• Лёгкий вес и простота монтажа - не требуют специального инструмента
• Защелкивающаяся крышка - позволяет быстро получить доступ к внутреннему пространству без инструментов
• Высокая степень защиты IP54 - продлевает срок службы соединений в сырых и пыльных средах
• Экономичность - цена ниже аналогов с аналогичными характеристиками

Ограничения применения

• Не подходит для мест с постоянным погружением в воду - IP54 не гарантирует герметичность при затоплении
• Рабочая температура выше +40 C недопустима - материал может деформироваться
• Не рассчитана на высокую механическую нагрузку - нельзя использовать как опору для тяжёлого оборудования
• Отверстия не оборудованы встроенными вводами - требуется самостоятельная установка сальников или переходников
• Полистирол менее ударопрочен, чем полиэтилен или поликарбонат - не рекомендован для мест с частыми физическими воздействиями

Примеры использования

• Подключение розетки на фасаде дома с выводом кабеля из гофры
• Сборка точки управления освещением в подвале с повышенной влажностью
• Обустройство распределительной точки для видеонаблюдения на улице
• Скрытие клеммников и СИЗ в офисном интерьере для эстетики
• Монтаж вентиляционного устройства с управлением на производственной линии

Практические советы

• Перед монтажом проверьте, что все кабели подходят по диаметру к выбранным отверстиям - максимальный внешний диаметр кабеля с изоляцией не более 12 мм
• Для наружного монтажа используйте сальники с резиновым уплотнителем - это сохранит IP54 даже после многократного открывания крышки
• Не перегружайте коробку - количество проводов не должно превышать 8–10 одножильных или 5–6 многожильных
• При сверлении новых отверстий делайте их по центру между ребрами жесткости - избежите трещин
• Коробка КМР-030-034/035 от EKF хорошо сочетается с другими элементами серии PROxima - удобно собирать единые системы
