Коробка распределительная о/у, D 85х40мм, IP54 (УПр 85/40.1.3) | 28-3009 REXANT MEET

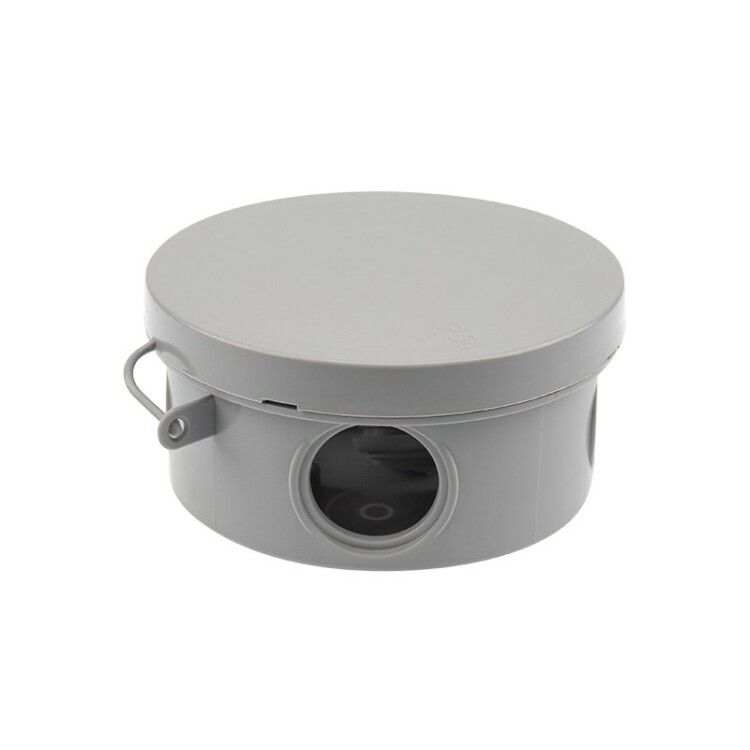

Коробка распаячная ОУ, D 85х40мм, IP54 (УПр 85/40.1.3) от Rexant - герметичный корпус из полипропилена для надёжной защиты кабельных соединений в условиях пыли и брызг воды. Подходит для монтажа на стенах, потолках и лотках, используется в промышленных и бытовых сетях до 400 В.

Назначение и область применения

Коробка распаячная ОУ, D 85х40мм, IP54 (УПр 85/40.1.3) служит для безопасного размещения и защиты точек соединения кабелей - сварных, болтовых или клеммных. Защищает от попадания пыли и водяных брызг, предотвращает случайное прикосновение к токоведущим частям. Применяется в системах освещения, автоматизации, силовых цепях, на объектах с повышенной запылённостью или влажностью: производственные участки, парковки, уличные щитовые, системы видеонаблюдения.

Технические характеристики

• Форма: круглая, диаметр 85 мм, высота 40 мм
• Материал: полипропилен - устойчив к химическим воздействиям, не корродирует, не проводит ток
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточно для большинства условий) и от брызг воды со всех направлений
• Количество входов: 4 - для пропуска кабелей через уплотнительные мембраны
• Максимальное сечение провода: 35 мм2 - подходит для медных и алюминиевых жил до этого значения
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Температурный диапазон: от –25 C до +60 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны
• Цвет: серый - нейтральный, не выгорает на солнце
• Крышка: тип “заглушка”, фиксируется защелками - легко открывается и закрывается без инструментов
• Ввод кабеля: уплотнительные мембраны - обеспечивают герметичность без дополнительных сальников
• Крепление: настенно-потолочное - крепится саморезами или дюбелями к поверхности
• Покрытие: отсутствует - материал сам по себе устойчив к внешним факторам

Совместимость и монтаж

Коробка распаячная ОУ, D 85х40мм, IP54 (УПр 85/40.1.3) совместима с любыми кабелями до 35 мм2, в том числе с многожильными и одножильными. Мембраны позволяют вводить кабели различного диаметра - они плотно обжимают провод, обеспечивая герметичность. Для установки используйте саморезы M4–M6 или пластиковые дюбеля. Крепление выполняется через четыре отверстия в основании корпуса. Открытую крышку можно снять, чтобы удобно выполнить соединения, затем защелкнуть обратно - замок не требует инструментов. Не рекомендуется использовать для прокладки кабелей с наружным диаметром более 16 мм - мембраны могут не обеспечить достаточную герметизацию.

Безопасность и стандарты

Коробка распаячная ОУ, D 85х40мм, IP54 (УПр 85/40.1.3) соответствует требованиям ГОСТ Р 50030.2 и IEC 60529 по степени защиты IP54. Номинальное напряжение изоляции 400 В гарантирует безопасную работу в бытовых и промышленных сетях. Материал - полипропилен - не поддерживает горение и не выделяет токсичных веществ при перегреве. Корпус не содержит металлических элементов, исключая риск коррозии и возникновения гальванических процессов.

Преимущества

• Герметичная конструкция с мембранами снижает риск окисления контактов и пробоя изоляции
• Лёгкий вес и прочность полипропилена упрощают транспортировку и монтаж
• Закрывающаяся крышка на защелках позволяет быстро получить доступ к внутреннему пространству без демонтажа
• Четыре ввода дают гибкость при организации распределения кабелей
• Не требует специальных инструментов для установки и обслуживания

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется для установки в местах с температурой ниже –25 C или выше +60 C - возможна потеря эластичности материала
• Не подходит для кабелей с наружным диаметром более 16 мм - мембраны не будут плотно обжимать крупные жилы
• Не имеет встроенных клемм - требуется самостоятельная организация соединений внутри
• Не применяется в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Подключение светильников на потолке в цеху с высокой запылённостью
• Разветвление кабелей питания камеры наблюдения на улице
• Объединение проводов от нескольких датчиков в распределительном шкафу
• Соединение кабелей между лотками на производстве
• Использование в качестве переходной точки между открытым и скрытым способом прокладки

Практические советы

• Перед монтажом проверьте, что диаметр кабеля помещается в одну из четырёх мембран - лучше выбрать мембрану чуть меньше диаметра провода для лучшего уплотнения
• При использовании в сырых местах после монтажа протестируйте герметичность - слегка смочите поверхность и проверьте наличие капель внутри
• Не затягивайте кабели слишком сильно при введении - это может повредить изоляцию
• При необходимости увеличить количество вводов - используйте дополнительные сальники, подходящие по диаметру, но не превышайте нагрузку на корпус
• Коробка распаячная ОУ, D 85х40мм, IP54 (УПр 85/40.1.3) от Rexant хорошо сочетается с другими изделиями серии УПр - можно собирать единые распределительные узлы
