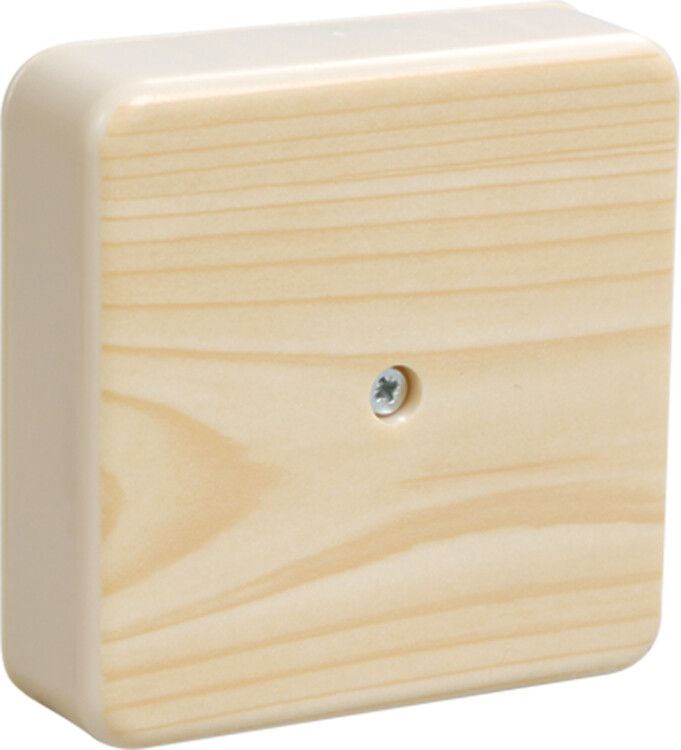

Коробка распределительная КМ41219-04 для о/п 104х104х29 мм сосна (6 клемм 6мм2) | UKO10-100-100-029-K34 IEK

Коробка распределительная 100х100х29 мм сосна (6 клемм 6 мм2) IP20 КМ41219-04 от IEK предназначена для безопасного соединения и защиты точек ответвления проводов в системах открытой электромонтажной разводки. Эта модель сочетает компактную форму, надёжные клеммы и защиту от случайного доступа, что делает её подходящим решением для жилых и общественных зданий.

Назначение и область применения

Коробка распределительная 100х100х29 мм сосна (6 клемм 6 мм2) IP20 КМ41219-04 используется для разветвления силовых и слаботочных проводов в местах соединений - например, перед выключателями, розетками или светильниками. Она защищает контакты от внешнего воздействия и служит элементом электрической канализации совместно с кабельными каналами. Применяется в помещениях с нормальной влажностью: квартирах, офисах, школах, административных зданиях.

Технические характеристики

• Размеры: 100×100×29 мм - компактная форма для установки на поверхности стены
• Количество клемм: 6 шт. - позволяют подключить до шести проводников
• Максимальное сечение провода: 6 мм2 - подходит для медных жил до 2,5–4 мм2 в бытовой сети
• Материал корпуса: АБС-пластик - прочный, устойчивый к ударным нагрузкам, безгалогенный (не выделяет токсичные газы при нагреве)
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Диапазон температур: от –25C до +40C - работает в условиях средней полосы России
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью перепадов температур
• Цвет: имитация дерева «сосна» - эстетично сочетается с интерьерами
• Крышка: есть, фиксируется винтами - обеспечивает плотное закрывание и возможность пломбирования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Норматив: ГОСТ 31195.2.5-2012 - соответствует требованиям к распределительным коробкам

Совместимость и монтаж

Коробка распределительная 100х100х29 мм сосна (6 клемм 6 мм2) IP20 КМ41219-04 монтируется открыто на вертикальных поверхностях с помощью саморезов. В комплекте предусмотрено два ввода диаметром 20 мм - для входящих/выходящих кабелей. Подключение проводов выполняется через встроенные клеммы, которые уже установлены внутри. Нет необходимости докупать дополнительные клеммники. Для герметизации вводов рекомендуется использовать пластиковые втулки или термоусадочные трубки, особенно при использовании гибких многожильных кабелей. Крепление крышки винтовое позволяет легко открывать коробку для обслуживания без повреждения корпуса.

Безопасность и стандарты

Коробка выполнена из безгалогенного материала - при возгорании не выделяет едких паров хлора или брома, что важно для помещений с людьми. Соответствует ГОСТ 31195.2.5-2012, который регламентирует требования к распределительным коробкам для открытой установки. Возможность пломбировки позволяет запечатывать коробку после проверки - это требуется для объектов с контролируемым доступом (например, ЖКХ, муниципальные учреждения).

Преимущества

• Встроенная клеммная колодка - экономит время при монтаже, исключает потерю деталей
• Плотная винтовая крышка - снижает риск случайного открытия и обеспечивает долговременную герметичность
• Имитация древесины - не требует декоративной отделки, хорошо вписывается в интерьер
• Высокая механическая прочность АБС-пластика - выдерживает давление при установке рядом с другими элементами
• Подходит для массового использования - сертифицирована и рекомендована для проектирования

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP40 не защищает от брызг и влаги
• Не подходит для проводов сечением более 6 мм2 - превышение может вызвать перегрев и выход из строя клемм
• Рабочая температура выше +40C недопустима - не используйте в неотапливаемых помещениях с высокими летними температурами (чердачные этажи без вентиляции)
• Не предназначен для скрытой установки - не имеет нишевых углублений или фланцев для заделки в стену

Примеры использования

• Разветвление питания для трёх розеток в одной группе
• Объединение проводов от выключателя и двух светильников
• Соединение кабелей между кабельным каналом и внутренней проводкой
• Точка перехода от одножильного к многожильному проводу в осветительной цепи

Практические советы

• Перед монтажом проверьте, чтобы все провода были отключены и обесточены - даже при IP40 контакт с токоведущими частями опасен
• Загибайте концы проводов в виде кольца перед затяжкой клемм - так снижается риск ослабления контакта
• Не перегружайте клеммы: лучше использовать одну клемму на один провод - двойное подключение увеличивает риск нагрева
• При использовании в деревянном интерьере можно дополнительно покрасить крышку матовой краской под дерево - сохранится эстетика
• При замене старой коробки - выбирайте аналогичный размер: 100×100×29 мм - чтобы не менять расположение кабельных каналов
