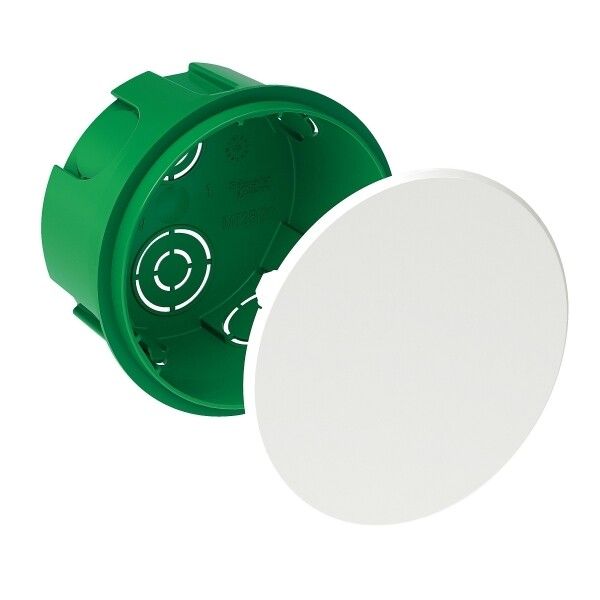

Коробка распределительная DIY SE 80x40 мм IP30 Systeme Electric IMT351201

Коробка распределительная для сплошных стен 70(68)х40 мм от Systeme Electric (артикул imt351201) предназначена для безопасного разветвления проводов внутри бетонных или кирпичных стен. Её компактная форма и защищённая конструкция делают её удобным решением для скрытой электромонтажной работы.

Назначение и область применения

Коробка распределительная для сплошных стен 70(68)х40 мм используется для организации точек ответвления силовых и слаботочных кабелей внутри массивных стен - бетона, кирпича, шлакоблока. Подходит для установки в стены на этапе строительства или капитального ремонта. Крышка защищает внутренние соединения от механических воздействий и пыли, обеспечивая доступ для обслуживания.

Технические характеристики

• Габариты: 80 × 40 мм (наружные); монтажная глубина - 42 мм
• Форма: круглая, оптимальна для плотной заделки в стену
• Материал: пластик, не поддерживающий горение
• Степень защиты: IP30 - против твёрдых предметов больше 2,5 мм, не защищена от воды
• Диапазон температур: от –25 C до +60 C
• Макс. сечение провода: 2,5 мм2 - для медных жил
• Количество входов: 8 - для ввода кабелей через выбивные отверстия
• Крышка: непрозрачная, фиксируется на защелках
• Вводы: есть с тыльной стороны и через выбивные отверстия
• Установка одного устройства: возможно подключение одиночного выключателя, розетки или другого элемента
• Цвет: зелёный
• Крепление крышки: защелкивание - без инструментов
• Крепление подключаемого устройства: винтовое
• Наличие винтов: да - для крепления крышки и оборудования

Совместимость и монтаж

Коробка распределительная для сплошных стен 70(68)х40 мм монтируется в предварительно подготовленную нишу в бетонной или кирпичной стене. Для этого используют перфоратор с насадкой-коронкой подходящего диаметра. Отверстия в корпусе можно выбить руками - они заранее прорезаны для гибкости расположения кабелей. После монтажа коробка замазывается раствором. Устройство совместимо с любыми бытовыми коммутационными аппаратами, которые крепятся винтами (выключатели, розетки, модули автоматов). Наличие ввода с тыльной стороны позволяет проложить кабель изнутри помещения, что удобно при реконструкции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для скрытой проводки в стационарных объектах. Степень защиты IP30 исключает попадание крупных твёрдых частиц, но не защищает от влаги - применение допускается только во внутренних сухих помещениях. Материал корпуса не распространяет горение, что важно для соблюдения норм пожарной безопасности.

Преимущества

• Круглая форма снижает риск трещин при заделке в бетон
• 8 входов позволяют организовать несколько кабельных вводов без дополнительных переходников
• Защелкивающаяся крышка ускоряет сервисное обслуживание
• Встроенные выбивные отверстия обеспечивают гибкую маршрутизацию кабелей
• Поддерживает установку одного устройства - например, розетки или выключателя - прямо в коробку

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, улица) - IP30 недостаточно
• Не подходит для монтажа в гипсокартон или другие легкопробиваемые материалы - требует сплошной стены
• Максимальное сечение провода 2,5 мм2 - нельзя использовать для мощных нагрузок выше 5–6 кВт
• Нет сальников - требуется самостоятельная герметизация вводов при необходимости
• Нет встроенного крепления для DIN-рейки - только винтовое крепление устройств

Примеры использования

• Разветвление группы освещения в квартире - один кабель входит, три выходят к светильникам
• Установка розетки в кирпичной стене - коробка служит основанием для монтажа
• Объединение сигналов от датчиков в системе “умный дом”
• Переход между старой и новой проводкой при реконструкции

Практические советы

• При сверлении ниши учтите внешний диаметр коробки - он 80 мм, но внутренняя часть занимает около 68 мм; используйте коронку 70–75 мм
• Выбивайте отверстия перед установкой - после замазывания будет сложно изменить маршрут кабелей
• При использовании с розеткой или выключателем проверьте, чтобы их база помещалась в глубину 42 мм
• Для надёжности соединений используйте клеммы WAGO или термоусадочные трубки - даже при наличии винтовых зажимов
• При работе в холоде (ниже –15 C) пластик становится хрупким - обращайтесь осторожно с крышкой и выбивными отверстиями
