Коробка распределительная с зажимами наборными КЗНА-48 У3 IP43 | zeta30313 ГОФРОМАТИК ЗЭТА

Коробка распределительная с зажимами наборными КЗНА-48 У3 IP43 от ЗЭТАРУС — это надёжный металлический корпус с 48 готовыми клеммами для соединения и разветвления силовых и контрольных цепей. Подходит для открытой установки в условиях повышенной влажности, пыли и перепадов температур — от -40 до +60 °C.

Назначение и область применения

Коробка КЗНА-48 У3 IP43 используется для безопасного соединения и распределения электрических сигналов между кабелями с медными или алюминиевыми жилами. Применяется в системах управления, автоматизации, на промышленном оборудовании, в цепях КИПиА, на конвейерах, станках и других объектах, где требуется надёжное распределение питания и сигнала.

Технические характеристики

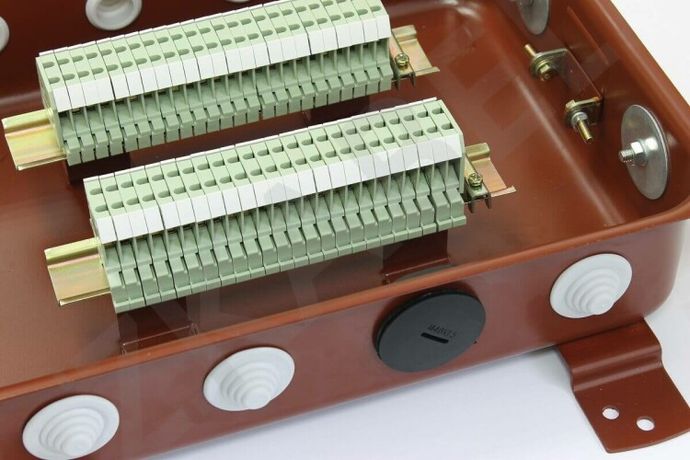

• Количество клемм: 48 шт. — все уже установлены внутри корпуса, не требуют самостоятельной сборки
• Максимальное сечение провода: 4 мм² — подходит для кабелей до 4 квадратных миллиметров
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную работу в сетях до 660 вольт
• Степень защиты: IP43 — защищает от твёрдых частиц больше 1 мм и от брызг воды под углом до 60°
• Материал корпуса: оцинкованная сталь — устойчив к коррозии, прочный, долговечный
• Толщина стенок: 2 мм — гарантирует механическую жёсткость и устойчивость к деформациям
• Температурный режим: -40…+60 °C — работает в суровых климатических условиях
• Цвет: красный — визуально выделяется, соответствует цветовой маркировке в некоторых стандартах
• Форма: прямоугольная — удобна для компактного размещения на стене или щите
• Состав: без галогенов — при возгорании не выделяет токсичных газов

Совместимость и монтаж

Коробка КЗНА-48 У3 IP43 монтируется открытым способом. На внешней поверхности есть специальные ушки — для крепления болтами, саморезами или сваркой к металлоконструкциям. Ввод кабеля осуществляется через запрессованные ступенчатые вводы, которые уже обеспечивают степень защиты IP43. Крышка фиксируется винтами — они не выпадают даже после многократного открывания. Уплотнитель сохраняет герметичность при каждом демонтаже.

Безопасность и стандарты

Коробка КЗНА-48 У3 IP43 соответствует требованиям по безопасности для электроустановок. Степень защиты IP43 исключает попадание крупной пыли и брызг воды внутрь. Материал корпуса — оцинкованная сталь — снижает риск коррозии. Отсутствие галогенов в составе делает её безопаснее при возможном нагреве или возгорании. Напряжение изоляции 660 В позволяет использовать её в большинстве промышленных сетей переменного тока.

Преимущества

• Готовый набор клемм — не нужно собирать зажимы самостоятельно, экономит время при монтаже
• Уплотнитель и невыпадающие винты — позволяют многократно открывать крышку без потери защиты IP43
• Прочная оцинкованная сталь — выдерживает механические нагрузки и агрессивную среду
• Широкий температурный диапазон — подходит для холодных складов, улиц, производственных цехов
• Чёткая маркировка и цвет — легко идентифицировать в сложных распределительных системах

Ограничения применения

• Не предназначен для скрытой установки — только открытая монтажная схема
• Максимальное сечение провода — 4 мм²; нельзя подключать кабели более толстые
• IP43 недостаточен для постоянного воздействия струй воды или погружения — не используйте в местах с прямым контактом с водой
• Не рекомендовано применение в помещениях с высокой концентрацией химически активных паров — материал не рассчитан на агрессивные среды

Примеры использования

• Распределительная коробка на участке конвейера — соединение датчиков, моторов и кнопочных постов
• Щит управления станком — коммутация силового кабеля и сигнальных линий КИПиА
• Наружный пункт обслуживания оборудования — распределение питания в условиях сырости и пыли
• Объекты ЖКХ — монтаж в подвалах, на лестничных клетках, где нужна надёжная защита от влаги и повреждений

Практические советы

• Перед монтажом проверьте посадочные отверстия — убедитесь, что диаметр кабеля совпадает с размером ввода (не более 15–18 мм)
• При затяжке винтов крышки не переусердствуйте — достаточно плотного прилегания, чтобы не повредить уплотнитель
• Для кабелей с алюминиевыми жилами используйте антиоксидантную пасту — продлит срок службы соединений
• Если вам нужны менее 48 клемм — можно использовать меньшую модель КЗНА-32, она имеет тот же корпус и те же параметры
• При использовании в сыром помещении регулярно осматривайте уплотнители — при старении заменяйте их для сохранения IP43
