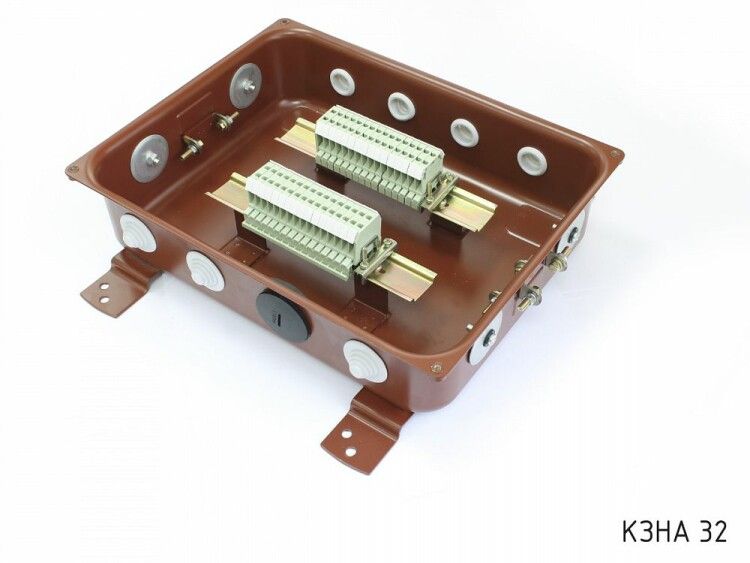

Коробка распределительная с зажимами наборными КЗНА-32 У3 IP43 от ЗЭТАРУС — это надёжный металлический корпус с готовыми клеммами для соединения и разветвления силовых и контрольных кабелей. Подходит для открытой установки в условиях повышенной влажности, пыли и перепадов температур — от -40 до +60 °C.

Назначение и область применения

Коробка КЗНА-32 У3 IP43 используется для безопасного соединения и распределения электрических цепей: силовых (до 660 В) и контрольных (КИПиА). Применяется в промышленных объектах — на заводах, в цехах, на транспорте, в системах автоматизации. Подходит для работы с медными и алюминиевыми кабелями сечением до 4 мм². Благодаря защищённому исполнению IP43, её можно устанавливать в помещениях с высокой влажностью, на улице под навесом или внутри оборудования.

Технические характеристики

• Количество клемм: 32 — каждый зажим рассчитан на проводник до 4 мм²
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную работу в сетях до 690 В
• Степень защиты: IP43 — защита от твердых частиц >1 мм и брызг воды под углом до 60°
• Материал корпуса: оцинкованная сталь — устойчив к коррозии, долговечен
• Толщина стенок: 2 мм — прочная конструкция, выдерживает механические нагрузки
• Температурный режим: -40…+60 °C — работает в суровых климатических условиях
• Цвет: красный — визуально выделяется, соответствует цветовой маркировке
• Форма: прямоугольная — удобна для компактной установки в ограниченном пространстве
• Состав материала: без галогенов — при возгорании не выделяет токсичных паров
• Тип ввода: кабельный — через запрессованные ступенчатые вводы
• Тип крепления крышки: винтовое — надёжное, позволяет многократно открывать/закрывать

Совместимость и монтаж

Коробка КЗНА-32 У3 IP43 монтируется открытым способом. На внешней поверхности есть ушки для крепления болтами, шпильками или сваркой к стенам, панелям, рамам. Для герметичности используются встроенные уплотнители — они сохраняют степень защиты даже после десятков циклов открытия крышки. Вводы кабелей уже установлены — достаточно продеть провод через ступенчатый ввод и затянуть зажим. Диаметр кабеля должен соответствовать размерам вводов — не более 15 мм. Монтаж не требует специальных инструментов: достаточно отвёртки и плоскогубцев.

Безопасность и стандарты

Коробка КЗНА-32 У3 IP43 соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP43 гарантирует, что внутренние контакты не доступны для случайного прикосновения и защищены от брызг. Отсутствие галогенов в материале снижает риск образования ядовитых веществ при повреждении. Все винты крышки фиксируются так, чтобы не выпадали — исключена потеря крепежа во время обслуживания.

Преимущества

• Готовые клеммы — не требуется докупать и устанавливать зажимы отдельно
• Высокая механическая прочность благодаря толщине стали 2 мм
• Уплотнитель и запрессованная бобышка — сохраняют IP43 даже после частого демонтажа крышки
• Красный цвет — легко найти среди других коробок, подходит для сигнализирующих цепей
• Одинаковый корпус с КЗНА-48 — возможность замены без переделки места установки

Ограничения применения

• Не предназначен для погружения в воду — IP43 не защищает от струй или потока жидкости
• Максимальное сечение проводника — 4 мм²; большие кабели не войдут в зажимы
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или растворителей — оцинкованная сталь может corrode
• Не подходит для скрытой установки — требует доступа для обслуживания и вентиляции
• Не применяется в взрывоопасных зонах — отсутствует сертификация Ex

Примеры использования

• Распределительная коробка на конвейере — соединяет датчики, моторы и кнопочные пункты управления
• Шкаф управления насосной станцией — разветвляет питание на несколько насосов и реле
• Контрольный пункт на производстве — собирает сигналы с термодатчиков и энкодеров
• Наружная точка подключения освещения — защищает соединения от влаги и пыли

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 4 мм² — иначе зажим не будет плотно фиксировать жилу
• При использовании алюминиевых проводов обязательно используйте антиоксидантную пасту — предотвращает окисление контакта
• Не перетягивайте винты зажимов — это может повредить контактную пластину
• Если нужна большая ёмкость — выбирайте КЗНА-48: корпус тот же, только больше клемм
• Для длительной эксплуатации в сыром месте периодически проверяйте состояние уплотнителя и целостность покрытия корпуса
• При сварке крепления к конструкции — закройте коробку крышкой, чтобы избежать попадания брызг внутрь
