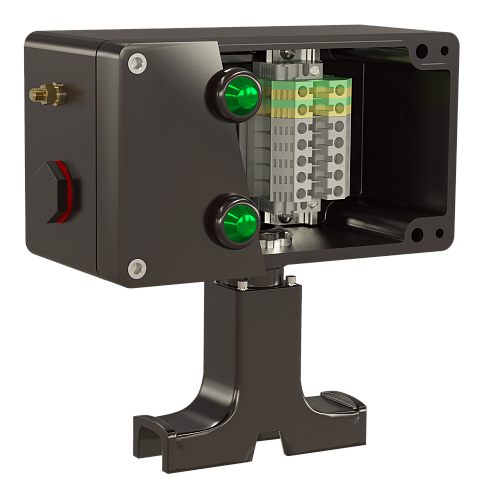

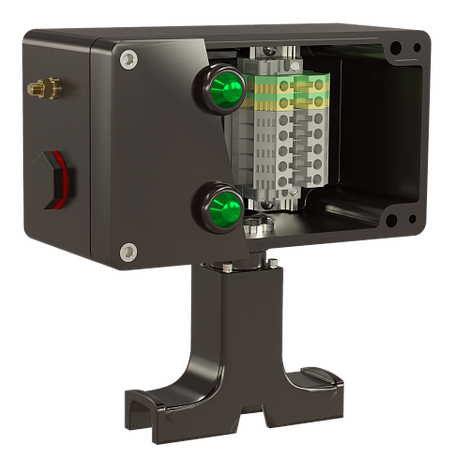

Коробка соединительная Heat box 220 SD-L2 для греющего кабеля | HB220SDL2 EKF

Коробка соединительная Heat box 220 SD-L2 от EKF - надёжное решение для подключения и контроля напряжения на саморегулирующихся греющих кабелях ESR, ESS и ESU. Устройство рассчитано на работу в сложных условиях: на открытом воздухе, в холодную погоду, при наличии теплоизоляции. Артикул hb220sdl2 обеспечивает совместимость с системами обогрева трубопроводов в промышленной и коммунальной сфере.

Назначение и область применения

Heat box 220 SD-L2 используется для безопасного подключения греющего кабеля к сети питания и визуального контроля наличия напряжения. Применяется там, где требуется надёжное соединение без доступа к внутренним элементам - например, на трубопроводах в неотапливаемых зонах, наружных сетях, в химических цехах или на объектах ЖКХ.

Подходит для установки прямо на трубу, даже при наличии теплоизоляционного слоя толщиной до 120 мм. Кабель выходит из-под изоляции без необходимости использовать переходники или дополнительные корпуса.

Технические характеристики

• Степень защиты IP66 - полная герметичность от пыли и мощных струй воды с любого направления;
• Работает при температуре до +50 C - допустимо использование в жарком климате или рядом с горячими поверхностями;
• Номинальное напряжение изоляции 550 В - соответствует требованиям для сетей 400–480 В переменного тока;
• Материал - стеклопластик (GRP): устойчив к коррозии, химическим воздействиям и механическим нагрузкам;
• Три входа для кабелей - позволяют подключить питание и два выхода греющего кабеля (например, для ответвлений);
• Встроенные клеммы - обеспечивают прочное и долговечное соединение проводов без пайки;
• Взрывозащищённое исполнение - сертифицирована для работы во взрывоопасных зонах класса Zone 2;
• Чёрный цвет - снижает влияние УФ-излучения и маскирует загрязнения;
• Всепогодное исполнение - работает при любых погодных условиях, включая сильный ветер, дождь и снег;
• Фиксация крышки - винтовая, с возможностью многократного открывания без потери герметичности.

Совместимость и монтаж

Heat box 220 SD-L2 совместим с греющими кабелями ESR, ESS и ESU от EKF. Подключение выполняется через встроенные клеммы - достаточно зачистить концы кабеля и затянуть винты.

Монтаж универсальный: можно закрепить на трубе с помощью хомутов, болтов или специальных кронштейнов. Корпус не требует предварительной подготовки поверхности - легко фиксируется на металле, пластике или бетоне.

Не используйте инструменты с острыми кромками при работе с корпусом - стеклопластик может треснуть при ударе.

Безопасность и стандарты

Corobka Heat box 220 SD-L2 имеет взрывозащиту, что позволяет применять её в зонах с риском возгорания от паров растворителей, газа или пыли (Zone 2 по IECEx/ATEX). Соответствует требованиям EN 60079-0 и EN 60079-15.

Защита IP66 гарантирует безопасность при использовании на открытых площадках, в сырых помещениях и на улице. Напряжение изоляции 550 В обеспечивает отказоустойчивость при перепадах и импульсах в сети.

Преимущества

• Интегрированные клеммы исключают необходимость в дополнительных распределительных коробках;
• Герметичный корпус сохраняет работоспособность при намокании, замерзании и высокой влажности;
• Стеклопластик не ржавеет, не деформируется под нагрузкой и служит дольше, чем металл;
• Возможность монтажа поверх теплоизоляции экономит время и материалы при ремонтах и модернизациях;
• Визуальная индикация напряжения (при подключении индикатора) позволяет оперативно диагностировать обрыв.

Ограничения применения

• Не предназначен для установки внутри помещений с постоянной температурой выше +50 C - например, рядом с печами или котлами;
• Не рекомендуется использовать с кабелями других типов (не ESR/EES/ESU), так как форма и сечение выводов могут не подходить;
• Запрещено вскрывать корпус в рабочем состоянии - внутренняя часть находится под напряжением;
• Не применяйте в зонах с частыми механическими ударами - хотя материал прочный, он не является ударопрочным.

Примеры использования

• Обогрев водопроводных труб на улице в зимний период;
• Поддержание температуры технологических жидкостей в химическом цехе;
• Профилактика замерзания канализационных коллекторов;
• Обогрев емкостей с нефтепродуктами в терминалах;
• Системы антиобледенения на лестницах, крышах и поручнях.

Практические советы

• Перед монтажом проверьте, чтобы все концы кабеля были правильно зачищены - оголённая жила должна быть не более 8–10 мм;
• При установке на трубу с теплоизоляцией толщиной 100–120 мм убедитесь, что кабель свободно проходит через отверстие в изоляции - не пережимайте его;
• Затягивайте винты клемм равномерно - переусиливать нельзя, иначе повредятся контакты;
• Для удобства обслуживания оставляйте запас кабеля около 15 см перед входом в коробку - это позволит легко заменить компоненты;
• Артикул hb220sdl2 - единственный вариант в серии PROxima с таким набором функций; другие модели не имеют встроенного клемника и взрывозащиты.
