Коробка уравнивания потенциалов (КУП) для скрытой установки в сплошные стены 103х103х47 (72шт/кор) IP20 | 80-0860-У Промрукав Строитель

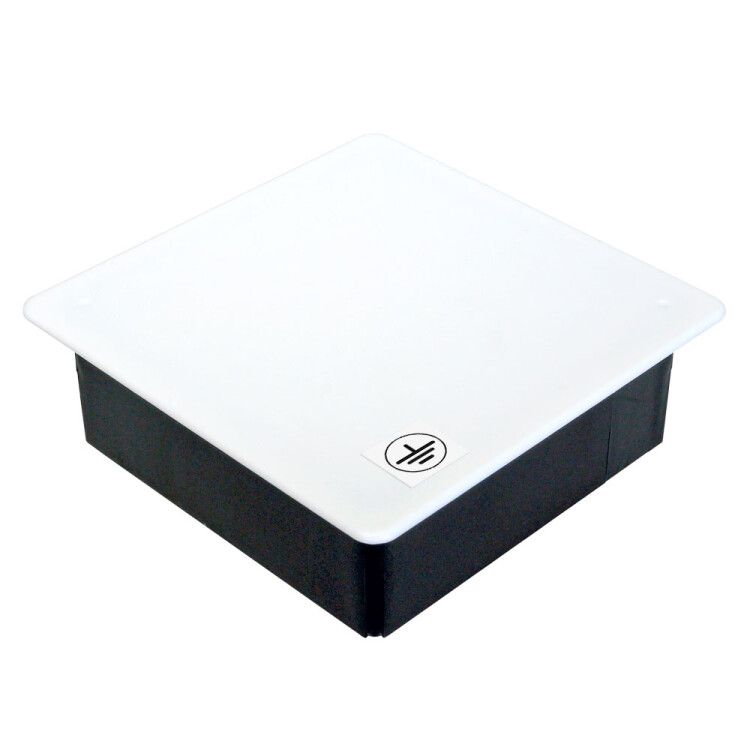

Коробка уравнивания потенциалов (КУП) 80-0860-у от ПРОМРУКАВ — это компактная распределительная коробка для скрытой установки в бетонные или кирпичные стены, предназначенная для обеспечения безопасности в зонах с высокой влажностью. Она соединяет металлические элементы в одной точке, снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов (КУП) 80-0860-у используется в составе дополнительной системы уравнивания потенциалов (ДСУП). Её задача — соединить все токопроводящие части, которые могут оказаться под напряжением: металлические трубы водопровода и отопления, корпуса ванн и душевых кабин, радиаторы, сетки тёплого пола, сушилки для полотенец. Это предотвращает возникновение разницы потенциалов между предметами, к которым человек может одновременно прикоснуться.

Область применения — помещения с повышенной опасностью: ванные комнаты, душевые, сауны, бассейны, а также другие места, где есть контакт с водой и металлом.

Технические характеристики

• Габариты: 103×103×47 мм (внешний размер); внутренняя глубина — 45 мм
• Форма: квадратная, для скрытой установки в сплошную стену
• Материал: полипропилен, не содержащий галогенов — безопасен при горении, не выделяет токсичных веществ
• Степень защиты: IP30 — защищена от твёрдых объектов больше 2,5 мм, но не от воды; подходит только для сухих участков внутри стены
• Количество входов: 20 — позволяет подключить несколько проводников одновременно
• Максимальное сечение проводника: 10 мм² — совместима с медными жилами до этого значения
• Диаметр вводов: 20 мм — подходят стандартные гофры и трубки
• Температурный диапазон: от -25°C до +40°C — работает в условиях обычного жилья и общественных помещений
• Цвет: чёрный — маскируется в штукатурке и не требует окраски после монтажа
• Крепление крышки: защелкивание — быстрый доступ без инструментов
• Вводы: с тыльной стороны и через выбиваемые отверстия — гибкая организация маршрутов кабелей
• Заземление не требуется — функция уравнивания выполняется за счёт соединения всех элементов внутри коробки

Совместимость и монтаж

Коробка уравнивания потенциалов 80-0860-у рассчитана на установку в бетонные или кирпичные стены. Для монтажа необходимо сделать нишу соответствующего размера. После установки коробка замуровывается раствором — она не предназначена для поверхностного монтажа.

Подключение проводов осуществляется через 20 вводов. Все проводники (медные, сечением до 10 мм²) заводятся в коробку и надёжно соединяются между собой с помощью болтовых клемм или ответвителей — сама коробка не имеет встроенной клеммы, её нужно докупать отдельно.

Использование вводов с тыльной стороны удобно при прокладке трасс от соседних помещений. Выбиваемые отверстия позволяют легко адаптировать расположение вводов под проект.

Безопасность и стандарты

Коробка уравнивания потенциалов 80-0860-у соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для систем уравнивания потенциалов. Материал — полипропилен без галогенов — соответствует нормам пожарной безопасности для внутренней электромонтажной аппаратуры. Коробка не является источником заземления, а лишь объединяет уже имеющиеся проводящие элементы в единую точку.

Преимущества

• Компактный размер — легко поместится даже в тонких перегородках
• 20 вводов — достаточно для сложных схем уравнивания
• Защелкивающаяся крышка — ускоряет обслуживание и проверку соединений
• Чёрный цвет — не требует отделки после штукатурки
• Материал без галогенов — повышает экологическую безопасность при возможном возгорании
• Вводы с двух сторон — упрощают проход кабелей и минимизируют изгибы

Ограничения применения

• Не предназначена для установки в гипсокартон, пеноблоки или другие хрупкие материалы — нужна прочная основа
• IP30 не обеспечивает защиту от влаги — нельзя использовать вне стены или во влажной среде (например, прямо в душевой)
• Не подходит для проводников сечением более 10 мм² — при необходимости большего сечения требуется другая модель
• Не содержит клемм — необходимо самостоятельно закупить и смонтировать соединительные элементы
• Не заменяет главную систему уравнивания потенциалов — применяется только как часть ДСУП

Примеры использования

• В ванной комнате: соединение труб холодной и горячей воды, металлической ванны, рамы душевой кабины, сетки тёплого пола и корпуса сушилки для полотенец
• В сауне: объединение металлических элементов каркаса, радиаторов и водопроводных труб
• В бассейне: связка металлических лестниц, ограждений и труб подачи воды

Практические советы

• Перед монтажом убедитесь, что ниша в стене точно соответствует размерам 103×103×47 мм — недостаточно глубоко сделанная ниша затруднит закрывание крышки
• Используйте только медные проводники сечением до 10 мм² — алюминий не рекомендован
• После сборки всех соединений проверьте целостность цепи тестером — сопротивление между всеми элементами должно быть менее 0,1 Ом
• Не забудьте отметить место установки КУП на плане электроснабжения — это важно для будущего ремонта
• При использовании нескольких КУП в одном помещении — все они должны быть связаны между собой проводником, чтобы образовать единый контур
