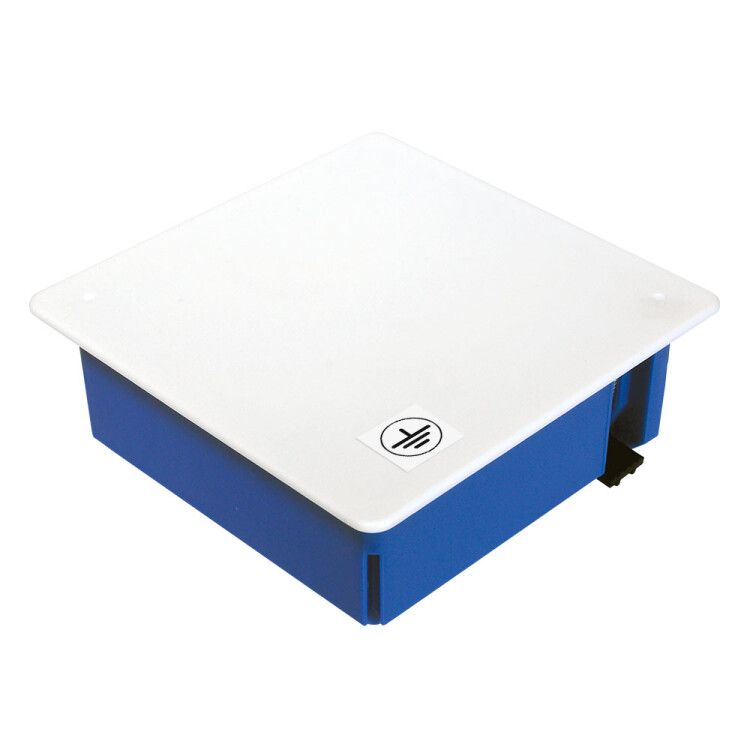

Коробка уравнивания потенциалов (КУП) для скрытой установки в полые стены 103х103х47 (72шт/кор) IP20 | 80-0960-У Промрукав Строитель

Коробка уравнивания потенциалов для скрытой установки в полые стены 103х103х47 от ПРОМРУКАВ (артикул 80-0960-у) обеспечивает безопасное соединение токопроводящих элементов в зонах с высокой влажностью, предотвращая разницу потенциалов и снижая риск поражения электрическим током.

Назначение и область применения

Эта коробка используется в составе дополнительной системы уравнивания потенциалов (ДСУП) - обязательного элемента электроустановок в помещениях с повышенной опасностью: ванных комнатах, душевых, саунах, бассейнах. Она служит точкой соединения всех металлических предметов, которые могут оказаться под напряжением: труб водопровода и отопления, корпусов ванн и душевых кабин, металлических решёток теплого пола, сушилок для полотенец. Коробка уравнивания потенциалов для скрытой установки в полые стены 103х103х47 позволяет надёжно закрепить и организовать соединения проводников внутри стены, не нарушая отделку.

Технические характеристики

• Габариты: 103×103×47 мм (внешний размер); внутренняя глубина - 45 мм
• Материал: полипропилен - устойчив к влаге, химически инертен, не горит
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными объектами, но не от воды
• Максимальное сечение проводника: 10 мм2 - подходит для медных жил до 10 мм2
• Количество вводов: 20 - возможность подключения множества проводников
• Цвет: синий - стандартизированная цветовая маркировка для уравнивающих коробок
• Температурный диапазон: от -25C до +40C - подходит для большинства интерьерных условий
• Крышка: непрозрачная, фиксируется на защелках - удобно открывать и герметично закрывать
• Вводы: с тыльной стороны и через выбиваемые отверстия - гибкая организация маршрутов кабеля
• Диаметр вводных отверстий: 20 мм - совместим с типовыми пластиковыми гильзами и муфтами
• Не требует заземления - функция уравнивания выполняется путём соединения всех элементов друг с другом
• Безгалогенный материал - не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Коробка уравнивания потенциалов для скрытой установки в полые стены 103х103х47 рассчитана на монтаж в кирпичные и бетонные стены. Для установки необходимо сделать штробу подходящего размера, поместить коробку и заделать её раствором. Все вводы можно использовать: 20 отверстий позволяют распределить провода от различных устройств (например, от ванны, радиатора, тёплого пола). Открытый доступ к внутренним контактам после монтажа невозможен - крышка плотно защелкивается и не снимается без инструмента. Подключение проводов осуществляется с помощью болтовых зажимов или клеммных колодок, установленных внутри коробки - сама коробка не имеет встроенных клемм.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для систем уравнивания потенциалов. Применение полипропилена исключает возгорание и коррозию. Наличие 20 вводов позволяет соблюдать принцип «один провод - одно соединение», что снижает риск перегрузки и плохого контакта. Устройство не требует заземления, так как работает по принципу равновеликости потенциалов - все подключённые элементы находятся на одном уровне напряжения.

Преимущества

• Квадратная форма и компактные размеры легко помещаются в стандартную штробу
• 20 вводов обеспечивают масштабируемость - можно подключить несколько труб и оборудования одновременно
• Защелкивающаяся крышка не требует креплений - быстрый доступ при проверке
• Полипропилен не подвержен коррозии и не реагирует на моющие средства
• Синий цвет - визуальное отличие от обычных распределительных коробок, ускоряет диагностику
• Вводы с тыльной стороны позволяют выводить провода в соседнюю нишу или канал

Ограничения применения

• Не предназначен для установки во влажных местах вне стен - IP20 не защищает от попадания воды
• Не подходит для наружной установки или в условиях постоянного воздействия влаги (например, в подвале без теплоизоляции)
• Не заменяет основную систему уравнивания потенциалов - применяется только как часть ДСУП
• Не допускается использование с проводниками более 10 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется применять в стенах с высокой механической нагрузкой - материал прочный, но не ударостойкий

Примеры использования

• Подключение медицинской ванны, металлического каркаса душевой кабины и трубы холодной воды в ванной комнате
• Объединение контура тёплого пола, радиатора отопления и металлической рамы окна в сауне
• Соединение нескольких труб отопления и сушилки для полотенец в туалете с бетонным полом
• Интеграция в существующую систему уравнивания потенциалов при модернизации старой электропроводки

Практические советы

• Перед монтажом обязательно определите, какие именно металлические элементы должны быть подключены - список должен быть согласован с проектом
• Используйте провода сечением 6–10 мм2; меньшие сечения (2,5 мм2) недостаточно надёжны для долговечного соединения
• Проверьте, чтобы все вводы были запломбированы или закрыты заглушками - даже неиспользованные отверстия должны быть герметичны
• При использовании ввода с тыльной стороны учтите, что он требует наличия свободного пространства за стеной
• После монтажа проведите измерение переходного сопротивления между всеми подключенными элементами - оно должно быть менее 0,1 Ом
• Артикул 80-0960-у от ПРОМРУКАВ совместим с другими изделиями этой серии - можно использовать одинаковые клеммы и крепления
