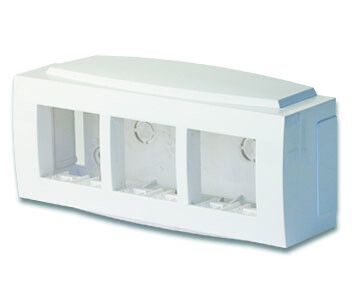

Модульная коробка для электроуст. изделий Brava. 6 модулей | 09221 DKC ДКС

Коробка установочная модульная для электроустановочных изделий, 6 модулей, для кабель-канала 70х22/90х25/TMC от DKC (ДКС), артикул 09221 - это компактный элемент для открытого монтажа выключателей, розеток и других устройств серии Brava. Подходит для помещений офисов, жилых зон и административных объектов с контролируемым микроклиматом.

Назначение и область применения

Коробка установочная предназначена для монтажа электроустановочных изделий (ЭУИ) на поверхность стены. Она используется совместно с кабель-каналами серии In-liner Front и позволяет размещать до трёх двухмодульных устройств - например, розеток или выключателей серии Brava. Применяется там, где требуется открытая проводка: офисы, учебные заведения, торговые точки, производственные помещения с минимальным уровнем запыленности.

Технические характеристики

• Количество модулей: 6 (распределено на 3 поста по 2 модуля каждый)
• Размер одного модуля: 45 мм - соответствует стандартному шагу для устройств серии Brava
• Количество вводов: 4 - позволяют заводить кабели снизу и с боков
• Количество отсеков: 1 - единое внутреннее пространство без перегородок
• Материал: пластик (поликарбонат или аналогичный термостойкий полимер)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: белый - устойчив к выцветанию под УФ-излучением
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Форма: прямоугольная - оптимальна для монтажа на плоские поверхности
• Способ монтажа: внешний, через заднюю стенку
• Метод крепления: защёлка - быстрая фиксация без инструментов

Совместимость и монтаж

Коробка установочная совместима исключительно с электроустановочными изделиями серии Brava, имеющими стандартный размер модуля 45 мм. Для монтажа необходимо:

• Закрепить коробку на стене с помощью саморезов через отверстия в задней стенке - рекомендуемый шаг крепления 150–200 мм
• Подвести кабели через один из четырёх вводов - предпочтительно использовать те, что находятся рядом с направлением прокладки кабель-канала
• Установить механизмы Brava в посты - они фиксируются защёлками внутри коробки

Не используйте коробку для скрытой проводки - она не предназначена для штробления стен. Совместима с кабель-каналами размером 70×22 мм и 90×25 мм, а также с системой TMC.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Материал корпуса самозагасающий, не распространяет горение. Сертифицировано для работы в условиях УХЛ4 - подтверждает соответствие нормам для помещений с умеренно холодным и влажным климатом.

Преимущества

• Глянцевая поверхность - легко моется, не царапается, сохраняет цвет даже при длительном освещении
• Защёлочное крепление - позволяет менять или заменять устройства без демонтажа всей коробки
• Чёткая разметка под 3 поста - обеспечивает точную установку механизмов Brava без смещения
• Четыре ввода - дают гибкость при подключении кабелей из разных сторон
• Один отсек - упрощает прокладку и обслуживание всех проводов в одном месте

Ограничения применения

• Не предназначен для использования во влажных средах - IP40 не защищает от брызг и влаги
• Не подходит для установки в помещениях с температурой ниже −25C или выше +40C
• Не совместим с устройствами других серий - только с Brava
• Не используется для скрытой проводки - требует открытого монтажа на поверхности
• Не имеет встроенного заземления - заземляющий провод должен подключаться отдельно через кабель-канал

Примеры использования

• Установка трёх двойных розеток на стене в офисе рядом с рабочим столом
• Монтаж выключателей света и розеток в учебной аудитории с использованием кабель-канала TMC
• Обустройство рабочего места на производстве - подключение пультов управления и индикационных устройств
• Оснащение медицинских кабинетов - размещение кнопок вызова и зарядных устройств

Практические советы

• Перед монтажом проверьте, чтобы глубина коробки достаточна для размещения всех проводов - особенно если используются крупные клеммы
• При подключении нескольких кабелей через один ввод используйте кабельные вводы с уплотнителем - снижает риск попадания пыли
• Не затягивайте саморезы слишком сильно - пластиковый корпус может деформироваться
• Если коробка монтируется рядом с кабель-каналом 90×25 мм - убедитесь, что её ширина не выступает за границы канала
• Для удобства обслуживания оставляйте свободный доступ к вводам - не закрывайте их декоративными панелями
