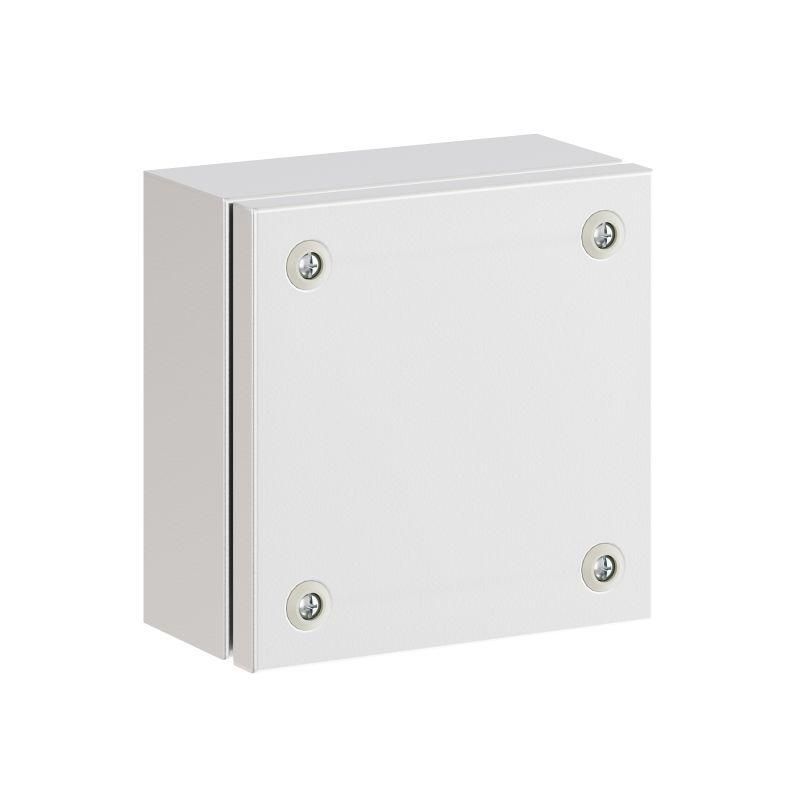

Корпус клеммный металлический SDE ВхШхГ 150x150x80 мм | R5SDE118 DKC ДКС

Корпус клеммный металлический SDE 150х150х80 мм от DKC (ДКС) - надёжный щит для монтажа клемм, автоматов и других устройств в условиях повышенной влажности, запылённости и механических нагрузок. Артикул r5sde118 подходит как для внутрипомещенческого, так и для наружного использования благодаря защите IP66 и ударостойкости IK10.

Назначение и область применения

Корпус клеммный металлический SDE 150х150х80 мм предназначен для сборки распределительных и коммутационных узлов: разветвления силовых и контрольных кабелей, установки DIN-реек, автоматических выключателей, контакторов, трансформаторов и других компонентов. Применяется в системах управления, на производстве, в энергообъектах, на объектах ЖКХ, в транспорте и на открытых площадках.

Технические характеристики

• Габариты: 150×150×80 мм (Ш×В×Г)
• Материал: листовая сталь с порошковым покрытием (RAL 7035)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (соответствие EN 50102)
• Тип монтажа: навесной, настенный, напольный, на столб
• Замок: есть, с возможностью пломбировки
• Дверь: одна, с застеклением и вентиляционными отверстиями
• Фиксация монтажной панели: предусмотрены предустановленные направляющие рейки на задней стенке
• Заземление: есть вывод на крышке
• Уплотнение: литой полиуретановый уплотнитель на крышке
• Совместимость с другими корпусами: можно соединять в ряд

Совместимость и монтаж

Корпус клеммный металлический SDE 150х150х80 мм легко монтируется на любую вертикальную или горизонтальную поверхность: стену, опору, раму. Для крепления используются предустановленные отверстия. Внутри предусмотрен набор направляющих реек - они позволяют закрепить DIN-рейку или монтажную пластину без дополнительных крепёжных элементов. Крышка открывается на петлях, что удобно при обслуживании. Все комплектующие - замок, уплотнители, крепёж - уже установлены. Подключение кабелей осуществляется через входные отверстия с возможностью герметизации.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10) и обеспечивает класс защиты IP66. Сертифицирован для работы в сейсмоактивных районах и на морских судах. Порошковое покрытие устойчиво к коррозии, химическим воздействиям и перепадам температур. Наличие заземляющего вывода гарантирует безопасность при работе с электрооборудованием.

Преимущества

• Высокая прочность стали и ударопрочность IK10 обеспечивают долгий срок службы даже в жестких условиях
• IP66 позволяет применять корпус вне помещений - под дождём, в пыли, на улице
• Встроенные рейки экономят время при установке DIN-реек и монтажных плат
• Защитная дверь с вентиляцией и остеклением сочетает герметичность с возможностью визуального контроля
• Возможность соединения нескольких корпусов в ряд даёт гибкость при масштабировании системы
• Полный комплект аксессуаров в одной поставке снижает риск потери деталей

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68
• Порошковое покрытие уязвимо к царапинам при грубом обращении; повреждение может вызвать локальную коррозию
• Объем 150×150×80 мм ограничен - не подходит для крупных модулей или большого количества аппаратов одновременно
• Не рекомендуется для сред с агрессивными химическими парами (например, кислоты, щелочи) без дополнительной защиты

Примеры использования

• Электрощит на улице для питания освещения дворовой территории
• Распределительный бокс на производственном участке с частыми мойками оборудования
• Контрольный щит на железнодорожной станции с вибрациями и перепадами температур
• Система управления насосной станцией в условиях повышенной влажности
• Сборка распределительной точки на морском судне

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были правильно загерметизированы - используйте вводные муфты, если они не входят в комплект
• При использовании на столбе или в местах с доступом посторонних - обязательно применяйте пломбу на замке
• Для увеличения вместимости можно соединить несколько корпусов SDE в ряд - совмещайте их по направляющим
• Избегайте установки в прямых солнечных лучах длительное время - хотя покрытие термостойкое, нагрев может снизить срок службы уплотнителей
• При необходимости замены монтажной пластины - не снимайте полностью заднюю стенку, достаточно открутить крепления реек
• Артикул r5sde118 - один из базовых размеров серии RAM block; если нужен больший объем - рассмотрите другие модели этой же серии
