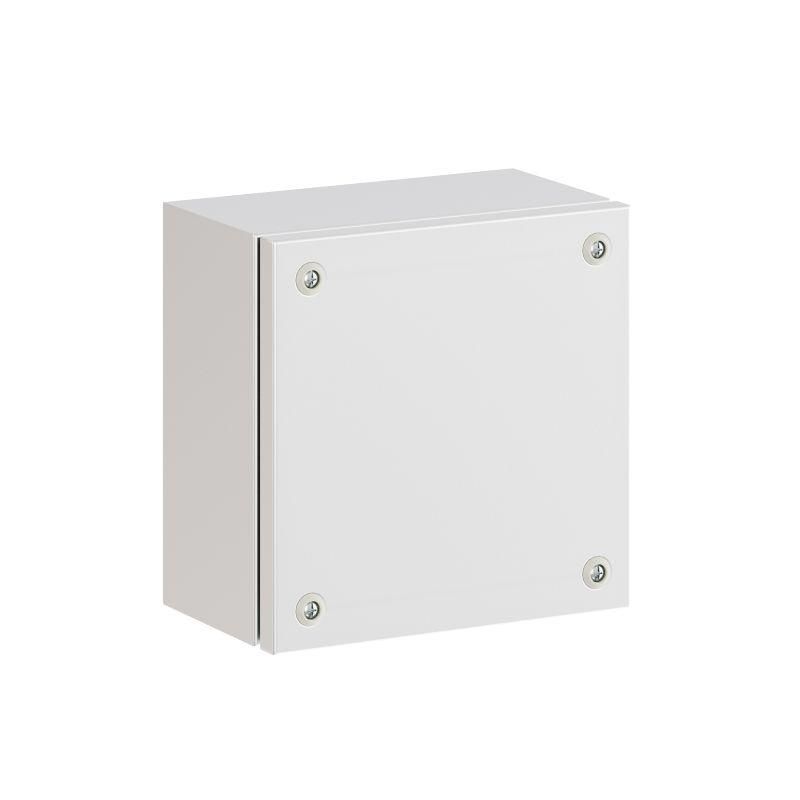

Корпус клеммный металлический SDE ВхШхГ 200x200x120 мм | R5SDE2212 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 200х200х120 мм от DKC — надёжная герметичная коробка для монтажа клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или помещения. Артикул r5sde2212 подходит для навесного, настенного и напольного монтажа, обеспечивает высокую степень защиты и совместим с системами автоматизации.

Назначение и область применения

Корпус SDE используется как распределительная или соединительная коробка для клемм, реле, контакторов, модулей ввода/вывода, индикаторов и других элементов управления. Подходит для установки в местах с повышенными требованиями к защите: на улице, в цехах, на объектах энергетики, транспорта, ЖКХ и промышленной автоматизации. Благодаря прочной конструкции и застеклённой двери — идеален для контроля состояния оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 200×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 — работает при температуре от −50°C до +50°C, в условиях влажности, солёного воздуха и запылённости
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 — материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: есть — позволяет доступ к задним креплениям и монтажным планкам
• Монтажная панель: встроена — фиксирует оборудование внутри корпуса
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус SDE легко монтируется любым способом: на стену, столб, пол или в нишу. Для крепления предусмотрены подготовленные отверстия и кронштейны. Возможна установка в ряд — несколько корпусов можно соединить между собой для компактного размещения нескольких точек управления. Монтажная панель имеет стандартные отверстия под DIN-рейку, что упрощает установку автоматических выключателей и модульных устройств. Кабели вводятся через резьбовые вводы (не входят в комплект), которые необходимо выбрать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных средах: IP66 исключает попадание пыли и воды, IK10 предотвращает повреждение от механических ударов, класс горючести Г1 снижает риск возгорания. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмической деятельностью. Климатические исполнения УХЛ1 и ОМ2–ОМ3 обеспечивают долговечную работу в суровых условиях — от холодных северных районов до морских побережий.

Преимущества

• Высокая жесткость конструкции благодаря толстой стали — не деформируется под нагрузкой
• Порошковое покрытие устойчиво к коррозии, перепадам температур и химическим воздействиям
• Защита IP66 и IK10 позволяют использовать корпус даже в экстремальных условиях
• Застеклённая дверь даёт возможность визуального контроля без вскрытия
• Вентилируемая дверь снижает риск конденсата при перепадах температур
• Возможность комбинирования корпусов в ряд экономит место и упрощает обслуживание

Ограничения применения

• Не предназначен для внутреннего монтажа взрывоопасных устройств — не имеет взрывозащиты Ex
• Не содержит вводов для кабелей — их нужно приобретать отдельно
• Комплект заземления не включает провода — требуется самостоятельная прокладка заземляющего проводника
• Площадь внутреннего пространства ограничена — не подходит для крупногабаритных преобразователей частоты или больших щитов
• Цвет RAL 7035 — серый антрацит — не подходит для требований к яркой визуализации (например, сигнализационные корпуса)

Примеры использования

• Распределительная коробка на уличном столбе для подключения освещения
• Щит управления насосной станцией в условиях повышенной влажности
• Корпус для PLC-модулей на конвейере в пищевой промышленности
• Точка сбора сигналов датчиков на производстве с высоким уровнем пыли
• Аварийный выключатель с индикацией в зоне с риском механических повреждений

Практические советы

• Перед монтажом проверьте посадочные отверстия — они рассчитаны на стандартные крепёжные элементы M6–M8
• Для ввода кабелей используйте резьбовые вводы с уплотнением (например, M20×1,5 или M25×1,5), подходящие по диаметру изоляции
• При использовании вентилируемой двери убедитесь, что вентиляция направлена в сторону, где нет скопления влаги или масла
• При установке в стену — учтите толщину отделочных материалов; корпус выступает на 120 мм назад
• Для многократного открывания двери рекомендуется периодически контролировать состояние замка и уплотнителей
• При групповой установке нескольких корпусов r5sde2212 соблюдайте минимальный зазор 50 мм между ними для теплоотвода и обслуживания
