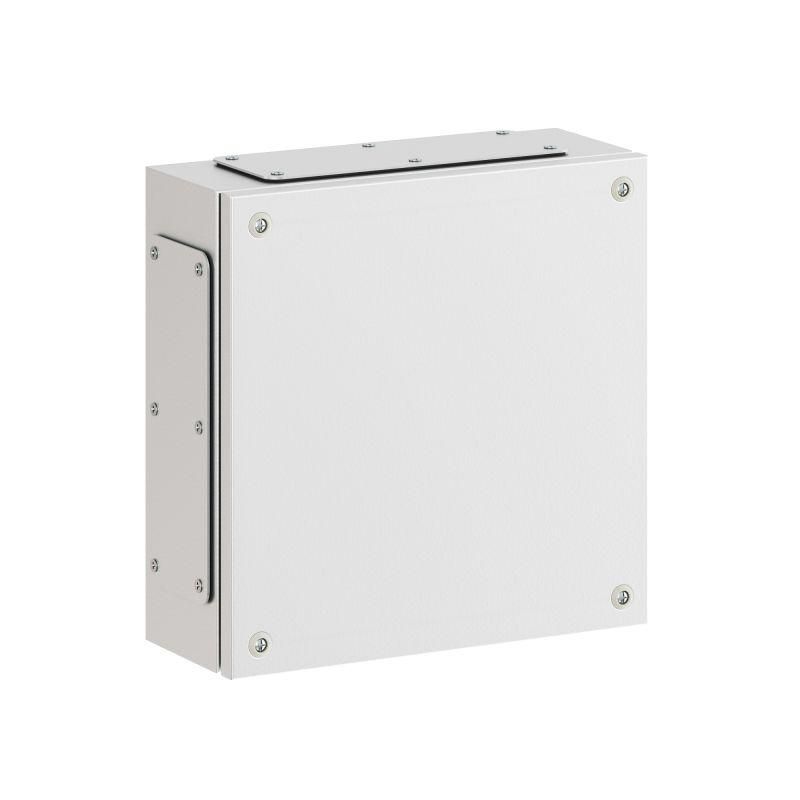

Корпус клеммный металлический SDE ВхШхГ 300x300x120 мм с фланцами | R5SDE3312F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 300x300x120 мм с фланцами DKC - это прочная герметичная коробка для защиты клемм, коммуникаций и аппаратуры управления в условиях улицы, производства или встроенных систем. Бренд DKC обеспечивает надёжную сборку этого решения, подходящего как для монтажа внутри помещений, так и на открытых площадках.

Назначение и область применения

Корпус SDE используется как распределительная, соединительная или управляющая коробка. Подходит для размещения клеммных колодок, реле, контакторов, индикаторов, модулей автоматизации и других слаботочных либо силовых элементов. Применяется в промышленных объектах, на транспорте, в энергоустановках, насосных станциях, системах освещения и автоматизированных линиях.

Технические характеристики

• Размеры: высота 300 мм, ширина 300 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полностью защищён от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает воздействие до 20 Дж (эквивалент удара грузом 5 кг с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Фланцы: четыре сплошных для ввода кабелей
• Заземление: комплект есть, без проводов - требуется самостоятельное подключение
• Монтажная панель: встроенная, позволяет закрепить оборудование внутренними крепёжными точками

Совместимость и монтаж

Корпус SDE можно устанавливать несколькими способами:

• На стену - через предварительно подготовленные отверстия в боковых стенках
• На столб - благодаря наличию специальных крепёжных проушин
• На полу - опираясь на нижнюю часть корпуса
• Внутрь стены - при необходимости угловой врезки (требует соответствующих работ по перфорации)
• Выстраивается в ряд - несколько корпусов можно соединить друг с другом для создания единой системы

Дверь имеет два варианта: застеклёная (для наблюдения за индикацией) и вентилируемая (для лучшей циркуляции воздуха). Оба типа доступны одновременно - пользователь выбирает нужный вариант при заказе. Монтаж выполняется обычным инструментом; все крепления предусмотрены заводом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных средах. Высокий уровень защиты IP66 и ударопрочность IK10 обеспечивают безопасность даже при механическом воздействии и атмосферных явлениях. Климатические классы УХЛ1, ОМ2, ОМ3 позволяют использовать корпус в регионах с суровым климатом, включая повышенную влажность, температурные перепады и наличие химически активных веществ. Горючесть Г1 снижает риск возгорания в случае аварии.

Преимущества

• Высокая жесткость конструкции - стальная основа толщиной 1,2 мм минимизирует деформацию
• Защита от внешних факторов - IP66 + IK10 делают корпус пригодным для экстремальных условий
• Гибкая система монтажа - один корпус решает задачи в любых типах установок
• Эргономичная дверь - возможность выбрать стекло или вентиляцию без замены всего корпуса
• Цвет RAL 7035 - совместим с большинством промышленных интерьеров и легко сочетается с другими элементами
• Встроенные фланцы - исключают необходимость доработки для ввода кабелей

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx
• Комплект заземления не содержит провода - необходимо самостоятельно подбирать и прокладывать заземляющий проводник
• Объём ограничен - 300×300×120 мм не подходит для крупногабаритных контроллеров или частично установленных щитов
• Порошковое покрытие требует бережного обращения - повреждение целостности слоя может снизить антикоррозийную защиту
• Не рекомендовано использование в местах постоянного прямого попадания солнечных лучей более 8 часов в день - возможно выцветание цвета RAL 7035

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожном переезде
• Корпус для PLC и I/O-модулей в пищевой промышленности
• Аппаратура контроля освещения на парковке
• Автоматизация вентиляционных каналов в подземных переходах

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - они должны точно соответствовать диаметрам вводных трубок или муфт
• При использовании застеклённой двери следите за тем, чтобы конденсат не образовался внутри - используйте влагопоглотители или продувку
• Для долговечности заземления применяйте медный провод сечением не менее 6 мм2 и плотно затяните контакт на болтовом соединении
• Если корпус будет установлен рядом с источниками тепла - учтите, что внутренняя температура может расти выше окружающей на 5–10 C
• При групповой установке нескольких корпусов соблюдайте минимальный интервал между ними - не менее 50 мм для удобства обслуживания
• Корпус SDE от DKC совместим с изделиями серии RAM Block - можно использовать аналогичные аксессуары и крепления
