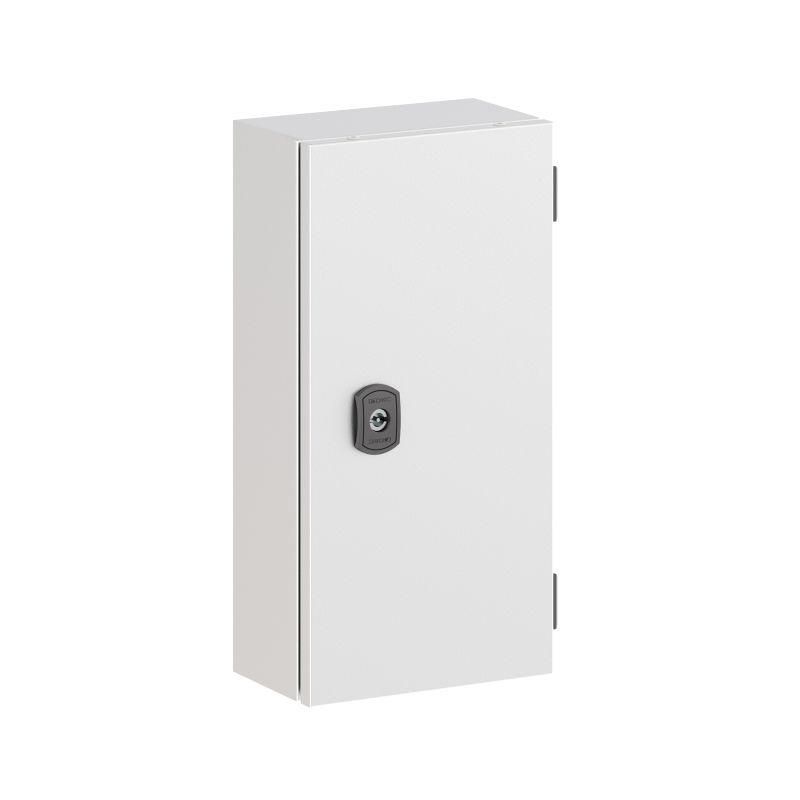

Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм с дверцей | R5SDE4212C DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм с дверцей DKC - это прочная, защищённая коробка для монтажа клемм, аппаратов управления и контрольных устройств в условиях улицы или промзоны. Бренд DKC предлагает эту модель как часть серии RAM block, где сочетаются надёжность материала и гибкость установки.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм с дверцей DKC предназначен для защиты электрических соединений, коммутационных элементов и малых устройств автоматизации. Подходит для использования в качестве распределительной коробки, пульта управления или места крепления индикаторов, реле, контакторов и других компонентов. Применяется на объектах с высокими требованиями к защите: промышленные площадки, насосные станции, уличные щитовые, системы автоматического управления.

Технические характеристики

• Размеры: 400×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергии 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной среде и на открытых территориях
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: есть - позволяет доступ к тыльной стороне для кабельного ввода и монтажа
• Крепление: навесное, на столбе, настенное, напольное
• Система заземления: в комплекте - контактная планка без проводов

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм с дверцей DKC совместим с любыми стандартными клеммниками и DIN-рейками. Монтаж осуществляется через предварительно подготовленные отверстия на задней стенке и боковых поверхностях. Для настенного монтажа используйте болты M8; для установки на столб - хомуты или кронштейны соответствующего диаметра. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Петли и поворотный замок обеспечивают плотное закрывание дверцы без деформаций после многократного открывания.

Безопасность и стандарты

Изделие соответствует европейским нормам: EN 50102 (ударопрочность), IEC 60529 (IP55), а также российским требованиям для климатических условий УХЛ1 и ОМ2/ОМ3. Горючесть классифицирована как Г1 - материал не распространяет пламя. Сейсмическая устойчивость до 9 баллов делает корпус пригодным для регионов с повышенной сейсмической активностью. Все материалы сертифицированы для длительной эксплуатации в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря стали 1,2 мм и IK10 - выдерживает случайные удары и нагрузки
• Защита IP55 обеспечивает работу даже под дождём и в запылённых помещениях
• Порошковое покрытие не царапается легко, не выгорает на солнце, не требует окраски
• Дверца с возможностью застекления даёт возможность визуального контроля состояния оборудования без вскрытия
• Вентилируемая дверь снижает риск перегрева внутри корпуса при длительной работе
• Функциональная задняя дверь упрощает прокладку кабелей и обслуживание
• Гибкость установки - можно монтировать на стену, столб, пол или использовать в составе многосекционной системы

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• Не рекомендовано использование в местах с воздействием агрессивных химикатов (кислоты, растворители) - порошковое покрытие устойчиво, но не ко всем веществам
• Отсутствие внутренних кабельных вводов - необходимо докупать фитинги или использовать собственные решения
• Заземление поставляется без проводов - требуется самостоятельная прокладка заземляющих жил
• Объём 400x200x120 мм ограничен - не подходит для крупногабаритных АВР, частотников или мощных преобразователей

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на производстве
• Контрольный пункт для датчиков уровня жидкости в канализационном колодце
• Аппаратный модуль для автоматизации вентиляции в холодильном цехе
• Сборка нескольких корпусов SDE в ряд для централизованного управления несколькими участками линии

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны под стандартные болты M8, но допускают адаптацию под другие крепления
• При использовании застеклённой дверцы избегайте попадания капель воды на стекло при открытом положении - влага может скапливаться внутри
• Для вентилируемой дверцы убедитесь, что воздухообмен не заблокирован внешними препятствиями (например, плотной кладкой или оборудованием рядом)
• При установке в стену - учтите толщину отделочных материалов, чтобы дверца свободно открывалась
• При соединении корпусов в ряд - используйте одинаковый тип дверей (все застеклённые или все вентилируемые) для единообразия обслуживания
• Корпус клеммный металлический SDE ВхШхГ 400x200x120 мм с дверцей DKC - оптимальный выбор для проектов, где важны долговечность и простота сервиса. Артикул r5sde4212c - точный идентификатор для заказа и документации.
