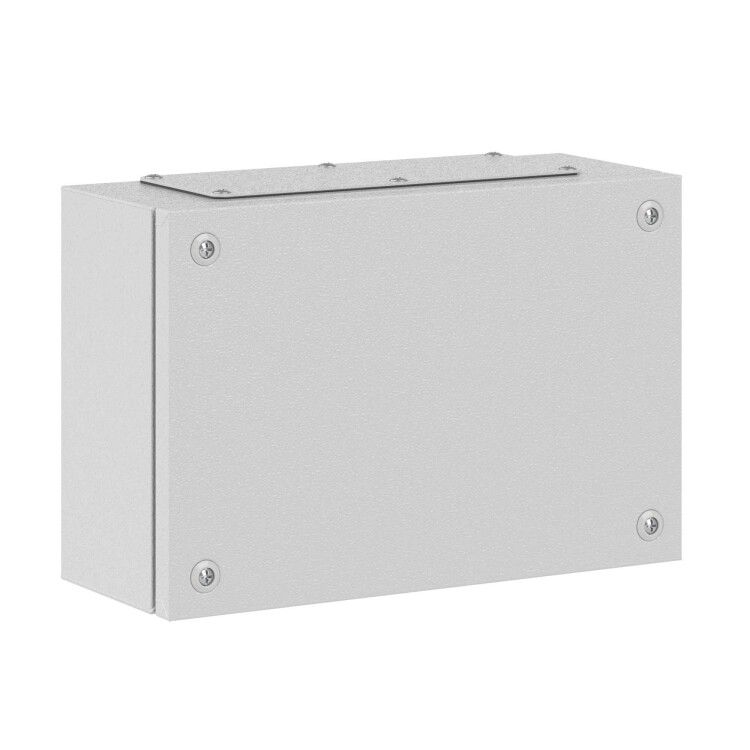

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм с фланцами | R5SDE4312F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 400x300x120 мм с фланцами DKC - это прочная герметичная коробка для защиты клемм, аппаратуры управления и слаботочных устройств в условиях улицы или промышленного помещения. Артикул r5sde4312f предназначен для надежной сборки распределительных систем там, где важна механическая стойкость и высокий уровень защиты.

Назначение и область применения

Корпус SDE используется как соединительная, разветвительная или распределительная коробка для кабельных сетей. Подходит для размещения клеммных колодок, реле, контакторов, индикаторов, модулей автоматизации и других элементов управления. Благодаря защите IP66 и ударопрочности IK10, корпус применяют на открытых площадках, в цехах с повышенным уровнем запыленности, возле технологического оборудования, на опорах ЛЭП и в местах с возможными внешними воздействиями.

Технические характеристики

• Размеры: 400×300×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с плотным уплотнителем
• Фланцы: четыре сплошных, предназначены для ввода кабелей
• Заземление: в комплекте - контактная планка без проводов

Совместимость и монтаж

Корпус SDE монтируется навесным способом. Возможна установка как на стену, так и на вертикальную опору - например, на столб или раму. Для крепления предусмотрены специальные отверстия на задней стенке. Фланцы позволяют ввести кабели прямо через корпус без дополнительных проходных элементов. Диаметр входных отверстий рассчитан под стандартные кабельные вводы; перед монтажом проверьте соответствие наружного диаметра используемых кабелей. Крышка открывается полностью, обеспечивая удобный доступ ко всем внутренним элементам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в условиях повышенной опасности. Высокая степень защиты IP66 исключает попадание пыли и влаги даже при направленном струйном орошении. Ударопрочность IK10 гарантирует сохранность внутрикорпусной начинки при случайных ударах грузовым оборудованием или инструментом. Материал класса Г1 снижает риск распространения пламени. Применение в климатических исполнениях УХЛ1/ОМ2/ОМ3 позволяет использовать корпус в регионах с суровыми зимами, высокой влажностью и химически активной средой.

Преимущества

• Высокая жесткость конструкции благодаря стальной толщине 1,2 мм
• Защита от внешних факторов - пыль, вода, перепады температур, вибрация
• Удобство обслуживания: широкий угол открывания крышки, четко очерченные места для кабельного ввода
• Цветовое решение RAL 7035 - устойчиво к выгоранию и хорошо сочетается с промышленной эргономикой
• Встроенные фланцы экономят время на подготовку вводов
• Комплексная сертификация - можно применять в проектах с требованием к нормативному соответствию

Ограничения применения

Не предназначен для установки в взрывоопасных зонах - отсутствуют взрывозащищённые сертификаты. Напряжение внутри корпуса не регламентируется конструкцией - необходимо соблюдать правила электроустановок при выборе коммутирующих устройств. Отсутствуют предварительно установленные кабельные вводы - требуется самостоятельная герметизация при использовании нестандартных кабелей. Не рекомендовано использование в постоянном погружении в жидкости - IP66 не предусматривает длительного под ования.

Примеры использования

• Распределительная коробка на опоре воздушной линии электропередачи
• Корпус управления частотным преобразователем на конвейере
• Щиток сигнализации и контроля на объекте ЖКХ
• Распределительный пункт для датчиков освещения на территории завода
• Аппаратный щит для системы аварийного отключения на насосной станции

Практические советы

• Перед монтажом проверьте, что внутренние устройства помешаются в объеме 400×300×120 мм - учтите высоту клемм и радиаторов
• При использовании нескольких кабелей через один фланец - применяйте термоусадочные или резиновые вводы для сохранения степени защиты IP66
• Заземляющая планка должна быть надежно соединена с контуром заземления объекта - используйте медные перемычки сечением не менее 6 мм2
• Порошковое покрытие не повреждается обычными инструментами, но избегайте острых предметов при работе рядом с корпусом
• Для долговременного хранения - хранить в сухом месте, не допускать намокания уплотнителей
