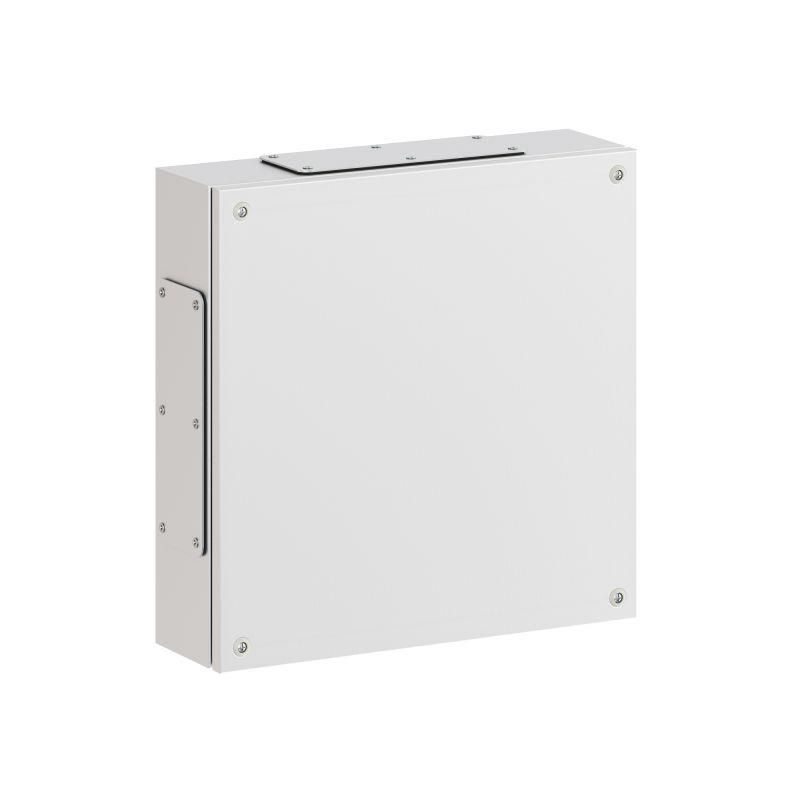

Корпус клеммный металлический SDE ВхШхГ 400x400x120 мм с фланцами | R5SDE4412F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 400x400x120 мм с фланцами DKC - это прочная герметичная коробка для защиты клемм, коммутационного оборудования и управляющих устройств в условиях открытых площадок и агрессивной среды. Артикул r5sde4412f подходит для монтажа на столбах, стенах и в нишах, обеспечивает надежную работу в любую погоду.

Назначение и область применения

Корпус SDE используется как распределительная или соединительная коробка для клемм, реле, модулей автоматизации, индикаторов и других слаботочных устройств. Подходит для установки на объектах энергетики, транспорта, промышленности и ЖКХ - там, где требуется защита от пыли, воды и механических повреждений. Применяется в системах управления насосными станциями, конвейерами, освещением, автоматическими воротами и другими внешними installations.

Технические характеристики

• Размеры: высота 400 мм, ширина 400 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферных воздействий
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Фланцы: четыре сплошных для ввода кабелей (не имеют внутренних резьбовых вводов)
• Заземление: комплект есть, провода не входят
• Монтажная панель: встроена внутри, позволяет крепить оборудование на DIN-рейку или болтами

Совместимость и монтаж

Корпус SDE можно устанавливать несколькими способами:

• На вертикальную поверхность - через отверстия в фланцах или специальные кронштейны
• На столб - благодаря наличию крепежных отверстий в основании
• В стену - при необходимости углубления в кладку или бетон
• На пол - с использованием опорных элементов (напольная установка допускается)
• В ряд - несколько корпусов можно соединять между собой для создания линейных решений

Дверь имеет два режима: застекленная (для наблюдения за индикацией) и вентилируемая (для рассеивания тепла). Оба варианта доступны в одном корпусе - достаточно заменить переднюю панель. Для монтажа используйте стандартные крепежи M6–M8. Учитывайте, что фланцы не содержат вводы - кабели заводятся через них с помощью дополнительных вводных муфт или сальниковых уплотнений.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в условиях повышенной опасности. Степень защиты IP66 и ударопрочность IK10 обеспечивают соответствие нормам IEC 60529 и EN 62208. Климатические классы УХЛ1 и ОМ2/ОМ3 подтверждают работоспособность в суровых условиях России и стран СНГ. Материал не поддерживает горение (группа Г1), что снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая жесткость конструкции - стальная рама с толщиной 1,2 мм предотвращает деформацию даже при нагрузках
• Защита от всех видов внешнего воздействия - пыль, влага, перепады температур, механические удары
• Гибкая система монтажа - один корпус подходит для четырех типов установки
• Интегрированная монтажная панель - экономит время на сборке внутри корпуса
• Сменные двери - возможность адаптировать корпус под задачу без замены всего устройства
• Цвет RAL 7035 - маскирует следы коррозии и царапин, хорошо сочетается с промышленным окружением

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует сертификация Ex
• Не содержит встроенные кабельные вводы - необходимо докупать сальники или вводы отдельно
• Комплект заземления не включает провода - требуются собственные заземляющие перемычки
• Глубина 120 мм ограничивает установку крупных модулей - не подходит для больших PLC или частотных преобразователей
• Порошковое покрытие не рекомендовано для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)

Примеры использования

• Распределительная коробка для сигнализации на участке железной дороги
• Пульт управления насосной станцией на открытом воздухе
• Корпус для терморегуляторов и датчиков на холодильном складе
• Объединённая линейка из трёх корпусов SDE для системы автоматического освещения парковки
• Аварийный пункт управления световой сигнализацией на АЗС

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны проходить через фланцы без усилия; при необходимости используйте гофрошланги или вводы типа PG13,5 или M20
• Для долговечности заземления прокладывайте медный провод сечением не менее 6 мм2 от корпуса к контуру заземления
• При установке на столб закрепите корпус ниже уровня глаз - так удобнее обслуживать и меньше риск повреждения
• Если корпус установлен в местах с высокой запылённостью - регулярно проверяйте состояние уплотнителей двери
• При совмещении нескольких корпусов в ряд - учтите суммарную ширину и необходимость свободного доступа к каждой двери
• Не открывайте корпус во время дождя - даже при IP66 вода может попасть внутрь при длительном воздействии под давлением
