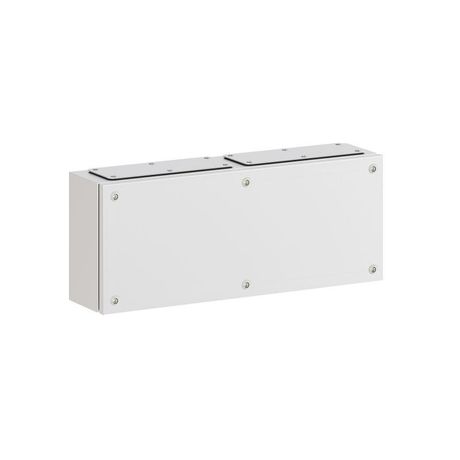

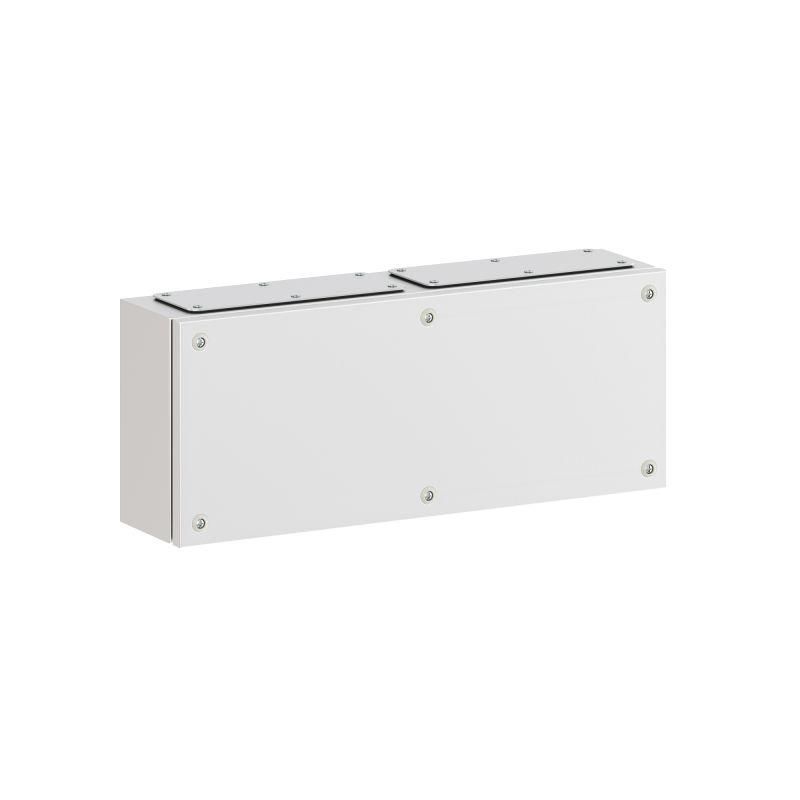

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм с фланцами | R5SDE5212F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм с фланцами DKC - это прочная герметичная коробка для защиты клемм, аппаратов управления и контроллеров в условиях улицы, производства или сложного технологического окружения. Артикул r5sde5212f соответствует серии RAM block и предназначен для надежного монтажа в местах с высокими требованиями к защите от внешних воздействий.

Назначение и область применения

Корпус SDE используется как распределительная, соединительная или управляющая коробка. Подходит для размещения клеммных колодок, реле, модулей автоматизации, индикаторов, кнопочных постов и других элементов вторичной цепи. Применяется в системах энергообеспечения, на объектах ЖКХ, транспорта, промышленном оборудовании и в условиях открытых площадок.

Технические характеристики

• Размеры: 500×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Защита: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью остекления и вентиляции
• Фланцы: четыре сплошных для ввода кабелей
• Заземление: комплект есть, провода не входят

Совместимость и монтаж

Корпус SDE легко монтируется любым способом: на стену, на столб, на пол или в нишу. Благодаря наличию фланцев и предварительно подготовленным отверстиям, он совместим с большинством типов кабельных вводов. Возможна сборка в ряд - несколько корпусов можно расположить рядом, используя одинаковые точки крепления. Монтажная панель внутри позволяет жестко закрепить оборудование. Для установки требуется минимум инструментов: отвертки, гаечные ключи, сверло для крепежа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего во взрывоопасных и влажных средах. Высокая степень защиты IP66 и класс IK10 обеспечивают безопасную работу даже при механическом воздействии или осадках. Климатические категории УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в регионах с суровыми зимами и повышенной влажностью. Горючесть Г1 снижает риск возгорания при перегреве или аварийных ситуациях.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и порошковому покрытию
• Вентилируемая и застекленная дверь - удобство проверки состояния оборудования без вскрытия
• Четыре фланца дают гибкость при организации кабельных вводов
• Возможность установки в любом положении - вертикально, горизонтально, встроенно
• Сейсмостойкость обеспечивает сохранность внутреннего оборудования при землетрясениях

Ограничения применения

Не предназначена для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном контакте с водой. Напряжение питания и рабочие токи определяются установленными внутри устройствами - сам корпус не является коммутирующим элементом. Отсутствие проводов заземления требует самостоятельного подключения медного провода сечением не менее 4 мм2. Температурный режим ограничен климатическими категориями - использование ниже -40C или выше +50C не рекомендовано без дополнительного теплового регулирования.

Примеры использования

• Распределительный щит на улице для подключения светильников и насосов
• Щит управления конвейера на пищевом производстве
• Коробка связи и сигнализации на железнодорожной платформе
• Аппаратный пункт для терморегуляторов в холодильной камере
• Автоматизация системы вентиляции в подземном паркинге

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей размерам фланцев - максимальный входящий диаметр зависит от выбранного ввода
• При установке на столб используйте хомуты с резиновой прокладкой для исключения деформаций
• При использовании застекленной двери избегайте попадания прямых солнечных лучей - температура внутри может повышаться
• Обязательно выполните заземление через медный провод, подключенный к болтовому выводу внутри корпуса
• При группировке нескольких корпусов SDE в ряд соблюдайте минимальный интервал между ними - 5–10 см для доступа к клеммам
• Порошковое покрытие не требует специального обслуживания, но при появлении царапин лучше обработать их антикоррозийным составом
