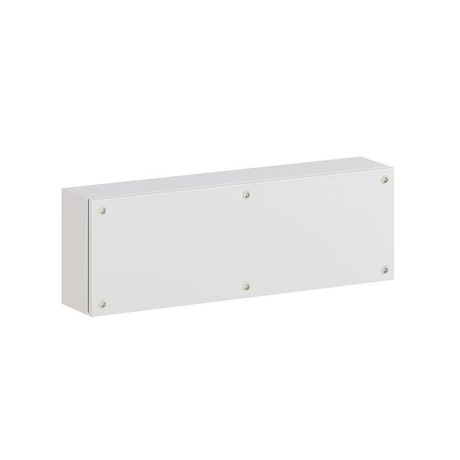

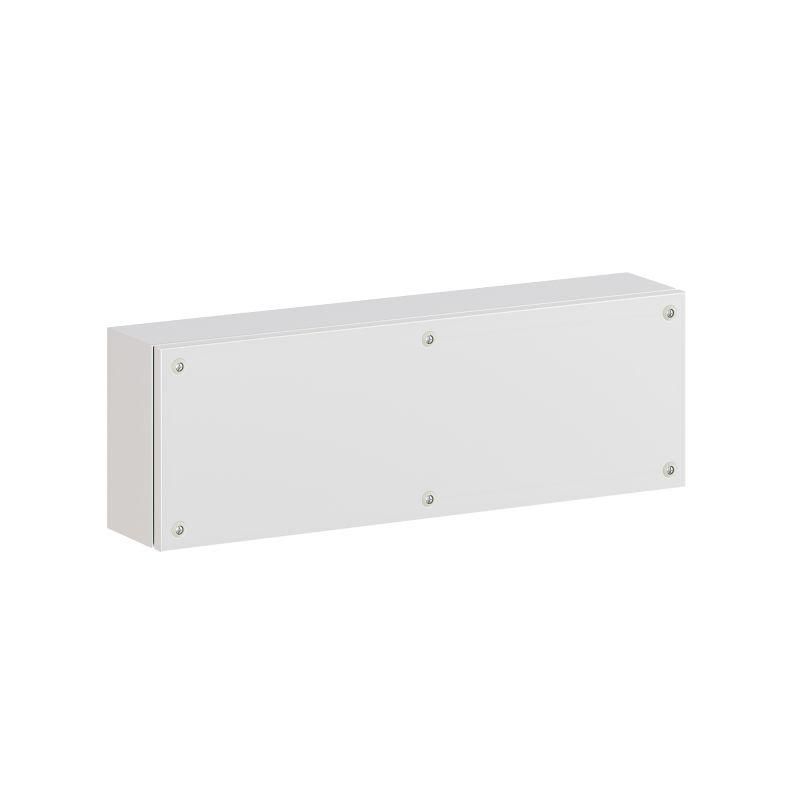

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм | R5SDE6212 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм DKC - это прочная, герметичная коробка для защиты клемм, коммуникаций и аппаратуры управления в условиях улицы, производства или сложного микроклимата. Бренд DKC предлагает эту модель как надежную основу для сборки распределительных щитов, пультов управления и систем автоматизации.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм DKC предназначен для размещения клеммных колодок, реле, контакторов, модулей ввода/вывода, индикационных элементов и других компонентов электрических цепей. Подходит для создания небольших распределительных щитов, пунктов управления, автономных контроллеров и точек подключения. Применяется в промышленности, энергетике, транспорте, ЖКХ - там, где требуется защита оборудования от внешних воздействий.

Технические характеристики

• Размеры: высота 600 мм, ширина 200 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью остекления и вентиляцией
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной панели
• Монтажная панель: встроена - фиксируется болтами внутри корпуса
• Крепление: навесное, настенное, напольное, на столб
• Возможность группировки: можно соединять несколько корпусов в ряд

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 600x200x120 мм DKC совместим с любыми стандартными клеммами, DIN-рейками и компактным оборудованием, подходящим по габаритам. Монтаж осуществляется через предварительно подготовленные отверстия:

• На стену - через четыре угловых кронштейна
• На столб - с помощью специальных хомутов (не входят в комплект)
• На полу - с использованием опорных площадок (при необходимости)
• В ряд - с применением соединительных планок между соседними корпусами

Дверь открывается на петлях, имеет уплотнитель, что обеспечивает сохранение степени защиты IP66 даже после многократного открывания. Защитное стекло на двери позволяет наблюдать за состоянием индикаторов без вскрытия корпуса. Для заземления предусмотрен комплект (болты, шайбы, перемычки), но провода необходимо подключить самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для работы в средах с повышенной влажностью, запыленностью и риском механических повреждений. Сертифицирован по нормам для промышленного электрооборудования. Климатические классы УХЛ1, ОМ2, ОМ3 позволяют использовать изделие в регионах с суровым зимним климатом, в том числе на открытых участках. Сейсмическая устойчивость 9 баллов делает его пригодным для регионов с активной сейсмикой.

Преимущества

• Высокая жесткость благодаря толстой стали - не деформируется при нагрузке
• Порошковое покрытие устойчиво к коррозии, перепадам температур и UV-излучению
• Интегрированная монтажная панель снижает время сборки
• Защелкивающаяся дверь с уплотнителем гарантирует долгую герметичность
• Вариант с застекленной дверью исключает необходимость постоянного вскрытия для проверки
• Вентилируемая дверь способствует естественному теплоотведению
• Возможность вертикального и горизонтального расположения в ряду

Ограничения применения

• Не предназначается для внутреннего монтажа в помещениях с взрывоопасной средой (не взрывозащищен)
• Не рекомендован для длительного прямого попадания сильного потока воды - хотя IP66 допускает струи, не следует направлять шланги прямо на дверь
• Комплект заземления не содержит проводов - их нужно закупать отдельно
• Объем ограничен - не подходит для крупных щитов с множеством силовых элементов
• Цвет RAL 7035 - серый антрацит - не подходит для требований яркой визуальной сигнализации

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигналов датчиков на производстве
• Автоматический пункт учета электроэнергии на столбе ЛЭП
• Контрольный пульт для системы освещения парковой территории
• Сборка нескольких корпусов SDE в ряд для расширения функционала АСУ ТП

Практические советы

• Перед монтажом проверьте, чтобы все проходы для кабелей были правильно просверлены - используйте кабельные вводы того же типа, что и в вашей сети
• При установке на столб соблюдайте минимальную высоту от земли - минимум 1,8 метра для безопасного обслуживания
• При группировке корпусов в ряд учтите посадочные размеры - они должны точно совпадать для плотного соединения
• Для удобства обслуживания выбирайте вариант с застекленной дверью, особенно если часто нужны визуальные проверки
• Проверяйте состояние уплотнителей каждые 6–12 месяцев - при старении заменяйте их оригинальными деталями от DKC
• При работе в местах с частыми перепадами температур - учитывайте возможность образования конденсата; при необходимости применяйте терморегуляторы или нагревательные элементы внутри корпуса
