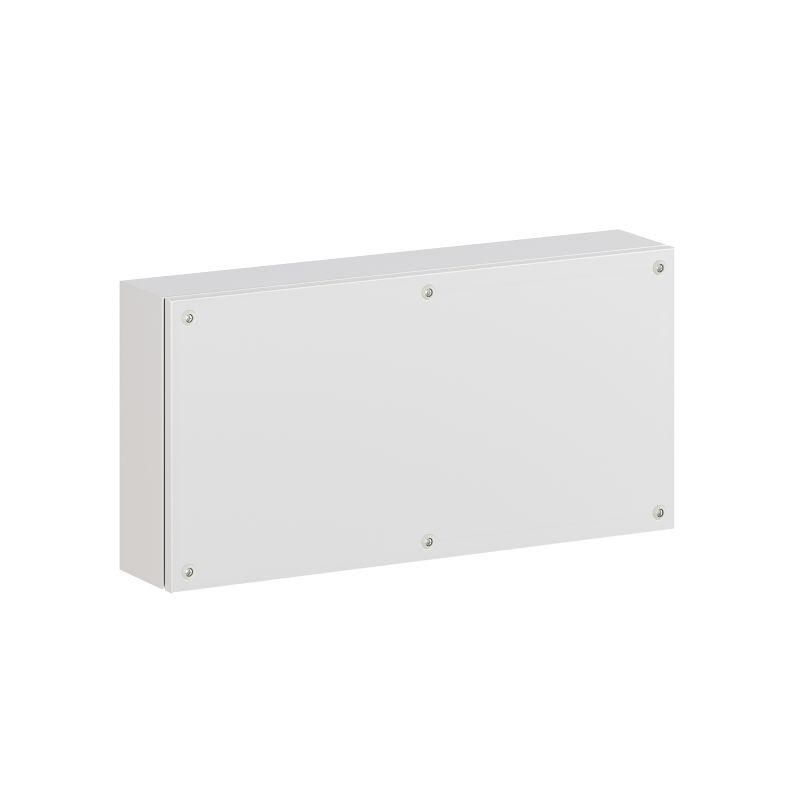

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм | R5SDE6312 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм DKC - это прочная, герметичная металлическая коробка для защиты клемм, аппаратуры управления и контрольных устройств в условиях улицы, производства или встроенных систем. Бренд DKC предлагает эту модель как надежное решение для сложных сред, где важны защита от пыли, воды и механических повреждений.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм DKC предназначен для размещения коммутационных элементов: клеммных колодок, реле, контакторов, модулей автоматизации, индикаторов и других контроллеров. Подходит для использования в качестве распределительной коробки, пульта управления или щита связи. Применяется на объектах с высокими требованиями к защите: промышленные цеха, насосные станции, уличные пункты управления, железнодорожные пути, энергообъекты.

Технические характеристики

• Размеры: 600×300×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: есть - позволяет доступ к тыльной стороне для кабельных вводов
• Монтажная панель: встроенная - фиксирует оборудование внутри корпуса
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм DKC совместим с любыми стандартными клеммами, DIN-рейками и оборудованием, подходящим по габаритам. Монтируется несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - с использованием кронштейнов (в комплекте предусмотрены места для крепления)
• На пол - благодаря нижним опорным площадкам
• Встраивается в стену - при необходимости, с учетом толщины стены и наличия проема
• Объединяется в ряд - несколько корпусов можно соединить между собой для создания единой системы

Все кабельные вводы выполняются через заднюю дверь и специальные отверстия в боковых стенках. Для герметичности рекомендуется использовать соответствующие кабельные вводы с уплотнителями.

Безопасность и стандарты

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм DKC соответствует требованиям безопасности для работы в промышленной среде. Степень защиты IP66 и ударопрочность IK10 обеспечивают безопасную работу даже в экстремальных условиях. Климатические классы УХЛ1, ОМ2, ОМ3 гарантируют долгую службу в холодном, влажном и химически активном окружении. Горючесть Г1 исключает распространение пламени. Наличие заземляющего комплекта обеспечивает защиту от перенапряжений и замыканий.

Преимущества

• Высокая жесткость конструкции - стальная основа толщиной 1,2 мм не деформируется при нагрузке
• Защита от внешних воздействий - IP66 и IK10 позволяют применять корпус в открытых зонах без дополнительных кожухов
• Гибкость установки - возможность монтажа на стену, столб, пол или в стену
• Доступ к внутреннему пространству - двойная система дверей (основная и задняя) упрощает обслуживание
• Эргономика - застекленная дверь позволяет видеть индикаторы без вскрытия, вентилируемая дверь снижает риск перегрева
• Модульность - возможность соединения нескольких корпусов в ряд для масштабирования системы

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68
• Порошковое покрытие устойчиво, но может повредиться при механическом воздействии острыми предметами
• Внутреннее пространство 600×300×120 мм ограничено - не подходит для крупных АСУ ТП или силовых щитов с большим числом аппаратов
• Комплект заземления не содержит провода - необходимо приобрести его отдельно
• Не имеет встроенной вентиляции - при высоких тепловыделениях требуется внешний принудительный охладитель

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожном переезде
• Пульт управления конвейерной линией в пищевом цехе
• Корпус для терморегуляторов и датчиков в холодильной камере
• Связующий узел между системами автоматизации на производстве

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом установки (например, при креплении на столб используйте болты M8–M10)
• Используйте кабельные вводы с резиновыми уплотнителями - это сохранит степень защиты IP66
• При установке в стену учтите толщину отделочных материалов - корпус выступает на 120 мм назад
• Для удобства обслуживания выбирайте вариант с застекленной дверью, если внутри установлены световые индикаторы
• При соединении нескольких корпусов в ряд соблюдайте шаг крепления - он должен быть одинаковым для всех элементов
• Заземление обязательно - подключите медный провод сечением не менее 6 мм2 к контактам в комплекте заземления
