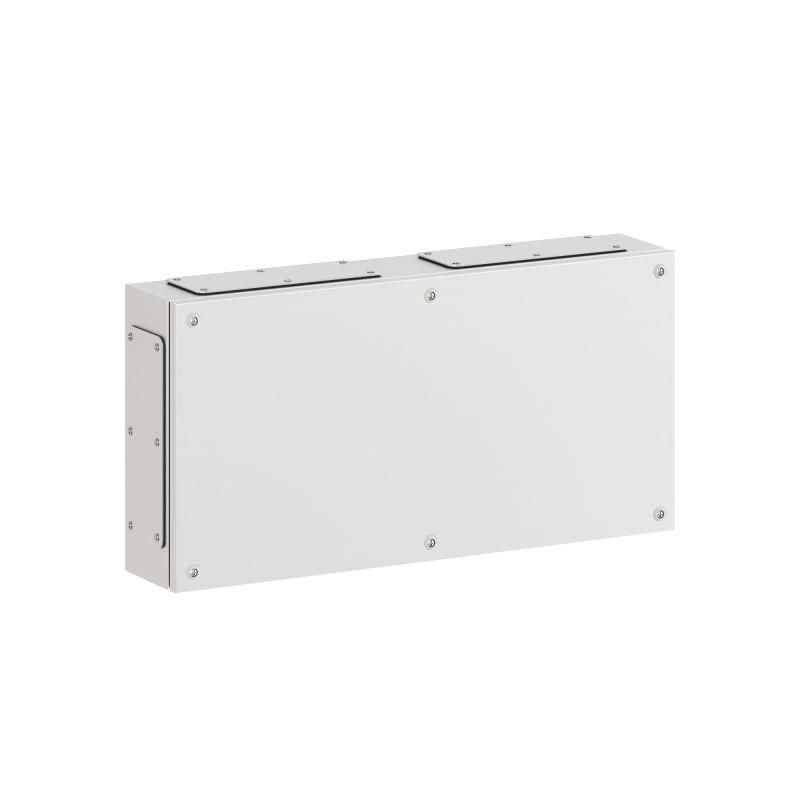

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм с фланцами | R5SDE6312F DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x300x120 мм с фланцами DKC - это прочная, герметичная коробка для защиты клемм, коммуникационного оборудования и управляющих устройств в условиях открытых площадок и агрессивной среды. Артикул r5sde6312f соответствует серии RAM block и предназначен для надежной работы в промышленных системах.

Назначение и область применения

Корпус SDE используется как распределительная, соединительная или управляющая коробка. Подходит для размещения клеммных колодок, реле, модулей автоматизации, индикаторов, преобразователей частоты и других элементов управления. Применяется на объектах с высокими требованиями к защите: насосные станции, тепловые пункты, промышленные участки, улицы, эстакады, железнодорожные пути. Благодаря возможности настенного, напольного и столбового монтажа, легко адаптируется под различные условия размещения.

Технические характеристики

• Размеры: 600×300×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергии до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной и запыленной среде
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, с возможностью остекления и вентиляции
• Задняя дверь: есть - обеспечивает доступ к внутренним элементам с тыльной стороны
• Монтажная панель: встроена - позволяет крепить оборудование внутри корпуса
• Фланцы: четыре сплошных - для ввода кабелей, без отверстий
• Комплект заземления: в комплекте, без проводов - требуется самостоятельное подключение

Совместимость и монтаж

Корпус SDE можно устанавливать несколькими способами: на стену, на столб, на пол. Для крепления предусмотрены специальные отверстия и кронштейны. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Монтажная панель имеет стандартную перфорацию, совместимую с DIN-рейками и крепежными планками. Кабели вводятся через фланцы - необходимо заранее выбрать подходящие кабельные вводы (не входят в комплект). Открытая задняя дверь упрощает обслуживание и замену компонентов без демонтажа всего корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: степень защиты IP66 исключает попадание пыли и воды под давлением; ударопрочность IK10 гарантирует сохранность внутренних элементов при механическом воздействии; класс горючести Г1 снижает риск возгорания. Климатические исполнения УХЛ1, ОМ2, ОМ3 позволяют использовать корпус в суровых условиях - от холодных регионов до влажных и химически активных зон. Соответствие сейсмической устойчивости 9 баллов делает его пригодным для районов с повышенной сейсмической активностью.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1,2 мм
• Защита от внешних факторов: пыль, вода, перепады температур, вибрация
• Удобство сервиса: двойной доступ - передняя и задняя дверь
• Готовая монтажная панель - экономит время при установке оборудования
• Порошковое покрытие устойчиво к царапинам, коррозии и УФ-излучению
• Возможность наращивания: корпуса можно соединять в ряд для масштабирования системы

Ограничения применения

• Не предназначена для установки в помещениях с взрывоопасной средой - отсутствует взрывозащита
• Комплект заземления не содержит проводов - требует самостоятельного подбора и прокладки заземляющего проводника
• Фланцы сплошные - для ввода кабелей нужны дополнительные кабельные вводы (например, M20, G½)
• При использовании в условиях постоянного контакта с кислотами, щелочами или растворителями рекомендуется проверить совместимость покрытия
• Размер 600×300×120 мм ограничен по объему - не подходит для крупногабаритных устройств типа ШАУ или больших ПЛК

Примеры использования

• Распределительная коробка на улице для подключения датчиков уровня воды в канализационном колодце
• Пульт управления насосной станцией с реле времени и терморегулятором
• Корпус для размещения контроллера и клемм в системе освещения автостоянки
• Объединённая система из трёх корпусов SDE на опоре ЛЭП для управления релейной защитой
• Контрольный пункт на производстве для подключения кнопочных постов и сигнализаций

Практические советы

• Перед монтажом проверьте посадочные размеры фланцев - они рассчитаны на кабели с наружным диаметром до 28 мм. Для более толстых кабелей используйте переходники или кабельные вводы.
• При установке на столб или стену используйте болты M8–M10. Убедитесь, что основание выдерживает вес корпуса (около 12 кг).
• Для лучшей теплоотдачи в жарких условиях откройте вентиляционные отверстия на двери - они уже подготовлены, но закрыты сеткой.
• При необходимости остекления двери - учтите, что стекло не является ударопрочным. Его следует менять при повреждении.
• Заземление обязательно! Подключите медный проводник сечением не менее 6 мм2 к контактному болту внутри корпуса.
• При групповой установке нескольких корпусов SDE соблюдайте минимальный зазор 50 мм между ними для удобства обслуживания и вентиляции.
