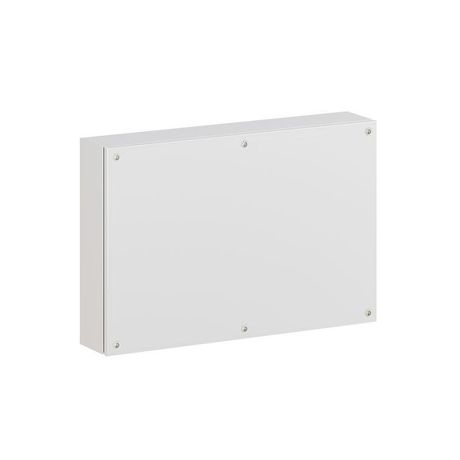

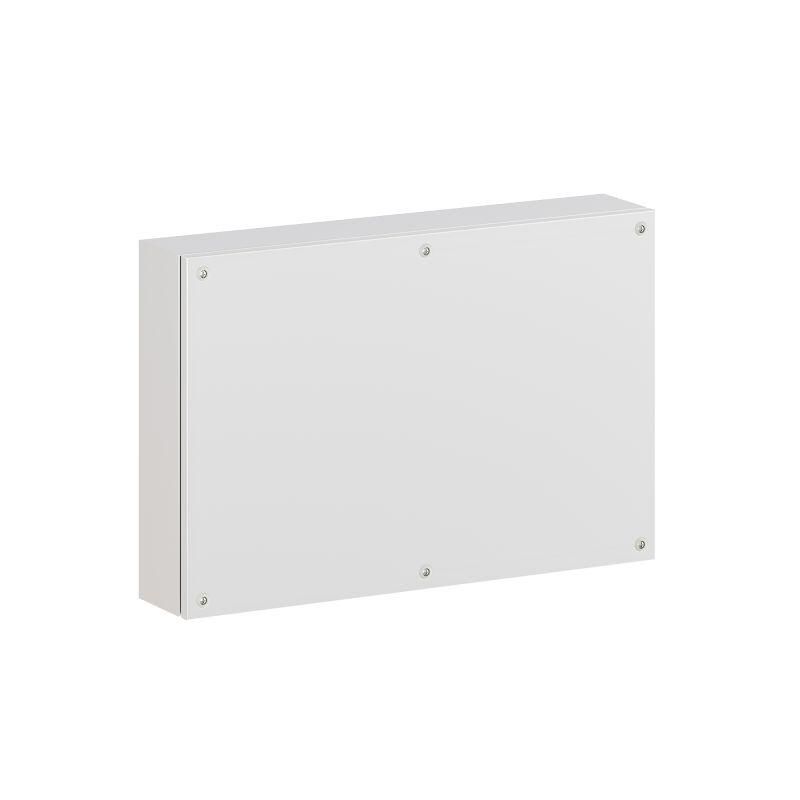

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм | R5SDE6412 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм DKC - это прочная, герметичная металлическая коробка для защиты клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или встроенных систем. Бренд DKC предлагает эту модель как надежное решение для сложных сред, где важны защита от пыли, воды и механических повреждений.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм DKC предназначен для размещения коммутационных элементов: клеммных колодок, реле, контакторов, модулей автоматизации, индикаторов и других устройств низковольтного управления. Подходит для использования в качестве распределительной коробки, пульта управления или щита связи. Применяется на объектах с высокими требованиями к защите: промышленные площадки, насосные станции, уличные пункты управления, транспортные узлы, энергообъекты.

Технические характеристики

• Размеры: 600×400×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной панели
• Монтажная панель: встроенная, регулируемая, с креплениями под DIN-рейку
• Возможность установки: настенная, напольная, на столб, в стену
• Соединение в ряд: да - несколько корпусов можно соединить между собой для формирования линейных решений

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм DKC совместим с любыми стандартными клеммами, DIN-рейками и компонентами до 120 мм глубины. Монтаж осуществляется через предварительно подготовленные отверстия на задней стенке и боковых гранях. Для настенного крепления используйте болты M8; для установки на столб - фланцевые кронштейны (не входят в комплект). Возможна врезка в стену - предусмотрены усиленные кромки для заполнения раствором. Защита от коррозии обеспечивается порошковым покрытием, не требующим обслуживания. Крепление заземления включено в комплект - провода необходимо подвести самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и EN 60529 по степени защиты IP66. Ударопрочность IK10 подтверждает соответствие стандарту EN 62262. Климатические классы УХЛ1 и ОМ2/ОМ3 обеспечивают работу в суровых условиях России и стран СНГ. Горючесть Г1 соответствует нормам безопасности для электрооборудования. Сейсмостойкость 9 баллов делает корпус пригодным для зон с активной сейсмической деятельностью.

Преимущества

• Высокая жесткость конструкции благодаря толстой стали - не деформируется под нагрузкой
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и UV-лучам
• Защита IP66 и IK10 позволяют использовать корпус даже в экстремальных условиях - дождь, песок, удары
• Возможность застекленной двери - удобно для наблюдения за индикацией без вскрытия
• Вентилируемая дверь снижает риск перегрева внутри при длительной работе оборудования
• Система “соединение в ряд” - позволяет масштабировать решения без потери герметичности
• Задняя дверь упрощает прокладку кабелей и обслуживание с тыла

Ограничения применения

Корпус клеммный металлический SDE ВхШхГ 600x400x120 мм DKC не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты Ex). Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или сильноконцентрированных солевых растворов - хотя покрытие устойчиво, долгосрочная агрессивная среда может вызвать коррозию. Напряжение внутри корпуса не ограничено конструкцией - ответственность за правильную классификацию по напряжению лежит на проектировщике. Отсутствуют внутренние кабельные вводы - их нужно выбирать и устанавливать отдельно.

Примеры использования

• Щит управления насосной станцией на открытой территории
• Распределительная коробка для сигнализации на железнодорожном переезде
• Пульт управления конвейерной линией в пищевой промышленности
• Корпус для PLC и реле в холодильном комплексе с высокой влажностью
• Объединённая линейка из трёх корпусов SDE для распределения питания по участкам завода

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны под стандартные кабельные вводы M20–M40. Выбирайте вводы с уплотнением IP66.
• Используйте термостойкие клеммы - внутри корпуса может нагреваться при длительной работе оборудования.
• При установке в стену - оставьте зазор 10–15 мм вокруг корпуса для теплоотвода и последующего обслуживания.
• При соединении нескольких корпусов в ряд - соблюдайте плотность стыков, чтобы сохранить степень защиты IP66.
• Не закрывайте вентиляционные отверстия - даже при наличии застекленной двери воздухообмен необходим для предотвращения конденсата.
• Цвет RAL 7035 хорошо сочетается с большинством промышленных решений - не требует окраски после монтажа.
